サーバシャーシ一覧から目的のサーバシャーシをクリックすると，指定したサーバシャーシ内のサーバの一覧が表示され，シャーシID，スロットID，ホスト名，およびIPアドレスを参照できます。

サーバシャーシ内のサーバ一覧の表示手順を次の図に示します。

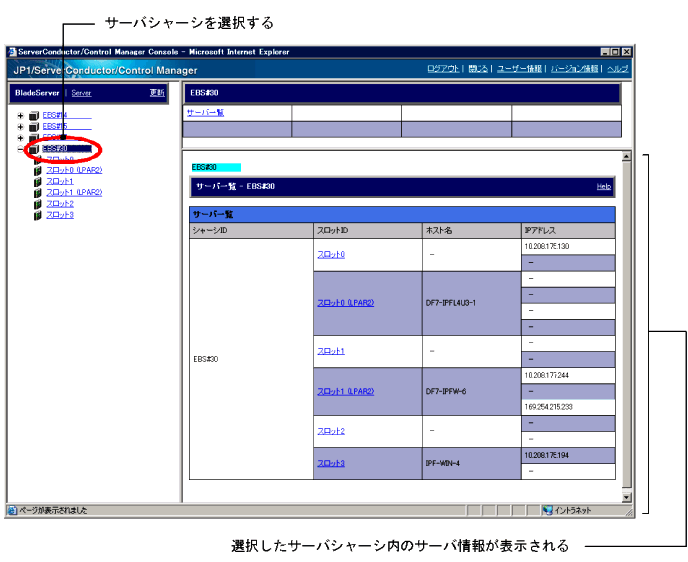

図5-4　サーバシャーシ内のサーバ一覧の表示手順

ツリー表示領域またはデータ表示領域に表示されているスロットIDをクリックすると，目的のサーバ情報が表示され，ホスト名，およびMAC情報（MACアドレスおよびIPアドレス），モード（BasicモードまたはLPARモード），LPAR識別子を参照できます。また，Control ManagerのWebコンソールからDPMシナリオを実行した場合は，シナリオ実行状態も表示されます。サーバシャーシ内の各サーバの詳細情報を表示する手順を次の図に示します。

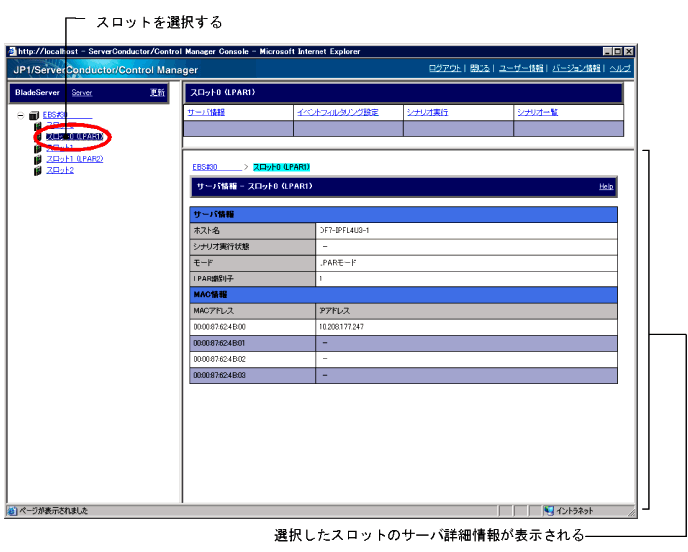

図5-5　サーバシャーシ内の各サーバの詳細情報表示

ホスト一覧から目的のホストをクリックすると，指定したサーバの詳細情報が表示され，ホスト名，およびMAC情報（MACアドレスおよびIPアドレス），モード（Basicモード），LPAR識別子を参照できます。なお，LPAR識別子には「−」（全角ハイフン）が表示されます。Control ManagerのWebコンソールからDPMシナリオを実行した場合は，シナリオ実行状態も参照できます。

日立アドバンストサーバ HA8000の詳細情報を表示する手順を次の図に示します。

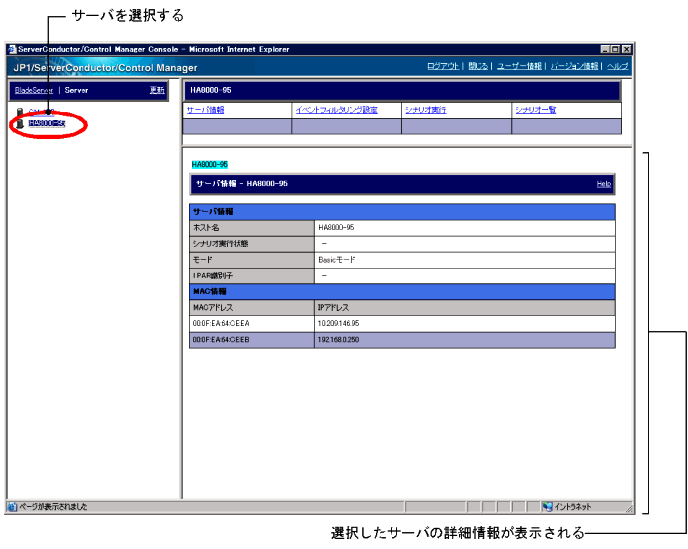

図5-6　日立アドバンストサーバ HA8000の詳細情報表示
