JP1/ServerConductorだけで構成する場合の管理構成図を次に示します。

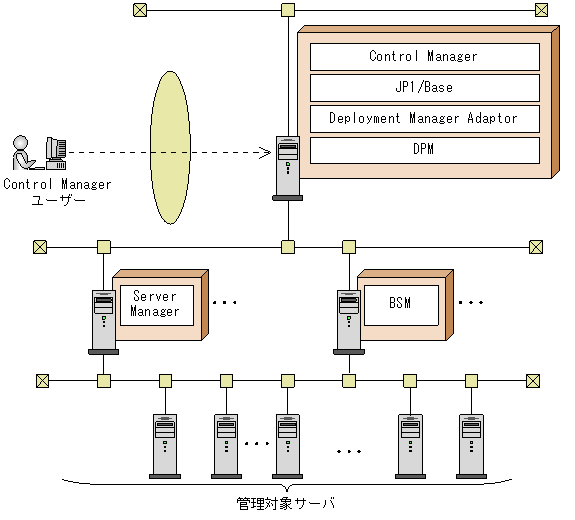

図3-1　Control Manager管理構成の全体像（JP1/IM - CMおよびJP1/AJS2 - Scenario Operationと連携しない場合）

Control Managerをインストールする前に，Control Managerをインストールするサーバと，Server ManagerまたはBSMがインストールされたサーバとを接続しておいてください。また，Control ManagerをインストールするサーバにJP1/Baseをインストールしておく必要があります。

管理対象サーバにデプロイ，バックアップおよびリストアを実行する場合は，Server ManagerまたはBSMに加えてDPMが必要です。この場合は，Control ManagerがインストールされているサーバにDPMとDeployment Manager Adaptorをインストールしてください。

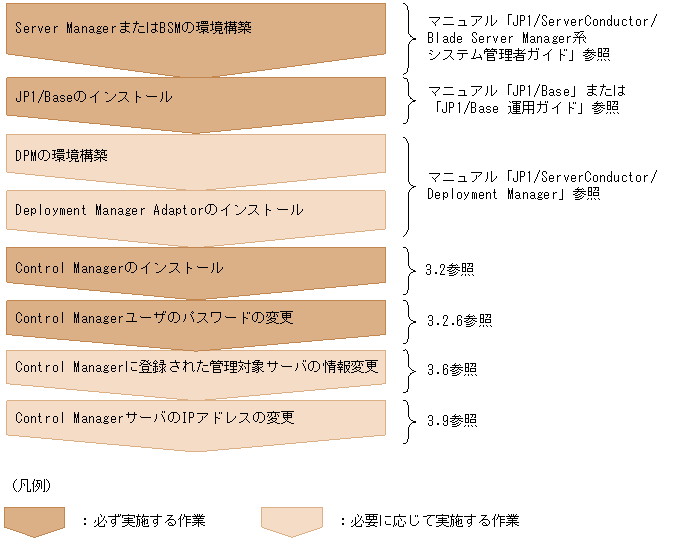

以上のことを含め，Control Managerのセットアップの流れは次の図のようになります。

JP1/IM - CMまたはJP1/AJS2 - Scenario Operationと連携する場合のJP1/ServerConductorの管理構成図を次に示します。

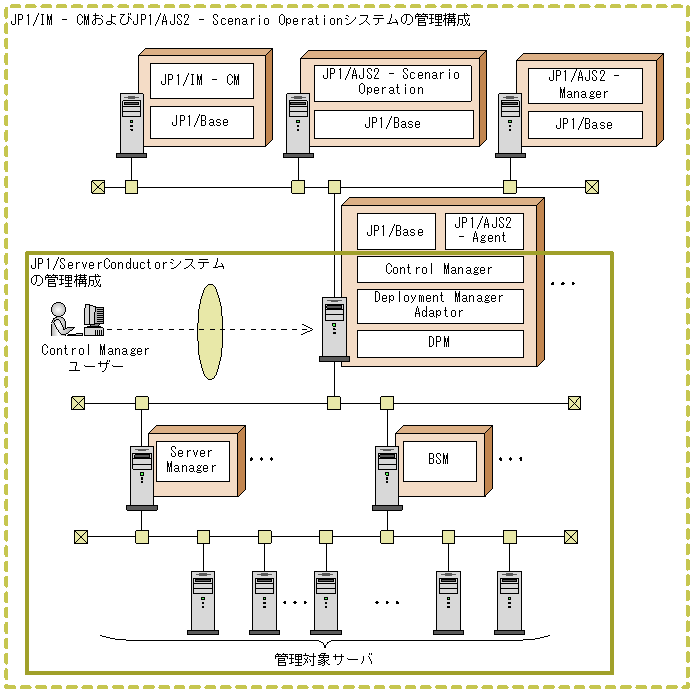

図3-2　Control Manager管理構成の全体像（JP1/IM - CMまたはJP1/AJS2 - Scenario Operationと連携する場合）

上の図にあるJP1/ServerConductorシステムの構築については，JP1/IM - CMおよびJP1/AJS2 - Scenario Operationと連携しない場合と同じです。そのほかの構成は次のとおりです。

JP1/IM - CMと連携する場合

Control ManagerがインストールされているサーバとJP1/IM - CMがインストールされているサーバを接続します。

JP1/AJS2 - Scenario Operationと連携する場合

Control Managerがインストールされているサーバに，さらにJP1/AJS2 - Agentをインストールします。また，JP1/AJS2 - Scenario Operationのシナリオを実行するためにJP1/AJS2 - Scenario OperationがインストールされたサーバおよびJP1/AJS2 - Managerがインストールされたサーバと接続します。

なお，JP1/AJS2 - Scenario OperationからOSインストール，バックアップ，リストアのシナリオを実行する場合は，JP1/ServerConductorシステムにServer ManagerまたはBSMに加えてDPMが必要です。この場合は，Control ManagerがインストールされているサーバにDPMとDeployment Manager Adaptorをインストールしてください。

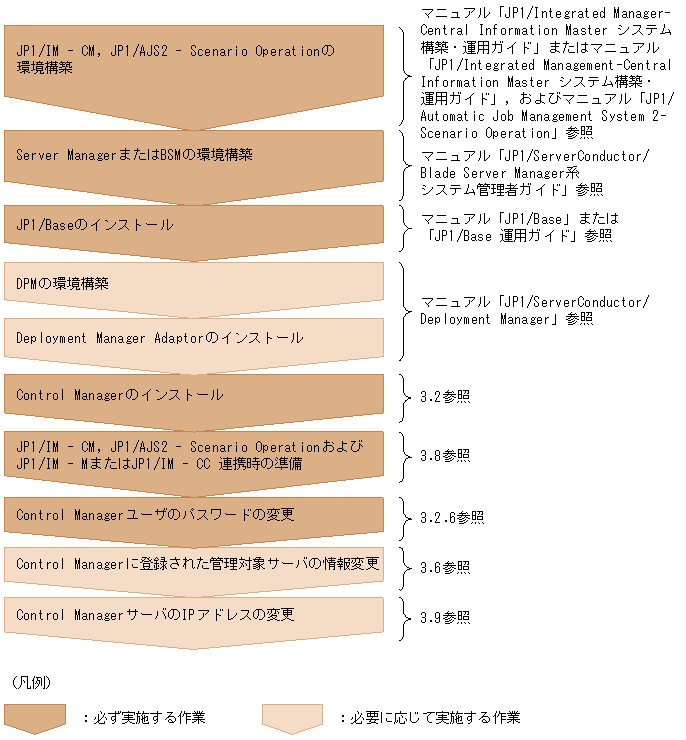

以上のことを含め，Control Managerのセットアップの流れは次の図のようになります。
