JP1/Cm2/NNMまたはHP OpenView nnmでJP1/NETM/DMのシンボルを確認する方法について説明します。この節では，JP1/Cm2/NNMまたはHP OpenView nnmを「NNM」と呼びます。
ノードマップ画面に表示されているノードシンボルをダブルクリックすると，選択したノードのサブマップが表示されます。次に，ネットワーク・プレゼンタ画面およびノードサブマップ画面の例を示します。

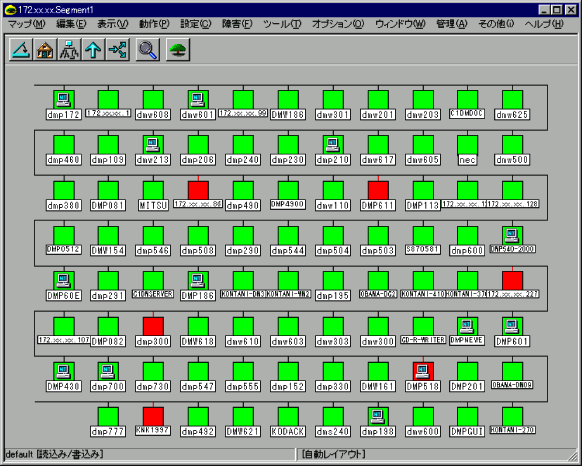

図3-2 ネットワーク・プレゼンタ画面（NNMのマップ画面を使用する場合）
![[図データ]](FIGURE/CM20020.GIF)

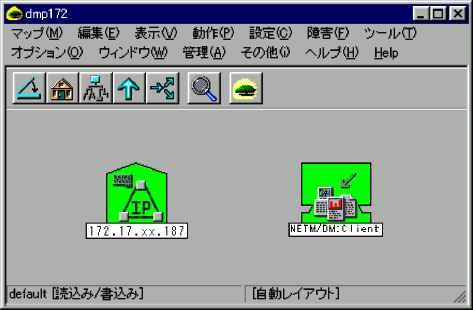

図3-3 ノードサブマップ画面（NNMのマップ画面を使用する場合）
![[図データ]](FIGURE/CM20030.GIF)
「NETM/DM:Client」または「NETM/DM:SubManager」のシンボルを選択し，メニューの［管理］−［JP1/NETM/DMの管理］から表示されるメニューを選択すると，インベントリ情報やジョブの実行状態を確認できます。
WWWブラウザでは，ネットワーク・プレゼンタ画面の一覧表示エリア，または内容表示エリアに表示されているノードシンボルをダブルクリックすると，選択したノードのサブマップが表示されます。次に，ネットワーク・プレゼンタ画面およびノードサブマップ画面の例を示します。

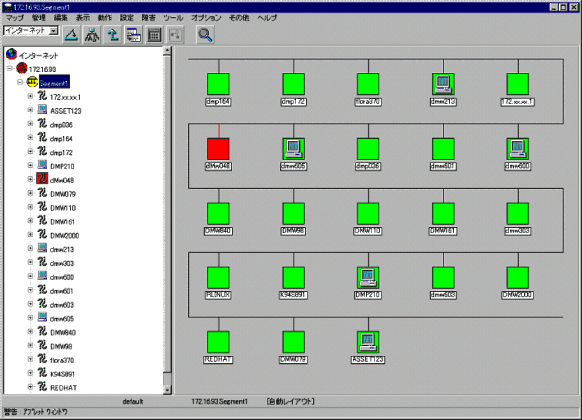

図3-4 ネットワーク・プレゼンタ画面（WWWブラウザを使用する場合）
![[図データ]](FIGURE/CM20040.GIF)

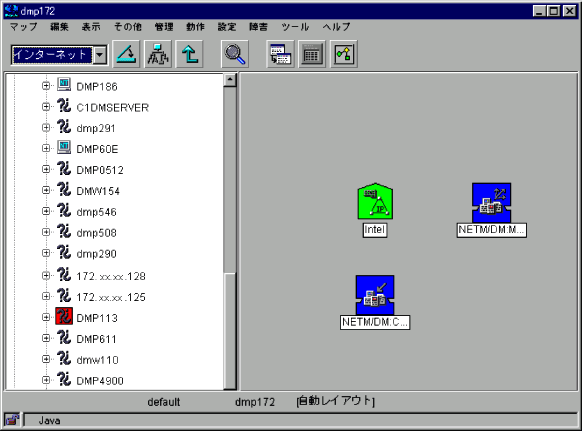

図3-5 ノードサブマップ画面（WWWブラウザを使用する場合）
![[図データ]](FIGURE/CM20050.GIF)
「NETM/DM:Client」または「NETM/DM:SubManager」のシンボルを選択し，メニューの［管理］−［JP1/NETM/DMの管理］から表示されるメニューを選択すると，インベントリ情報やジョブの実行状態を確認できます。
