JP1/Performance Management - Analysis

9.3.3　［Bottleneck Analyzer］（メイン）画面

稼働性能を参照できます。

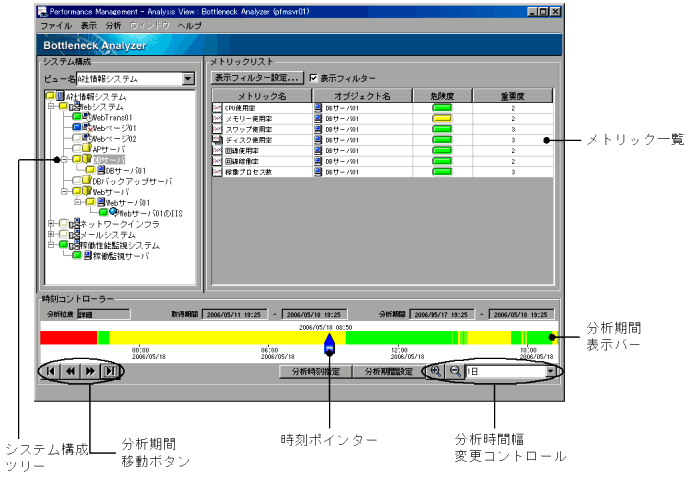

図9-52　［Bottleneck Analyzer］（メイン）画面

表示項目について説明します。

システム構成

［ビュー名］

分析するビューを選択します。

システム構成ツリー

［ビュー名］で選択したビューのシステム構成がツリー形式で表示されます。ツリー内の各構成要素について，危険度がアイコンで表示されます。危険度のアイコンを，次の表に示します。

表9-26　危険度のアイコン

アイコン	危険度
（緑）	正常域
（黄）	警戒域
（赤）	危険域
（青）	不明
（オフホワイト）	対象外

また，オブジェクトの場合はステータスもアイコンで表示されます。オブジェクトのステータスのアイコンを，次の表に示します。

表9-27　オブジェクトのステータスのアイコン

アイコン	ステータス
（サービスオブジェクト，ホストオブジェクト，アプリケーションオブジェクト）	動作中または対象外
（サービスオブジェクト，ホストオブジェクト，アプリケーションオブジェクト）	停止中

なお，表示されるのは，時刻コントローラーの時刻ポインターで指定した時点の情報です。

メトリックリスト

［表示フィルター］ボタン

［メトリック表示フィルター設定］画面が表示されます。詳細については，「9.3.4　［メトリック表示フィルター設定］画面」を参照してください。

［表示フィルター］チェックボックス

チェックすると，［メトリック表示フィルター設定］画面で設定したフィルターを有効にします。

注意事項

［表示フィルター］チェックボックスをチェックすると，Bottleneck Analyzer全体で同じフィルターが適用されます。

メトリック一覧

システム構成ツリーで選択したツリー構成要素下のオブジェクトのメトリック，各メトリックの危険度および重要度が表示されます。表示されるのは，時刻コントローラーの時刻ポインターで指定した時点の情報です。

複数のインスタンスを持つメトリックの行を右クリックし，［展開］を選択すると，そのメトリックが保持している個々のインスタンスを表示できます。また，複数のメトリックをまとめて選択，展開し，それぞれのメトリックが保持している個々のインスタンスを一括表示することもできます。

複数のインスタンスを持つメトリックの場合，メトリック名の欄に各インスタンスのインスタンスインデックスが表示されます。採取ツールがPFMで，かつ，キーフィールドが複数あるインスタンスの場合，インスタンスインデックスはキーフィールドごとに「"（ダブルクォーテーション）」で囲まれ，「:（コロン）」で区切った形で表示されます（例："index1":"index2"）。

また，個々のインスタンスが表示されているときに，メトリックの行を右クリックし，［折りたたみ］を選択すると，表示されているインスタンスの行が消え，メトリックの行だけになります。

オブジェクト名，重要度にはメトリックと同じ値が表示されます。メトリック名，危険度には各インスタンスの情報が表示されます。デフォルトではインスタンスは表示されません。

注意事項

ステータスメトリックについては，危険度のアイコンは表示されません。

時刻コントローラー

分析期間表示バー

分析期間が表示されます。バーの上部では，時刻ごとの危険度の推移を色で確認できます。表示される危険度は，システム構成ツリーで選択しているツリー構成要素の危険度です。バーで表示されている期間に対して，または時刻ポインターで指定した時刻に対して，分析を実行できます。

時刻ポインター

分析時刻を設定します。左右にスライドさせると，分析時刻を変更できます。

［分析時刻］

時刻ポインターが指している時刻がラベル表示されます。

［分析粒度］

分析に使用するメトリックの粒度がラベル表示されます。

［取得期間］

PAMDBからデータを取得した期間（開始時刻および終了時刻）が表示されます。

［分析期間］

分析期間表示バーで表示されている期間が表示されます。

分析期間移動ボタン

分析期間表示バーに表示される日時を，取得期間内で移動させます。

分析時間幅変更コントロール

プルダウンメニューまたはアイコンで，分析期間表示バーに表示する時間幅を変更します。時間幅は，次の単位で変更できます。

• 20分
• 3時間
• 1日（デフォルト）
• 1週間
• 1か月
• 6か月
• すべて（取得期間）
• 任意

なお，20分〜6か月の単位のうち，［取得期間］に表示された期間よりも長いものはプルダウンメニューに表示されません。また，分析期間設定ボタンを使用した場合，時間幅は任意になります。

［分析期間設定］ボタン

クリックすると，［分析期間設定］画面を開きます。分析期間の開始日時および終了日時を指定します。任意の期間を指定できます。

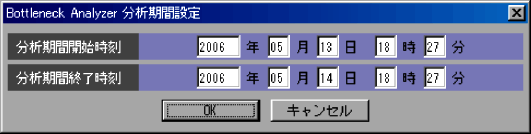

図9-53　［分析期間設定］画面

注意事項

分析期間表示バーでは，時刻ポインターの周りの危険度が表示されている部分をドラッグして，分析期間を左右に移動させることができます。この操作ができるときには，マウスポインターが左右に拡大/縮小の操作をする場合のアイコンに変わります。マウスを左右にドラッグすると，分析期間と時刻ポインターを同期して移動させることができます。この場合，時刻ポインターの表示位置は変わりますが，時刻ポインターが指す時刻は変わりません。分析期間は変わります。分析時刻を変えないで分析期間だけを変えるような微調整をしたい場合に利用できます。

［分析時刻指定］ボタン

クリックすると，［分析時刻指定］画面を開きます。分析期間内の任意の時刻を指定できます。

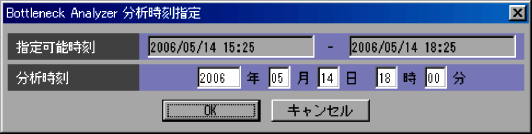

図9-54　［分析時刻指定］画面

［Bottleneck Analyzer］（メイン）画面のメニュー項目を次の表に示します。

表9-28　［Bottleneck Analyzer］（メイン）画面のメニュー項目

メニューバー	メニューコマンド	機能
ファイル	データ取得	［データ取得設定］画面を開きます。
	レポート出力	［レポート出力設定］画面を開きます。
	接続先変更	［マネージャー接続］画面を開きます。
	オプション	［オプション］画面を開きます。
	終了	マネージャーとの接続を切断し，［Bottleneck Analyzer］（メイン）画面を終了します。
表示	メトリック表示フィルター設定	［メトリック表示フィルター設定］画面を開きます。
	メトリック表示フィルター	表示フィルターの有効/無効を切り替えます。
	警告メッセージ	［警告メッセージ］画面の表示/非表示を切り替えます。
	プロパティ	選択したツリー構成要素またはメトリックの情報を表示します。
	インスタンスリスト	［インスタンスリスト］画面を開きます。メトリック一覧で，複数のインスタンスを持つメトリックを選択した場合に使用できます。
	外部プログラム実行	外部プログラムを実行します。外部プログラム定義ファイルに定義したプログラム一覧が，サブメニューに表示されます。システム構成ツリーでオブジェクトを選択している場合は，そのオブジェクトの情報を引数として渡して実行することもできます。
	単一メトリックグラフ	［単一メトリックグラフ］画面を開き，分析期間のメトリック値をグラフで表示します。メトリック一覧で，メトリックを一つ選択した場合に使用できます。
	複数メトリックグラフ	［複数メトリックグラフ］画面を開き，分析期間のメトリック値をグラフで表示します。メトリック一覧で複数のメトリックを選択した場合，かつ選択したメトリック数がグラフ線の最大表示本数以下の場合に使用できます。
	展開	選択したツリー構成要素またはメトリックを展開します。システム構成ツリーのツリー構成要素またはメトリック一覧のメトリックを選択した場合に使用できます。
	折りたたみ	選択したツリー構成要素またはメトリックを折りたたみます。システム構成ツリーのツリー構成要素またはメトリック一覧のメトリックを選択した場合に使用できます。
	ツリー構成要素検索	［ツリー構成要素検索］画面を開きます。
分析	ステータス分析	［ステータス分析 - 条件設定］画面を開きます。
	危険度分析	［危険度分析 - 条件設定］画面を開きます。
	相関分析	［相関分析 - 条件設定］画面を開きます。
	危険域到達時刻予測	［危険域到達時刻予測 - 条件設定］画面を開きます。
	メトリック値ランキング	［メトリック値ランキング - 条件設定］画面を開きます。
ウィンドウ	分析結果	サブメニューに，過去に実行した分析結果の画面名と分析の実行時刻が表示され，選択すると画面を再表示できます。表示中の画面にはチェックが付きます。 なお，サブメニューには，新しい画面から順に最大15件の分析結果が表示されます。
	グラフ	サブメニューに，過去に表示したグラフの画面名とグラフを表示した時刻が表示され，選択すると画面を再表示できます。表示中の画面にはチェックが付きます。 なお，サブメニューには，新しい画面から順に最大15件のグラフが表示されます。
	分析結果のクリア	表示中の分析結果の画面をすべて閉じます。分析結果のサブメニューからも削除されます。また，分析結果のデータもすべて破棄されます。
	グラフのクリア	表示中のグラフの画面をすべて閉じます。グラフのサブメニューからも削除されます。また，グラフのデータもすべて破棄されます。
ヘルプ	バージョン情報	PFM - Analysis Viewのバージョン情報を表示します。
