2.1.2　システム構成ツリー

PFM - Analysisの監視システムは，オブジェクトを階層的に管理することからシステム構成ツリーともいいます。また，オブジェクトを含め，監視システムを構成する要素をシステム構成要素またはツリー構成要素といいます。

PFM - Analysisのシステム構成ツリーおよびツリー構成要素を次の図に示します。

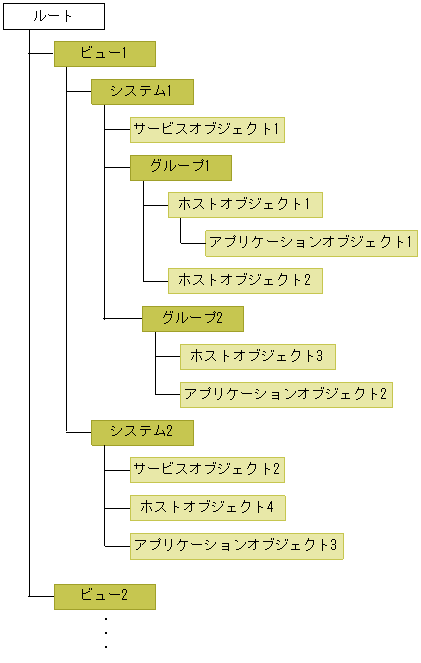

図2-1　PFM - Analysisのシステム構成ツリー

[図データ]

ツリー構成要素について説明します。

ルート
システム構成ツリーの最上位の要素です。複数のビューをまとめます。

ビュー
複数のシステムをまとめるための要素です。ルートの下に作成できます。Bottleneck Analyzerでは，ビュー単位に表示，非表示を切り替えます。

システム
複数のオブジェクトをまとめるための要素です。Webシステムやメールシステムなど，業務上関連があるオブジェクトをまとめます。ビューの下に作成できます。なお，システムは相関分析の基本単位となります。

グループ
複数のオブジェクトをまとめるための要素です。Webサーバグループや，DBサーバグループなどのように，必要に応じて関連性のあるオブジェクトをまとめます。システムの下，またはグループの下に作成できます。

オブジェクト
PFM - Analysisの監視対象です。オブジェクトには，サービスオブジェクト，ホストオブジェクト，アプリケーションオブジェクトの三つがあります。サービスオブジェクトおよびホストオブジェクトは，システムまたはグループの下に作成できます。アプリケーションオブジェクトは，システム，グループまたはホストオブジェクトの下に作成できます。

監視システム構成の定義例を次に示します。

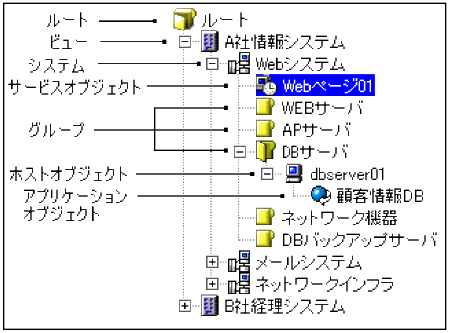

図2-2　監視システム構成の定義例

[図データ]
