17.4　MIBオブジェクトの構成

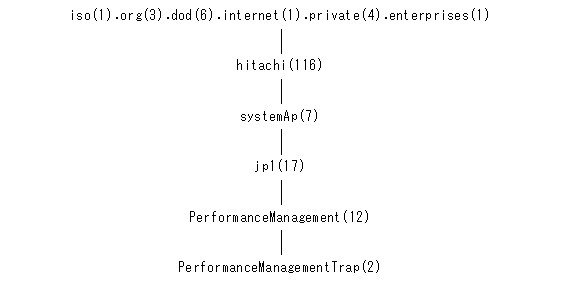

Performance Managementで使用するSNMPトラップのMIBオブジェクトの構成を次の図に示します。

図17-4　MIBオブジェクトの構成

[図データ]

Performance ManagementでのMIBオブジェクトの内容を次の表に示します。

表17-8　MIBオブジェクトの内容

オブジェクトID 内容
.1.3.6.1.4.1.116.5.17.12.2.1 PFM - Agentのインスタンス番号（インスタンス番号のASCIIコード）
.1.3.6.1.4.1.116.5.17.12.2.3 アラーム定義時に設定されたレポートの情報
PFM - Managerのホスト名@レポートID
.1.3.6.1.4.1.116.5.17.12.2.6 Performance Managementカテゴリーの名前およびアラームの条件式
.1.3.6.1.4.1.116.5.17.12.2.7 アラームの値※1
.1.3.6.1.4.1.116.5.17.12.2.8 アラームの状態
  • NORMAL：正常
  • WARNING：警告
  • CRITICAL：異常
.1.3.6.1.4.1.116.5.17.12.2.9 PFM - Agentの製品タイプ識別子
例えば，PFM - Agent for Platform（Windows）の場合，Windows，PFM - Agent for Oracleの場合，ORACLEとなる。
.1.3.6.1.4.1.116.5.17.12.2.10 アラームの原因となった管理ユニット※2
.1.3.6.1.4.1.116.5.17.12.2.12 PFM - Agentのインスタンス名
.1.3.6.1.4.1.116.5.17.12.2.13 アラーム定義時に設定された，メッセージテキストの内容※3
.1.3.6.1.4.1.116.5.17.12.2.14 アラームテーブル名
.1.3.6.1.4.1.116.5.17.12.2.15 アラーム名
.1.3.6.1.4.1.116.5.17.12.2.16 PFM - Agentホスト名
.1.3.6.1.4.1.11.2.17.2.2.0 PFM - Agentホスト名（完全修飾ドメイン名）

注※1
複数インスタンスレコードでは，次の動作となります。
  • 対象インスタンスのうち，一つでも異常域や警告域の値が検知された場合
    アラーム定義時に設定されたユーザー定義メッセージがメッセージテキスト(MIBオブジェクトID:.1.3.6.1.4.1.116.5.17.12.2.13)に表示されます。その場合，イベントの発行契機となったデータ要素の値は，最初にしきい値の超過が検知されたインスタンスの値となります。
  • 異常または警告から正常に状態が戻る場合
    正常イベントは発行されますが，すべてのインスタンスの値が正常域となり，イベント発行の要因となる値が特定されないため，メッセージテキストには何も設定されません。その場合，イベントの発行契機となったデータ要素の値には，「<OK>」が設定されます。

注※2
Performance Management内部で使用する値のため，運用時は使用しないでください。

注※3
メッセージテキストに表示される値は，次のようになります。
  1. Alarm updated/deleted：アラーム定義が更新または削除された
  2. Alarm deactivated：アラームが非アクティブ状態になった
  3. Alarm cleared：アラームのバインドが解除された
  4. Alarm expired：現在時刻がアラーム評価時間外となった
  5. ユーザー定義メッセージ：アラームの状態が正常から異常または警告になった，または単数インスタンスレコードでアラームの状態が異常または警告から正常になった
  6. なし：複数インスタンスレコードでアラームの状態が異常または警告から正常になった
また上記1〜4の場合，イベントの発行契機となったデータ要素の値には，「(N/A)」が設定されます。
