9.1　監視用のエージェント階層について

エージェントの稼働状況は，PFM - Web Consoleの［エージェント階層］画面で監視します。［エージェント階層］画面では，PFM - Managerに接続されているPFM - Agentがツリー形式に表示され，各PFM - Agentの稼働状況をアイコンで確認できます。

PFM - Web Consoleの［エージェント階層］画面の表示例を次の図に示します。

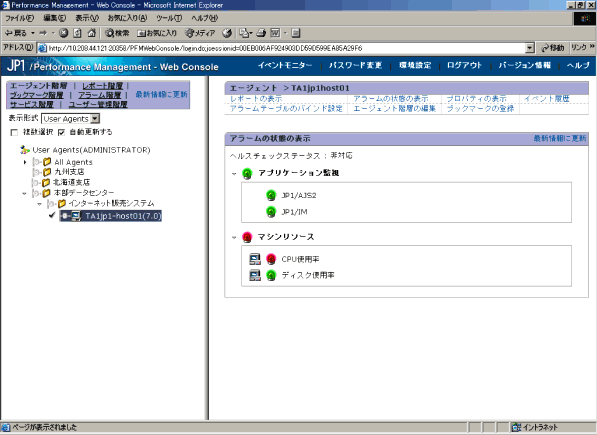

図9-1　［エージェント階層］画面の表示例

画面左側のナビゲーションフレームに表示されるエージェント階層のアイコンで，各PFM - Agentの稼働状況を確認します。また，このエージェント階層から選択したエージェントに対して，関連レポートの表示やアラームの状態，イベント履歴の確認などの操作を行います。

エージェント階層の表示形式には，次の二つがあります。

• PFM - Agentごとにグルーピングされたエージェント階層で監視する
  PFM - Agentの製品ごとのフォルダでグルーピングされたエージェント階層で監視します。

• ログインユーザーごとに作成したエージェント階層で監視する
  ログインユーザーごとに任意に作成したエージェント階層で監視します。システムの構成や組織などの単位にフォルダを作成し，自由に構成できます。


エージェント階層の構成要素を次の表に示します。

表9-1　エージェント階層の構成要素

要素	説明
ルート（）	エージェント階層のルートです。 PFM - Agentごとの階層で監視する場合 「Products」という名称で表示されます。 作成した階層で監視する場合 「User Agents（ログインユーザー名）」という名称で表示されます。 ルートの名称は変更できません。 ［エージェント階層］画面のナビゲーションフレームにある［表示形式］で，どちらの階層を表示させるかを選択できます。
フォルダ（）	エージェントを分類するための要素です。 任意なエージェント階層を作成する場合は，ルートの下に8階層まで作成できます（ルート，エージェントは含まない）。
エージェント（）	PFM - Managerに接続しているPFM - Agentです。 エージェントの名前は，サービスIDで表示されます。 サービスIDについては「付録B.1 (1)　サービスID」を参照してください。

補足

• 任意なエージェント階層を作成する場合，エージェント階層内に作成できる要素の数は，フォルダ数が64，エージェント数が128までです。
• PFM - Agentごと（表示形式で「Products」選択時）の階層の場合，Performance Managementシステムに登録されていないPFM - Agentは，「Unknown」というフォルダ配下に格納されます。PFM - Agentの登録については，「5.　インストールとセットアップ（Windowsの場合）」または「6.　インストールとセットアップ（UNIXの場合）」を参照してください。
