6.9　ジョブネットフロー書式定義

ジョブネットの定義内容をフロー形式で出力する時に使用する書式をユニット種別単位に定義できます。ジョブネットフロー出力では，ユニット名＋書式で指定した項目を以下の形式で出力します。

図6-32　ジョブネットフロー出力例1

ユニット種別ごとに出力項目を定義できます。項目数は最大6個まで選択できます。

出力結果の形式は，ユニット種別ごとに定義してある項目数の最大値で固定されます。

出力項目が未定義の部分（次に示す例では下3段が相当します）は，「-（半角ハイフン）」となります。

例

1. ユニット種別ジョブネットに項目を二つ設定してある。
2. 他ユニット種別で五つの項目を設定してある。
3. ジョブネットフローを出力する。

ユニット種別ジョブネットの出力形式は次のようになります。

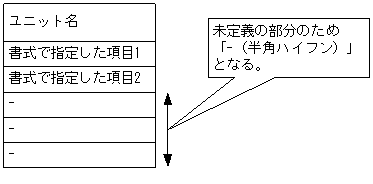

図6-33　ジョブネットフロー出力例2

ジョブネットフローの書式を定義する操作方法を説明します。

1. ［ジョブ運用ドキュメント出力］画面で，［編集］−［ジョブネットフロー書式定義］メニューを選択する。
   ［ジョブネットフロー書式定義］画面が表示されます。

2. ［ジョブネットフロー書式定義］画面で，ジョブネットフロー書式の内容を定義する。
3. 定義が完了したら，［登録］ボタンを押す。
4. ［ジョブ運用ドキュメント出力］画面で，［オプション］−［環境設定］メニューを選択する。
   ［環境設定］画面が表示されます。

5. ［環境設定］画面の［ジョブネットフロー書式定義］欄で［参照］ボタンを押し，設定したいジョブネットフロー書式定義ファイルを変更する。
   作成したジョブネットフロー書式定義ファイルを，ジョブネットフロー出力時の定義内容として設定します。

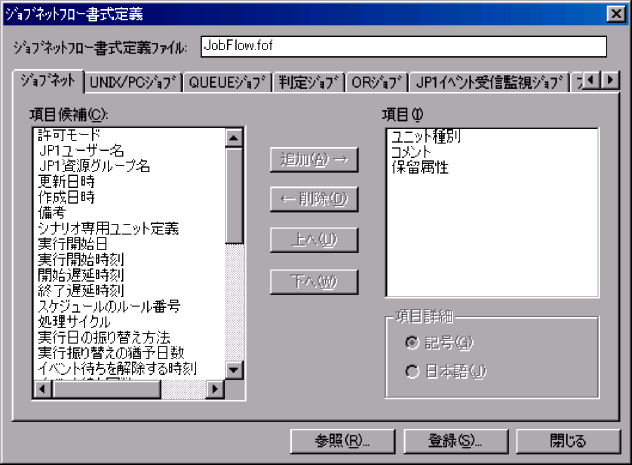

   図6-34　［ジョブネットフロー書式定義］画面



設定可能な項目については，「付録A　サポート帳票列項目一覧」を参照してください。
