11.4.3　背景イメージを定義する

マップエリアに表示する背景イメージを定義します。

表示する背景イメージおよび表示方法を指定します。

1. ［編集］−［背景］を選択する。
   ［背景の設定］ダイアログボックスが表示されます。

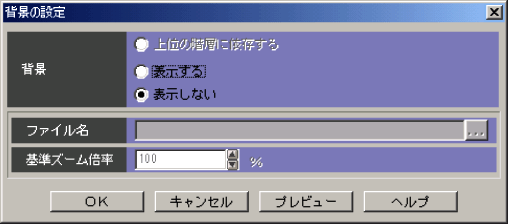

   図11-8　［背景の設定］ダイアログボックス



2. 背景，ファイル名および基準ズーム倍率を定義する。

   • 背景
     背景イメージを表示する場合は「表示する」を指定します。
     上位業務スコープの背景イメージを使用したい場合は，「上位の階層に依存する」を指定することもできます。

   • ファイル名
     表示する背景イメージのファイル名を指定します。

   • 基準ズーム倍率
     指定した背景イメージがどのズーム倍率で表示したときのイメージなのかを指定します。
     例えば，常にマップエリアのズーム倍率を200％で表示している場合には，基準ズーム倍率を200％にすることで，指定したイメージファイルのまま背景として表示できます。

3. ［OK］ボタンをクリックする。
   マップエリアに背景イメージが表示されます。
   ほかのJP1/AJS2 Console Viewから同じJP1ユーザーで同じJP1/AJS2 Console Managerにログインした場合でも，設定した背景イメージが存在すれば，同じ背景イメージを表示できます。


補足事項

［背景の設定］ダイアログボックスで［プレビュー］ボタンをクリックすると，［背景の設定］ダイアログボックスを開いたまま，現在の設定した情報でマップエリアに背景を表示できます。
