JP1/Integrated Management - Central Information Master リファレンス

1.8.6　［ユニットグループの定義 - ステップ 3 of 8］画面

［ユニットグループの定義 - ステップ 3 of 8］画面は，論理Webサーバのプロセスを作成するための画面です。

［ユニットグループの定義 - ステップ 3 of 8］画面は，［プロセス情報］タブと［ポート情報］タブの2種類があります。タブを選択することで［プロセス情報］タブと［ポート情報］タブの表示を切り替えられます。［ユニットグループの定義 - ステップ 3 of 8］画面で共通する表示項目を次に示します。

［次へ>］

クリックすると，［ユニットグループの定義 - ステップ 4 of 8］画面が表示されます。

次に，［プロセス情報］タブと［ポート情報］タブの表示項目について説明します。

＜この項の構成＞

(1)　［プロセス情報］タブ

(2)　［ポート情報］タブ

(1)　［プロセス情報］タブ

［ユニットグループの定義 - ステップ 3 of 8］画面の［プロセス情報］タブは，論理Webサーバのプロセスのプロセス情報を設定できます。［ユニットグループの定義 - ステップ 3 of 8］画面の［プロセス情報］タブを次に示します。

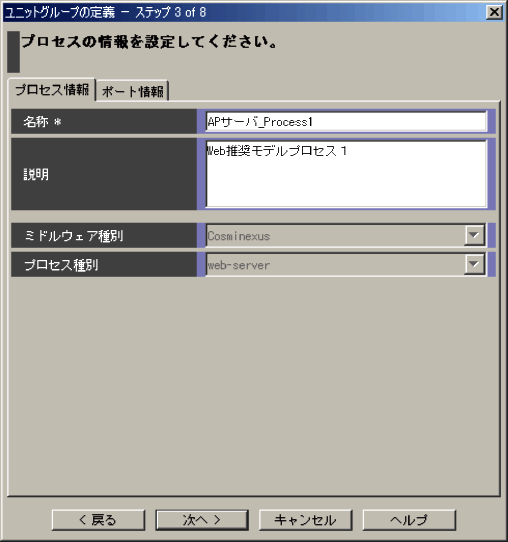

図1-62　［ユニットグループの定義 - ステップ 3 of 8］画面の［プロセス情報］タブ

表示項目を次に示します。項目名の横に「*」がある項目は，必ず入力してください。入力できる文字の「印刷できるASCII文字」とは，ASCII文字コード\u0020〜\u007Eの範囲です。

［名称］

論理Webサーバのプロセスの名称を入力します。

次に示す規則に従って入力してください。

入力できる文字：

「*」を除いた印刷できるASCII文字，全角文字

入力できる文字数：

1〜511バイト

［説明］

論理Webサーバのプロセスについての説明を入力します。この項目は省略できます。

次に示す規則に従って入力してください。

入力できる文字：

印刷できるASCII文字，改行文字，全角文字

入力できる文字数：

0〜2,047バイト

［ミドルウェア種別］

論理Webサーバのプロセスのミドルウェア種別が表示されます。ミドルウェア種別は自動で設定されるため，変更できません。

［プロセス種別］

論理Webサーバのプロセスのプロセス種別が表示されます。プロセス種別は自動で設定されるため，変更できません。

(2)　［ポート情報］タブ

［ユニットグループの定義 - ステップ 3 of 8］画面の［ポート情報］タブは，論理Webサーバのプロセスのポート情報を設定できます。［ユニットグループの定義 - ステップ 3 of 8］画面の［ポート情報］タブを次に示します。

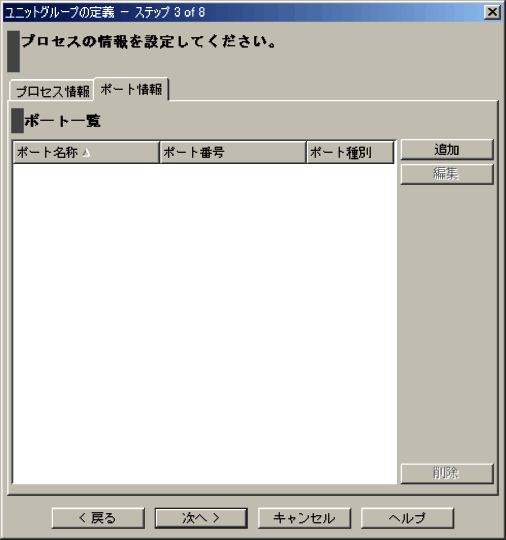

図1-63　［ユニットグループの定義 - ステップ 3 of 8］画面の［ポート情報］タブ

表示項目を次に示します。

［ポート一覧］

プロセスのポート情報が一覧表示されます。一覧には，ポート名称，ポート番号およびポート種別が表示されます。初期画面では，ポート情報はありません。

［追加］

新規にポート情報を追加する場合は，［追加］ボタンをクリックします。クリックすると，［ポート情報の追加］画面が表示されます。詳細は，「1.4.12　［ポート情報の追加］（または［ポート情報の編集］）画面」を参照してください。編集できるポート情報がすでに16件登録されている場合は，このボタンは非活性で，追加できません。

［編集］

選択しているポート情報を編集する場合は，［編集］ボタンをクリックします。クリックすると，［ポート情報の編集］画面が表示されます。詳細は，「1.4.12　［ポート情報の追加］（または［ポート情報の編集］）画面」を参照してください。

［削除］

選択しているポート情報を削除する場合は，［削除］ボタンをクリックします。クリックすると，削除を確認するメッセージダイアログが表示されます。メッセージダイアログで［はい］ボタンをクリックすると，ポート情報が一覧から削除されます。
