JP1/Integrated Management - Central Information Master リファレンス
［ロードバランサのプロパティ］画面は，作成されたロードバランサの設定内容を表示または編集するための画面です。この画面は次の操作で表示されます。
- ［システム構成定義］画面で［リソース］タブを表示し，ツリーで
（ロードバランサ）を選択する。表示されている［詳細一覧］からロードバランサを選択し，［プロパティ］ボタンをクリックする。
次の条件をすべて満たしている場合は，ロードバランサの設定内容を編集できます。一つでも満たしていない場合は，すべての項目が非活性で表示されて，編集できません。
- ［システム構成定義］画面の［排他編集］をチェックしている。
- ログインしているJP1ユーザーが，JP1_CM_Admin権限またはJP1_CM_InfraManager権限を持つJP1ユーザーである。
- JP1資源グループを設定しているリソースパックに割り当てられている場合，JP1ユーザーがJP1_CM_Admin権限を持っている，または同じJP1資源グループに属している。
［ロードバランサのプロパティ］画面には，［共通］タブと［バインドリスト］タブの2種類のタブがあります。タブを選択することで［共通］タブと［バインドリスト］タブの表示を切り替えられます。次に，［共通］タブと［バインドリスト］タブの表示項目について説明します。
- ＜この項の構成＞
- (1) ［共通］タブ
- (2) ［バインドリスト］タブ
［ロードバランサのプロパティ］画面の［共通］タブは，作成したロードバランサの共通情報を表示または編集できます。［ロードバランサのプロパティ］画面の［共通］タブを次に示します。

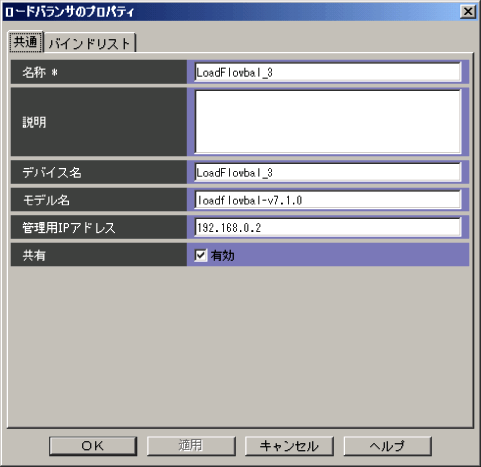

図1-47 ［ロードバランサのプロパティ］画面の［共通］タブ
表示項目を次に示します。項目名の横に「*」がある項目は，必ず入力してください。入力できる文字の「印刷できるASCII文字」とは，ASCII文字コード\u0020〜\u007Eの範囲です。
- ［名称］
- ロードバランサの名称が表示されます。
- 編集する場合は，次に示す規則に従って入力してください。
- 入力できる文字：
- 「*」を除いた印刷できるASCII文字，全角文字
- 入力できる文字数：
- 1〜511バイト
- リソースパック，物理リソース，またはシステムが自動生成するカテゴリと同じ名称を指定して［OK］ボタンまたは［適用］ボタンをクリックすると，エラーダイアログが表示されます。システムが自動生成するカテゴリの名称については，マニュアル「JP1/Integrated Management - Central Information Master システム構築・運用ガイド 3.2.4 物理構成定義時の注意事項」を参照してください。
- ［説明］
- 設定されている場合は，ロードバランサの説明が表示されます。この項目は省略できます。
- 編集する場合は，次に示す規則に従って入力してください。
- 入力できる文字：
- 印刷できるASCII文字，改行文字，全角文字
- 入力できる文字数：
- 0〜2,047バイト
- ［デバイス名］
- 設定されている場合は，ロードバランサのデバイス名が表示されます。この項目は省略できます。
- 編集する場合は，次に示す規則に従って入力してください。
- 入力できる文字：
- 印刷できるASCII文字
- 入力できる文字数：
- 0〜255バイト
- ［モデル名］
- 設定されている場合は，ロードバランサのモデル名が表示されます。この項目は省略できます。
- 編集する場合は，次に示す規則に従って入力してください。
- 入力できる文字：
- 印刷できるASCII文字
- 入力できる文字数：
- 0〜255バイト
- ［管理用IPアドレス］
- 設定されている場合は，ロードバランサの管理用IPアドレスが表示されます。この項目は省略できます。
- 編集する場合は，次に示す規則に従って入力してください。
- 入力できる文字：
- IPv4またはIPv6の形式
- ［共有］
- 物理リソースの共有状態が表示されます。［有効］がチェックされている場合は，物理リソースを共有します。［有効］がチェックされていない場合は，物理リソースを共有しません。物理リソースを共有した場合は，複数のリソースパックに物理リソースを割り当てられます。
［ロードバランサのプロパティ］画面の［バインドリスト］タブは，作成したロードバランサのバインドリスト情報を表示します。バインドリスト情報は，JP1/Cm2/NCからロードバランサの情報を収集してきた場合に表示されます。［ロードバランサのプロパティ］画面の［バインドリスト］タブを次に示します。

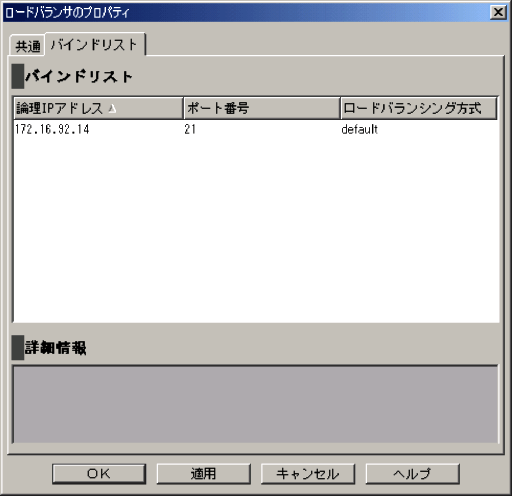

図1-48 ［ロードバランサのプロパティ］画面の［バインドリスト］タブ
表示項目を次に示します。
- ［バインドリスト］
- JP1/Cm2/NCから収集した，バインド情報を一覧表示します。バインド情報の論理IPアドレス，ポート番号，およびロードバランシング方式を表示します。
- ［詳細情報］
- ［バインドリスト］で選択されているバインド情報の詳細として，物理IPアドレスおよびポート番号が表示されます。［バインドリスト］でバインド情報を選択していない場合は，何も表示されません。
