JP1/Integrated Management - Central Information Master リファレンス
［システム構成定義］画面の［リソース］タブには，物理リソースの情報が表示されます。［システム構成定義］画面の［リソース］タブを次に示します。

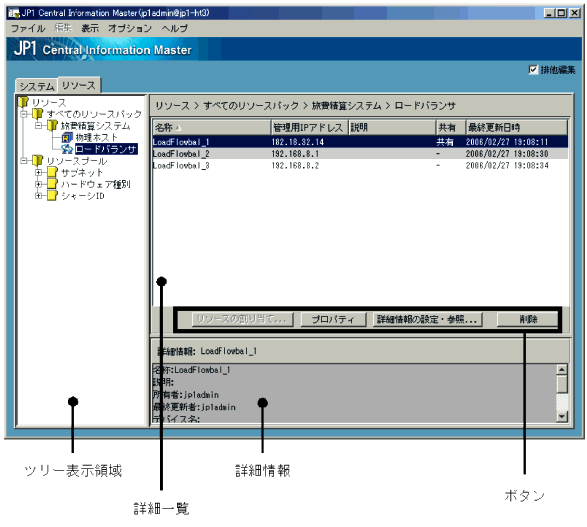

図1-6 ［システム構成定義］画面の［リソース］タブ
表示項目を次に示します。
- ＜この項の構成＞
- (1) ツリー表示領域
- (2) 詳細一覧
- (3) ボタン
- (4) 詳細情報
物理リソース群を構成している要素をツリー構造で表示します。ツリー表示領域に表示される項目を次に示します。
- ［+］
- ツリーの下に子オブジェクトを作成できます。ツリーが展開していないときに表示されます。［+］記号を選択すると，子オブジェクトがある場合は，オブジェクトの下のツリーが展開されて［-］記号に変わります。［+］記号を選択したときにJP1/IM - CMからオブジェクトの最新情報を取得するため，展開できる子オブジェクトがない場合は，ツリーは展開されず，［+］記号の表示も変わりません。
- ［-］
- ツリーが展開しているときに表示されます。［-］記号を選択すると，展開していたツリーが閉じられて［+］記号に変わります。
- オブジェクト
- 物理リソース群を構成している要素を表します。オブジェクトの下にさらに子オブジェクトが作成できる場合は，［+］記号または［-］記号が横に表示されます。
- 物理リソースのツリーを構成するオブジェクトを次に示します。
オブジェクトの種類 アイコン 説明 リソース
![[図データ]](FIGURE/IRE01010.GIF)
ツリーのルートを表します。アイコンの横に「リソース」と表示されます。 すべてのリソースパック
リソースパックの集合を表します。アイコンの横に，「すべてのリソースパック」と表示されます。 リソースパック
リソースパックを表します。アイコンの横に定義したリソースパックの名称が表示されます。 リソースパック配下の物理ホスト ![[図データ]](FIGURE/IRE01100.GIF)
リソースパックに割り当てた物理ホストを表します。アイコンの横に，「物理ホスト」と表示されます。 リソースパック配下のロードバランサ ![[図データ]](FIGURE/IRE01110.GIF)
リソースパックに割り当てたロードバランサを表します。アイコンの横に「ロードバランサ」と表示されます。 リソースプール
リソースプールを表します。アイコンの横に，「リソースプール」と表示されます。 サブネット
リソースプールにある物理リソースをサブネットで分類します。アイコンの横に，「サブネット」と表示されます。 サブネットの配下のネットワークアドレス ![[図データ]](FIGURE/IRE01120.GIF)
分類された各サブネットを表します。アイコンの横にネットワークアドレスが表示されます。 ハードウェア種別
リソースプールにある物理リソースをハードウェア種別で分類します。アイコンの横に，「ハードウェア種別」と表示されます。 ハードウェア種別配下の物理ホスト リソースプールにある物理リソースの物理ホストを表します。アイコンの横に，「物理ホスト」と表示されます。 ハードウェア種別配下のロードバランサ リソースプールにある物理リソースのロードバランサを表します。アイコンの横に「ロードバランサ」と表示されます。 シャーシID
リソースプールにある物理リソースをシャーシIDで分類します。アイコンの横に「シャーシID」と表示されます。 シャーシIDの配下のシャーシID ![[図データ]](FIGURE/IRE01130.GIF)
分類された各シャーシIDを表します。アイコンの横に定義されているシャーシIDが表示されます。
ツリー表示領域で選択したオブジェクトの詳細が表示されます。ツリー表示領域でオブジェクトが選択されていない場合，または，［リソース］を選択している場合は，表示されません。
詳細一覧に表示される項目の内容はツリー表示領域で選択したオブジェクトの種類によって異なります。オブジェクトの種類によって表示される項目を次に示します。
表1-4 詳細一覧の表示内容と項目
オブジェクトの種類 表示内容 項目 すべてのリソースパック リソースパックを一覧表示 名称 説明 最終更新日時 リソースパック リソースパックに割り当てた物理ホスト，ロードバランサの数を表示 種類 登録リソース数 リソースパック配下の物理ホスト リソースパックに割り当てた物理ホストを一覧表示 名称 IPアドレス 説明 共有 最終更新日時 リソースパック配下のロードバランサ リソースパックに割り当てたロードバランサを一覧表示 名称 管理用IPアドレス 説明 共有 最終更新日時 リソースプール リソースプールにある物理ホスト，ロードバランサの数を表示 種類 登録リソース数 サブネット サブネットが定義されている物理ホストの数を表示 種類 登録リソース数 サブネットの配下 選択したサブネットを設定している物理ホストを一覧表示 名称 IPアドレス 説明 共有 最終更新日時 ハードウェア種別 ハードウェア種別以下にある物理ホスト，ロードバランサの数を表示 種類 登録リソース数 ハードウェア種別配下の物理ホスト リソースプールにある物理ホストを一覧表示 名称 IPアドレス 説明 共有 最終更新日時 ハードウェア種別配下のロードバランサ リソースプールにあるロードバランサを一覧表示 名称 IPアドレス 説明 共有 最終更新日時 シャーシID シャーシIDが定義されている物理ホストの数を表示 種類 登録リソース数 シャーシIDの配下 選択したシャーシIDが定義されている物理ホストを一覧表示 名称 IPアドレス 説明 共有 最終更新日時
［リソース］タブに表示されるボタンを次に示します。
- ［リソースの割り当て］
- ［リソースを割り当てる］（リソースパックへのリソース割り当て）画面を表示します。詳細一覧で任意のオブジェクトを選択している場合に使用できます。このとき，次の条件をすべて満たしている必要があります。
- ［排他編集］をチェックしている。
- ログインしているJP1ユーザーが，JP1_CM_Admin権限またはJP1_CM_InfraManager権限を持っている。
- ［プロパティ］
- 詳細一覧で選択したリソースパック，物理ホスト，またはロードバランサのプロパティ画面を表示します。次の条件をすべて満たしている場合に使用できます。
- 詳細一覧でリソースパック，物理ホスト，またはロードバランサが選択されている。
- 詳細一覧で選択した物理ホストまたはロードバランサが，JP1資源グループを設定しているリソースパックに属している場合，JP1ユーザーは，JP1_CM_Admin権限を持っている，または同じJP1資源グループに属している。
- ［詳細情報の設定・参照］
- ［詳細情報の設定・参照］画面を表示します。
- ［削除］
- 詳細一覧で選択しているリソースプールの下の物理リソース（物理ホストまたはロードバランサ）を削除します。次の条件をすべて満たしている場合に，使用できます。
- ［排他編集］をチェックしている。
- ログインしているJP1ユーザーが，JP1_CM_Admin権限またはJP1_CM_InfraManager権限を持っている。
詳細一覧で選択したオブジェクトの詳細情報を表示します。ただし，オブジェクトのすべての設定項目が表示されるわけではありません。すべての設定項目を確認したい場合は，オブジェクトのプロパティ画面を参照してください。
