2.2.2 IP-SANを使用するシステム構成

IP-SANでは，ホストとストレージシステムは，LANケーブルで接続します。ホスト側のケーブルの接続口はiSCSI用ホストバスアダプタ（iSCSI HBA）またはネットワークインタフェースカード（NIC）です。NICを使用する場合は，ホストにiSCSIソフトウェアがインストールされている必要があります。ストレージシステム側のケーブルの接続口は，iSCSI接続に使用するチャネルアダプタ（CHA）の持つポート（P）です。

ストレージシステムには，ホストからの入出力対象になる論理ユニット（LU）があります。LU内の領域をDevと呼びます。

ホストとLU内のDevを結ぶ経路をパスと呼びます。

HDLMは，管理するパスにIDを割り当てます。このIDをパス管理PATH_IDと呼びます。また，パスを管理対象物と呼ぶこともあります。

iSCSI HBAを使用するIP-SANのシステム構成を「図2-2 iSCSI HBAを使用するIP-SANのシステム構成」に示します。iSCSIソフトウェアおよびNICを使用するIP-SANのシステム構成を「図2-3 iSCSIソフトウェアとNICを使用するIP-SANのシステム構成」に示します。

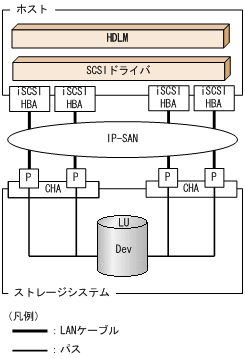

図2-2 iSCSI HBAを使用するIP-SANのシステム構成

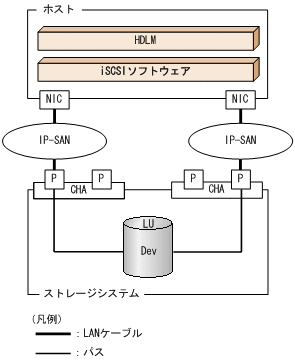

図2-3 iSCSIソフトウェアとNICを使用するIP-SANのシステム構成

IP-SANを使用するHDLMのシステム構成要素を次の表に示します。

表2-2 IP-SANを使用するHDLMのシステム構成要素

構成要素説明

iSCSIソフトウェア iSCSIのイニシエータ機能を持つドライバソフトウェアです。

iSCSI HBA iSCSIのイニシエータ機能を持つホストバスアダプタです。
ホスト側のケーブルの接続口です。HDLMコマンドではHBAと表示します。このマニュアルではHBAと呼ぶことがあります。

NIC ネットワークインタフェースカードです。ホスト側のケーブルの接続口です。HDLMコマンドではHBAと表示します。このマニュアルではHBAと呼ぶことがあります。

IP-SAN iSCSI規格を用いてホストとストレージシステムを接続する，データ転送用のネットワークです。

CHA iSCSI接続に使用するチャネルアダプタです。

P CHAのポートです。ストレージシステム側のケーブルの接続口です。

LU 論理ユニットです。ホストからの入出力対象となる，ネットワークからアクセスできるユニットです。

Dev LU内の領域です。

パスホストとLU内のDevを結ぶ経路です。

構成要素	説明
iSCSIソフトウェア	iSCSIのイニシエータ機能を持つドライバソフトウェアです。
iSCSI HBA	iSCSIのイニシエータ機能を持つホストバスアダプタです。ホスト側のケーブルの接続口です。HDLMコマンドではHBAと表示します。このマニュアルではHBAと呼ぶことがあります。
NIC	ネットワークインタフェースカードです。ホスト側のケーブルの接続口です。HDLMコマンドではHBAと表示します。このマニュアルではHBAと呼ぶことがあります。
IP-SAN	iSCSI規格を用いてホストとストレージシステムを接続する，データ転送用のネットワークです。
CHA	iSCSI接続に使用するチャネルアダプタです。
P	CHAのポートです。ストレージシステム側のケーブルの接続口です。
LU	論理ユニットです。ホストからの入出力対象となる，ネットワークからアクセスできるユニットです。
Dev	LU内の領域です。
パス	ホストとLU内のDevを結ぶ経路です。
