D.2 メインフレーム系システムでのデータ収集

メインフレーム系システムでのデータ収集とプログラム間の処理の流れについて説明します。

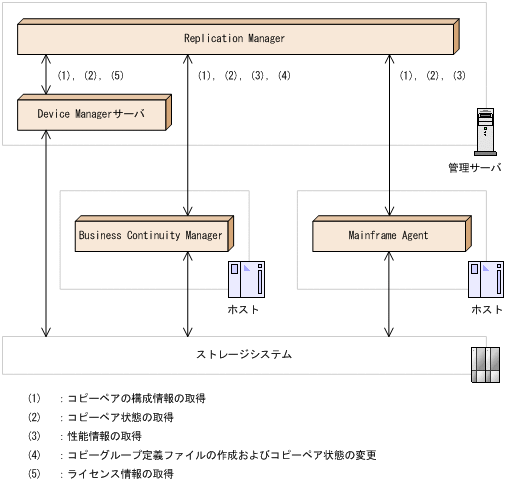

図D-2 データ収集（メインフレーム系システム）

参考

この図では示されていませんが，Replication ManagerからBusiness Continuity Managerへのすべての要求は，Business Continuity Managerと同一のホストに常駐するBusiness Continuity Managerエージェントによって処理されます。

(1) コピーペアの構成情報の取得

Replication Managerは，Business Continuity Manager，Mainframe Agent，またはDevice Managerサーバで定義されているコピーペアの構成情報を取得します。

(2) コピーペア状態の取得

Replication Managerは，Business Continuity Manager，Mainframe Agent，またはDevice Managerサーバに，コピーペア状態を取得するよう要求します。Business Continuity Manager，Mainframe Agent，またはDevice Managerサーバは，ストレージシステムからコピーペア状態を取得し，Replication Managerへ提供します。

(3) 性能情報の取得

Replication Managerは，Business Continuity ManagerまたはMainframe Agentに対して，性能情報（サイドファイルの使用率，プールボリュームの使用率，および書き込み遅延時間（C/Tデルタ））を取得するよう要求します。Business Continuity ManagerまたはMainframe Agentは，ストレージシステムから性能情報を取得し，Replication Managerへ提供します。性能情報のうち，ジャーナルボリュームの使用率は，「(5) ライセンス情報の取得」の経路で取得されます。

(4) コピーグループ定義ファイルの作成およびコピーペア状態の変更

Replication Managerは，Business Continuity Managerにコピーグループ定義ファイルの作成，またはコピーペア状態の変更を要求します。Business Continuity Managerは，要求された操作をストレージシステムに対して実行します。

(5) ライセンス情報の取得

メインフレーム系システムでボリューム複製機能のライセンス情報を取得するためには，Device Managerサーバを情報取得元として登録しておく必要があります。

Replication Managerは，Device Managerサーバのデータベースに保持されているボリューム複製機能のライセンス情報を取得します（ストレージシステムから取得したライセンス情報が，Device Managerサーバのデータベースに格納されます）。
