Replication Manager Software システム構成ガイド
ストレージシステム間でレプリカを作成およびリストアする場合の構成について,データベースサーバおよびバックアップサーバに焦点を当てて説明します。
- この項の構成
- (1) TrueCopyまたはUniversal Replicatorの構成
- (2) ShadowImageとTrueCopyのマルチターゲット構成
- (3) ShadowImageとUniversal Replicatorのマルチターゲット構成
- (4) TrueCopyとUniversal Replicatorのマルチターゲット構成
- (5) ShadowImage(複数世代),TrueCopyまたはUniversal Replicatorの構成

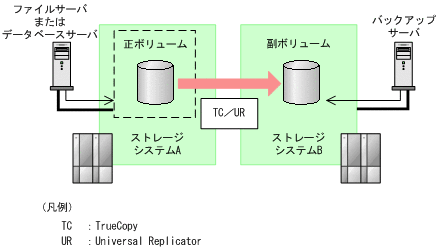

(1) TrueCopyまたはUniversal Replicatorの構成
Application Agentはストレージシステム間でバックアップ,リストアするための基本構成として,TrueCopyまたはUniversal Replicator機能を使用した構成に対応しています。
TrueCopyまたはUniversal Replicatorのシステム構成を次の図に示します。

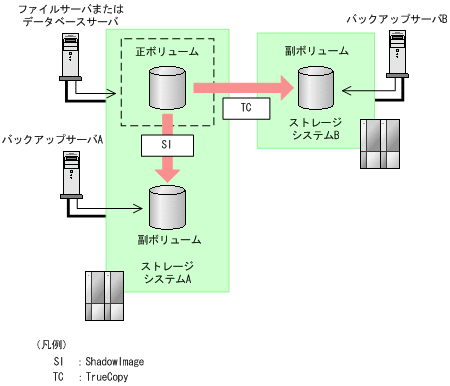

(2) ShadowImageとTrueCopyのマルチターゲット構成
Application AgentはShadowImageとTrueCopyのマルチターゲット構成に対応しています。
ShadowImageとTrueCopyのマルチターゲット構成を次の図に示します。

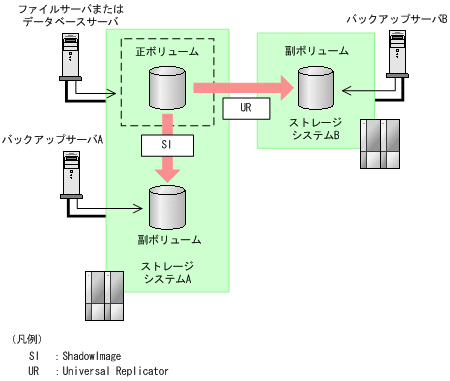

(3) ShadowImageとUniversal Replicatorのマルチターゲット構成
Application AgentはShadowImageとUniversal Replicatorのマルチターゲット構成に対応しています。
ShadowImageとUniversal Replicatorのマルチターゲット構成を次の図に示します。

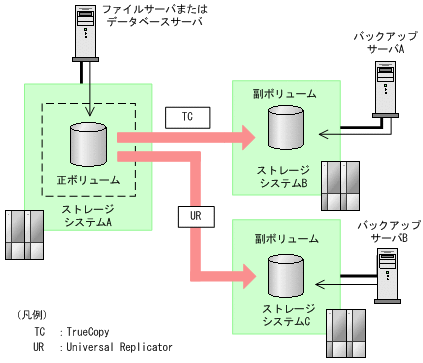

(4) TrueCopyとUniversal Replicatorのマルチターゲット構成
Application AgentはTrueCopyとUniversal Replicatorのマルチターゲット構成に対応しています。
TrueCopyとUniversal Replicatorのマルチターゲット構成を次の図に示します。

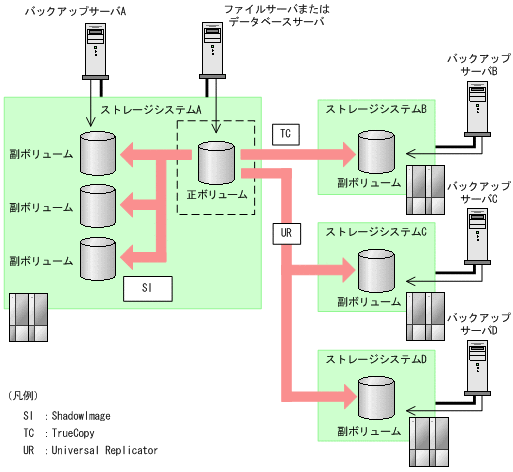

(5) ShadowImage(複数世代),TrueCopyまたはUniversal Replicatorの構成
Application AgentはShadowImage(複数世代),TrueCopyまたはUniversal Replicatorの構成に対応しています。
ShadowImage(複数世代),TrueCopyまたはUniversal Replicatorの構成を次の図に示します。
