Replication Manager Software システム構成ガイド

2.1.6 コピーペアを管理するためのシステム構成（メインフレーム系システム）

ホストがメインフレーム系ホストの場合の基本的なシステム構成を説明します。メインフレーム系のシステム構成ではBusiness Continuity ManagerまたはMainframe Agentのどちらかを使用します。

参考

RAID Managerを使用してメインフレーム系システムのコピーペアを管理することもできます。RAID Managerを使用してメインフレーム系システムのコピーペアを管理する場合の要件は，「2.1.1 コピーペアを管理する場合のシステム構成（オープン系システム）」の「(5) RAID Managerを使用してメインフレーム系システムのコピーペアを管理する場合の要件」を参照してください。

この項の構成

(1) 基本的なシステム構成

(2) システムの構成要素

(3) システムの構成要素に含まれるソフトウェア

(4) Mainframe AgentとBusiness Continuity Managerエージェントの比較

(1) 基本的なシステム構成

Business Continuity ManagerまたはMainframe Agentを使用した構成例を次の図に示します。

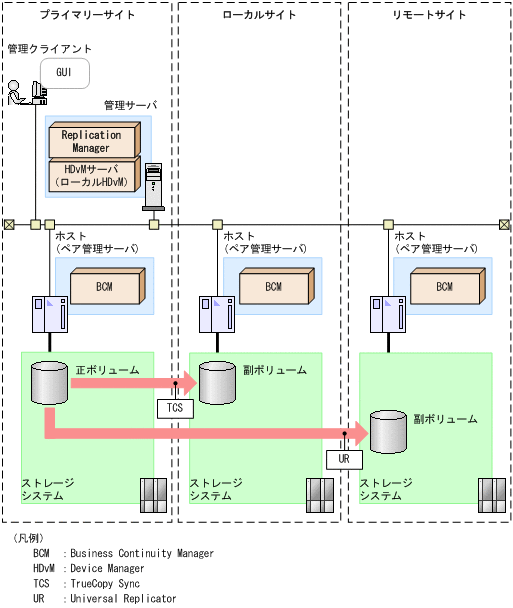

図2-13 Business Continuity Managerを使用したメインフレーム系システムの構成

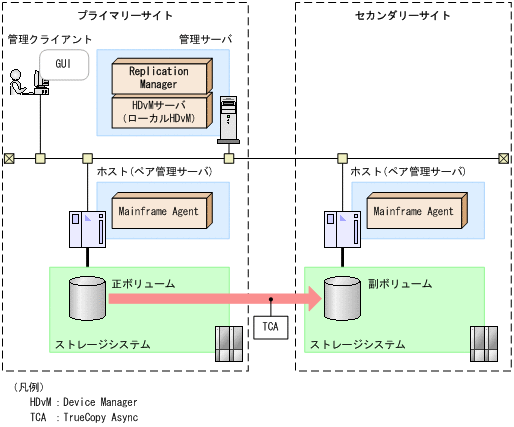

図2-14 Mainframe Agentを使用したメインフレーム系システムの構成

(2) システムの構成要素

システムの構成要素を次の表に示します。

表2-9 システムの構成要素（メインフレーム系システム）

システムの構成要素システムの構成要素に含まれるソフトウェア説明

管理クライアント Webブラウザー管理クライアントは，ユーザーがWebブラウザーを使って，管理サーバ上で稼働するReplication ManagerのGUIを操作するコンピュータです。

管理サーバ Replication Manager
Device Managerサーバ
管理サーバは，管理クライアントからの要求に対して管理情報を提供します。Replication Managerとその前提プログラムであるDevice Managerサーバは，管理サーバにインストールします。
複数のサイトを使用する場合は，ローカルサイトに管理サーバが必要です。ローカルサイトの管理サーバにはReplication ManagerとDevice Managerサーバをインストールします。
Device Manager 6.3以降を使用する場合，ホストにBusiness Continuity ManagerまたはMainframe Agentがインストールされていなくても，コピーペアを監視できます。また，メインフレーム系システムのOSに依存しないで，コピーペアを監視できます。

ホスト（ペア管理サーバ） Business Continuity ManagerまたはMainframe Agent 通常，ホストとはアプリケーションプログラムがインストールされるコンピュータです。Business Continuity ManagerまたはMainframe Agentをホストにインストールします。
コピーペアを管理する場合，ホストから正ボリュームおよび副ボリュームがそれぞれ認識されている必要があります。正ボリュームと副ボリュームは，別々のホストに割り当てることをお勧めします。
Device Managerサーバが情報取得元として登録されていない場合，またはMainframe Agentを使用する場合は，GUIに表示される情報が制限されます。システム構成による表示情報の制限については，マニュアル「Hitachi Command Suite Replication Manager Software ユーザーズガイド」またはオンラインヘルプのGUIを使用する上での注意事項の説明を参照してください。
Business Continuity Manager（バージョン6.2以降）をインストールすると，Replication Managerからコピーペアを操作できるようになります。Business Continuity Managerの一部としてインストールされるBusiness Continuity Managerエージェントは，Replication Managerからの要求を処理します。詳細については，「(4) Mainframe AgentとBusiness Continuity Managerエージェントの比較」を参照してください。
Business Continuity Managerのリモートスキャン機能を使用する場合は，リモートサイトへのホスト（ペア管理サーバ）へのインストールは不要です。
リモートスキャンまたはペア管理機能を実行するには，事前に環境設定が必要です。詳細については，マニュアル「Hitachi Business Continuity Manager ユーザーズガイド」を参照してください。
オープン系システムのペア管理サーバと同様，メインフレーム系ホストはコピーペアの状態やリモートコピーの性能情報などの管理情報を収集するので，メインフレーム系ホストをペア管理サーバと呼ぶことがあります。

ストレージシステムマイクロコード
必要に応じて，製品（TrueCopy SyncまたはUniversal Replicatorなど）のライセンスを登録してください。
ストレージシステムは，ホストに接続された外部記憶装置です。

システムの構成要素	システムの構成要素に含まれるソフトウェア	説明
管理クライアント	Webブラウザー	管理クライアントは，ユーザーがWebブラウザーを使って，管理サーバ上で稼働するReplication ManagerのGUIを操作するコンピュータです。
管理サーバ	Replication Manager Device Managerサーバ	管理サーバは，管理クライアントからの要求に対して管理情報を提供します。Replication Managerとその前提プログラムであるDevice Managerサーバは，管理サーバにインストールします。複数のサイトを使用する場合は，ローカルサイトに管理サーバが必要です。ローカルサイトの管理サーバにはReplication ManagerとDevice Managerサーバをインストールします。 Device Manager 6.3以降を使用する場合，ホストにBusiness Continuity ManagerまたはMainframe Agentがインストールされていなくても，コピーペアを監視できます。また，メインフレーム系システムのOSに依存しないで，コピーペアを監視できます。
ホスト（ペア管理サーバ）	Business Continuity ManagerまたはMainframe Agent	通常，ホストとはアプリケーションプログラムがインストールされるコンピュータです。Business Continuity ManagerまたはMainframe Agentをホストにインストールします。コピーペアを管理する場合，ホストから正ボリュームおよび副ボリュームがそれぞれ認識されている必要があります。正ボリュームと副ボリュームは，別々のホストに割り当てることをお勧めします。 Device Managerサーバが情報取得元として登録されていない場合，またはMainframe Agentを使用する場合は，GUIに表示される情報が制限されます。システム構成による表示情報の制限については，マニュアル「Hitachi Command Suite Replication Manager Software ユーザーズガイド」またはオンラインヘルプのGUIを使用する上での注意事項の説明を参照してください。 Business Continuity Manager（バージョン6.2以降）をインストールすると，Replication Managerからコピーペアを操作できるようになります。Business Continuity Managerの一部としてインストールされるBusiness Continuity Managerエージェントは，Replication Managerからの要求を処理します。詳細については，「(4) Mainframe AgentとBusiness Continuity Managerエージェントの比較」を参照してください。 Business Continuity Managerのリモートスキャン機能を使用する場合は，リモートサイトへのホスト（ペア管理サーバ）へのインストールは不要です。リモートスキャンまたはペア管理機能を実行するには，事前に環境設定が必要です。詳細については，マニュアル「Hitachi Business Continuity Manager ユーザーズガイド」を参照してください。オープン系システムのペア管理サーバと同様，メインフレーム系ホストはコピーペアの状態やリモートコピーの性能情報などの管理情報を収集するので，メインフレーム系ホストをペア管理サーバと呼ぶことがあります。
ストレージシステム	マイクロコード必要に応じて，製品（TrueCopy SyncまたはUniversal Replicatorなど）のライセンスを登録してください。	ストレージシステムは，ホストに接続された外部記憶装置です。

(3) システムの構成要素に含まれるソフトウェア

システムの構成要素に含まれるソフトウェアを次の表に示します。

表2-10 コピーペアの管理に必要なソフトウェアの概要（メインフレーム系システム）

ソフトウェア説明

Replication Manager 大規模なシステム構成でストレージシステムのボリュームの複製を一元管理するために使用します。
Replication Managerには，Hitachi Command Suite製品で共用する機能を集めたHitachi Command Suite共通コンポーネントが含まれています。共通コンポーネントはHitachi Command Suite製品の構成要素としてインストールされ，インストール中に最新バージョンにアップグレードされます。

Device Managerサーバストレージシステムのリソースおよびハードウェア構成の統合管理に使用します。複数のストレージシステムで構成されたシステムの運用と管理ができます。
Replication Managerが稼働している管理サーバ上にあるDevice ManagerサーバをローカルDevice Managerと呼びます。Replication Managerが稼働している管理サーバ以外で動作しているDevice ManagerサーバをリモートDevice Managerと呼びます。プライマリーサイトで稼働しているDevice Managerサーバでも，運用している Replication Managerと同じ管理サーバ上になければリモートDevice Managerとなります。
Device Managerサーバについては，マニュアル「Hitachi Command Suite Software システム構成ガイド」を参照してください。

Business Continuity Manager（およびBusiness Continuity Managerエージェント）ストレージシステム上のコピーグループ構成をホストから制御するために使用します。
Business Continuity Managerエージェントを経由して，Replication ManagerはBusiness Continuity Managerが管理するストレージシステム上で，コピーペアの操作を監視したり実行したりします。Business Continuity Managerについては，マニュアル「Hitachi Business Continuity Manager ユーザーズガイド」を参照してください。
Replication Managerを使ってコピーペアを管理するには，バージョン6.2以降のBusiness Continuity Managerが必要です。それより前のバージョンでサポートしているのは監視だけです。
HyperSwap機能を使用してコピーペアを管理する場合，次に示すバージョンのBusiness Continuity Managerが必要です。

Virtual Storage Platformを使用するとき：バージョン6.6以降

Universal Storage Platform V/VMを使用するとき：バージョン6.3以降

RAID Managerで作成した異なるコピーグループとコンシステンシーグループIDを合わせてコンシステンシーグループとして定義する場合，次に示すバージョンのBusiness Continuity Managerが必要です。

Virtual Storage Platformを使用するとき：バージョン6.6.1以降

Universal Storage Platform V/VMを使用するとき：バージョン6.3以降

Mainframe Agent ホストおよびストレージシステムに関する情報の収集に使用します。
Replication ManagerはMainframe Agentと連携して，PPRC（Peer to Peer Remote Copy）が作成したコピーペアの構成と状態に関する情報を監視します。Mainframe Agentについては，マニュアル「Hitachi Command Suite Software Mainframe Agent ユーザーズガイド」を参照してください。

重要

実行中（またはスケジュールされた）タスクの対象となっているボリューム，コピーグループ，またはコピーペアに対して，ほかのアプリケーション（Business Continuity Managerを含む）から同時に操作を行わないでください。エラーが発生するおそれがあります。

ソフトウェア	説明
Replication Manager	大規模なシステム構成でストレージシステムのボリュームの複製を一元管理するために使用します。 Replication Managerには，Hitachi Command Suite製品で共用する機能を集めたHitachi Command Suite共通コンポーネントが含まれています。共通コンポーネントはHitachi Command Suite製品の構成要素としてインストールされ，インストール中に最新バージョンにアップグレードされます。
Device Managerサーバ	ストレージシステムのリソースおよびハードウェア構成の統合管理に使用します。複数のストレージシステムで構成されたシステムの運用と管理ができます。 Replication Managerが稼働している管理サーバ上にあるDevice ManagerサーバをローカルDevice Managerと呼びます。Replication Managerが稼働している管理サーバ以外で動作しているDevice ManagerサーバをリモートDevice Managerと呼びます。プライマリーサイトで稼働しているDevice Managerサーバでも，運用している Replication Managerと同じ管理サーバ上になければリモートDevice Managerとなります。 Device Managerサーバについては，マニュアル「Hitachi Command Suite Software システム構成ガイド」を参照してください。
Business Continuity Manager（およびBusiness Continuity Managerエージェント）	ストレージシステム上のコピーグループ構成をホストから制御するために使用します。 Business Continuity Managerエージェントを経由して，Replication ManagerはBusiness Continuity Managerが管理するストレージシステム上で，コピーペアの操作を監視したり実行したりします。Business Continuity Managerについては，マニュアル「Hitachi Business Continuity Manager ユーザーズガイド」を参照してください。 Replication Managerを使ってコピーペアを管理するには，バージョン6.2以降のBusiness Continuity Managerが必要です。それより前のバージョンでサポートしているのは監視だけです。 HyperSwap機能を使用してコピーペアを管理する場合，次に示すバージョンのBusiness Continuity Managerが必要です。 Virtual Storage Platformを使用するとき：バージョン6.6以降 Universal Storage Platform V/VMを使用するとき：バージョン6.3以降 RAID Managerで作成した異なるコピーグループとコンシステンシーグループIDを合わせてコンシステンシーグループとして定義する場合，次に示すバージョンのBusiness Continuity Managerが必要です。 Virtual Storage Platformを使用するとき：バージョン6.6.1以降 Universal Storage Platform V/VMを使用するとき：バージョン6.3以降
Mainframe Agent	ホストおよびストレージシステムに関する情報の収集に使用します。 Replication ManagerはMainframe Agentと連携して，PPRC（Peer to Peer Remote Copy）が作成したコピーペアの構成と状態に関する情報を監視します。Mainframe Agentについては，マニュアル「Hitachi Command Suite Software Mainframe Agent ユーザーズガイド」を参照してください。

(4) Mainframe AgentとBusiness Continuity Managerエージェントの比較

Mainframe Agentをペア管理サーバにインストールすることによって，Replication Managerはメインフレーム系システムのコピーペアを監視できます。Business Continuity Managerエージェントを使用すると，Replication Managerはメインフレーム系システムのコピーペアを監視するだけでなく，管理することもできます。Business Continuity Managerは，Mainframe Agentの代わりにBusiness Continuity Managerエージェントを使用してReplication Managerと接続できます。Business Continuity ManagerエージェントはBusiness Continuity Managerの一部としてインストールされます。

Business Continuity Managerをストレージシステム構成に追加する際に，すでにMainframe Agentのインスタンスが設定されている場合，それらのインスタンスを削除する必要はありません。

Business Continuity ManagerおよびReplication Managerの構成を新たに設定する場合，Mainframe Agentをインストールする必要はありません。

Mainframe AgentのインスタンスをBusiness Continuity Managerに置き換える場合，まずMainframe Agentを削除することをお勧めします。
