5.10.4 Business Continuity ManagerとRAID Managerを併用したコンシステンシーグループの定義

Business Continuity ManagerとRAID Managerを併用したコンシステンシーグループの定義について説明します。

この項の構成

(1) Business Continuity ManagerとRAID Managerを併用したコンシステンシーグループについて

(2) Business Continuity ManagerとRAID Managerを併用したコンシステンシーグループの構成について

(3) 新規のOpen/MFコンシステンシーグループ定義（Business Continuity ManagerとRAID Managerを併用した場合）

(4) 既存のペアからOpen/MFコンシステンシーグループへの変更（Business Continuity ManagerとRAID Managerを併用した場合）

(1) Business Continuity ManagerとRAID Managerを併用したコンシステンシーグループについて

Virtual Storage PlatformまたはUniversal Storage Platform V/VMでは，Business Continuity ManagerとRAID Managerを併用して，オープン系システムとメインフレーム系システムにわたるコンシステンシーグループ（Open/MFコンシステンシーグループ）を定義できます。

Business Continuity ManagerとRAID Managerを併用してOpen/MFコンシステンシーグループを定義するためのシステム要件については，マニュアル「Hitachi Command Suite Replication Manager Software システム構成ガイド」を参照してください。

(2) Business Continuity ManagerとRAID Managerを併用したコンシステンシーグループの構成について

Business Continuity ManagerとRAID Managerを併用したOpen/MFコンシステンシーグループの構成例を次に示します。

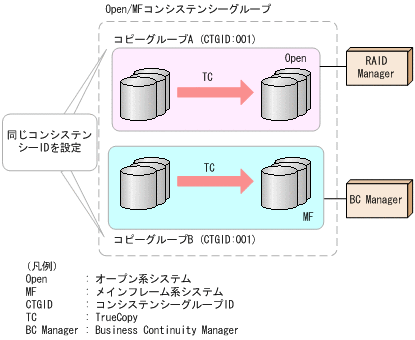

図5-7 Business Continuity ManagerとRAID Managerを併用したOpen/MFコンシステンシーグループの構成

(3) 新規のOpen/MFコンシステンシーグループ定義（Business Continuity ManagerとRAID Managerを併用した場合）

新規にオープン系システムとメインフレーム系システムにわたるコンシステンシーグループを定義する手順を次に示します。

コピーペア構成定義ウィザードで［Assign CTG］チェックボックスを選択して，オープンボリュームのTrueCopy Syncのペアを作成します。

コピーグループサマリーでコンシステンシーグループID（CTGID）を確認します。

コピーペア構成定義ウィザードで［Enable Open/MF CTG］チェックボックスを選択し，手順2で確認したコンシステンシーグループIDを使用したメインフレームボリュームのTrueCopy Syncペアを定義します。

Business Continuity Managerで，手順3で作成した定義を使用してコピーペアを作成します。

(4) 既存のペアからOpen/MFコンシステンシーグループへの変更（Business Continuity ManagerとRAID Managerを併用した場合）

既存のペアをオープン系システムとメインフレーム系システムにわたるコンシステンシーグループに変更する手順を次に示します。

オープンボリュームのTrueCopy SyncペアとメインフレームボリュームのTrueCopy Syncペアが，同一のコンシステンシーグループID（CTGID）になっていることを確認します。

コピーペア状態の変更ウィザードで，メインフレームボリュームのペアに対してsplit操作を実行します。

コピーペア状態の変更ウィザードで，メインフレームボリュームのペアに対して，［Apply Open/MF CTG］チェックボックスを選択してresync操作を実行します。
