Replication Manager Software ユーザーズガイド

4.4.5 ジャーナルグループの設定

ジャーナルグループの設定手順について説明します。

この項の構成

(1) ジャーナルグループとは

(2) ジャーナルグループの要件

(3) ジャーナルグループオプションに指定できる項目

(4) ジャーナルグループの作成ウィザードの概要

(5) ジャーナルグループの追加

(1) ジャーナルグループとは

ジャーナルグループは，非同期データ転送用にジャーナルデータを確保するために使用されます。Universal Replicatorのボリュームペアを作成する前に設定しておいてください。ジャーナルグループは，正側，副側のそれぞれのストレージシステムで設定する必要があります。

各ジャーナルグループには，ジャーナルグループオプションを指定できます。ジャーナルグループの状態に応じて各項目を指定してください。

(2) ジャーナルグループの要件

Replication Managerでは，次の条件をすべて満たす場合にジャーナルグループを設定できます。

オープン系システムを使用している。

ストレージシステムがVirtual Storage Platform，Universal Storage Platform V/VM，Hitachi USP，またはHUS VMである。

Universal Replicatorのライセンスがストレージシステムに登録されている。

ジャーナルボリュームとして使用するボリュームは，次の要件をすべて満たしている必要があります。

ペアボリュームでない。

プールボリュームでない。

コマンドデバイスでない。

エミュレーションタイプがOPEN-Vである。

LUSEボリュームを構成していない。

V-VOLでない。

GUARDでない。

HIHSMで使用するための予約ボリュームでない。

パスが設定されていない。

状態がnormalである。

ジャーナルグループ内ですでに設定されているボリュームと同じCLPRである（編集時）。

Virtual Storage Platform，Universal Storage Platform V/VM，またはHUS VMの場合，次の要件のすべてを満たしていること。

システムドライブでない。

DPボリュームでない。

DPプールボリュームでない。

暗号化ボリュームと非暗号化ボリュームが混在していない。

追加済みのジャーナルボリュームとCLPRが同一である。

Hitachi USPの場合，オンデマンドボリュームでない。

(3) ジャーナルグループオプションに指定できる項目

ジャーナルグループオプションでは，ジャーナルオプションおよびミラーオプションを指定できます。

ジャーナルオプションに指定できる項目を次の表に示します。

項目 Initial 正側のジャーナルグループ
（Master）
副側のジャーナルグループ
（Restore）

Active Stop Active，Stop以外 Active Stop Active，Stop以外

流入制限 ○ × ○ × × × ×

データあふれ監視時間 ○ × ○ × × × ×

パス監視時間^※ ○ × ○ × × ○ ×

パス監視時間の転送^※ ○ × ○ × × × ×

キャッシュの使用 ○ × ○ × × ○ ×

回線速度^※ ○ ○ ○ × ○ ○ ×

デルタリシンク失敗^※ ○ × ○ × × × ×

（凡例）

○：指定できる

×：指定できない

注※

この項目は，Universal Storage Platform V/VM，またはHitachi USPの場合に表示されます。

ミラーオプションに指定できる項目を次の表に示します。

この項目は，Virtual Storage Platform，またはHUS VMの場合に表示されます。

項目 Initial 正側のジャーナルグループ
（Master）
副側のジャーナルグループ
（Restore）

Active Stop Active，Stop以外 Active Stop Active，Stop以外

コピーペース ○ × ○ × × × ×

（凡例）

○：指定できる

×：指定できない

項目	Initial	正側のジャーナルグループ（Master）	副側のジャーナルグループ（Restore）
Active	Stop	Active，Stop以外	Active	Stop	Active，Stop以外
流入制限	○	×	○	×	×	×	×
データあふれ監視時間	○	×	○	×	×	×	×
パス監視時間^※	○	×	○	×	×	○	×
パス監視時間の転送^※	○	×	○	×	×	×	×
キャッシュの使用	○	×	○	×	×	○	×
回線速度^※	○	○	○	×	○	○	×
デルタリシンク失敗^※	○	×	○	×	×	×	×

項目	Initial	正側のジャーナルグループ（Master）	副側のジャーナルグループ（Restore）
Active	Stop	Active，Stop以外	Active	Stop	Active，Stop以外
コピーペース	○	×	○	×	×	×	×

(4) ジャーナルグループの作成ウィザードの概要

Replication Managerには，ジャーナルグループを作成するためのジャーナルグループの作成ウィザードが用意されています。

ジャーナルグループの作成ウィザードでは，次の機能を使用できます。

新規ジャーナルグループに使用できるジャーナルグループIDの一覧

ジャーナルグループに割り当てられるジャーナルボリュームを検索するためのCUフィルター，容量フィルター，およびパリティグループフィルター

ジャーナルグループオプションの設定機能
設定できるオプションの詳細については，「(3) ジャーナルグループオプションに指定できる項目」を参照してください。

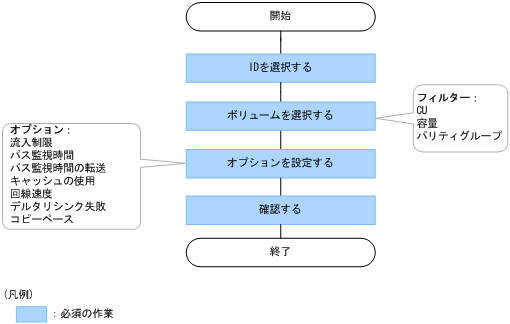

ジャーナルグループの作成の流れを次の図に示します。

(5) ジャーナルグループの追加

ジャーナルグループの追加手順を次に示します。

［エクスプローラ］メニューの［リソース］－［ストレージシステム］を選択します。
ストレージシステムサブウィンドウが表示されます。

オブジェクトツリーを展開して，［ストレージシステム］配下から目的のストレージシステムを選択します。
＜ストレージシステム名＞サブウィンドウが表示されます。

［オープン］リンクをクリックします。
オープンサブウィンドウが表示されます。

［JNLG一覧］タブで，［JNLG作成］ボタンをクリックします。
ジャーナルグループの作成ウィザードが起動します。

ウィザードに従ってジャーナルグループを作成します。
追加したジャーナルグループがオープンサブウィンドウに表示されます。
