4.1.59 ModifyPort

ModifyPortコマンドは，ポートの属性およびホストストレージドメインの属性を変更します。

重要
  • トポロジーの値は，変更してもすぐに反映されないことがあります。その場合は数十秒待ってからストレージシステムのリフレッシュ（AddStorageArrayコマンド）を実行してください。
  • ファイバーチャネルアドレスの値は，変更してもすぐに反映されないことがあります。その場合は対象ポートがファイバーネットワークに接続されていることを確認したあと，ストレージシステムのリフレッシュ（AddStorageArrayコマンド）を実行してください。
  • 高速モードに設定されているポートの属性（チャネルスピードまたはトポロジー）を変更したとき，対象ポートと同じ高速モード単位内のすべてのポートの属性に対しても対象ポートと同じ変更が行われます。対象ポート以外の属性の変更はDevice Managerサーバのデータベースにすぐに反映されません。ModifyPortコマンドを実行したあと，ストレージシステムのリフレッシュ（AddStorageArrayコマンド）を実行してください。対象ポートが高速モードに設定されているかどうかは，GetStorageArray (subtarget=PortController)コマンドの実行結果として出力されるPortControllerインスタンスのmode属性で確認できます。また，高速モード単位については，ストレージシステムのLUN Managementのマニュアルを参照してください。
  • HUS100でiSCSI接続の場合，IPv6に関する情報を変更してもすぐに反映されないことがあります。その場合は数十秒待ってからストレージシステムのリフレッシュ（AddStorageArrayコマンド）を実行してください。

Virtual Storage Platform（FCoE接続以外），Universal Storage Platform V/VM，Hitachi USP，およびHUS VMの書式

HiCommandCLI [URL] ModifyPort [オプション]
serialnum=シリアル番号 model=モデル
{port=ポート番号|portname=ポート名}
[topology=ポートの新しいトポロジー]
[fibreaddr=ポートの新しいファイバーチャネルのアドレス]
[channelspeed={0|1|2|4|8}] [lunsec={true|false}]
[domain=ドメインID]
[nickname={新しいホストストレージドメイン名|既存のホストストレージドメイン名}]
[newdomainnickname=新しいホストストレージドメイン名]
[hostmode=ポートのホストモード]
[hostmodeoption=ホストモードオプションのリスト]
[wwn=WWN wwnnickname=WWNのニックネーム]
[wwn=WWN newwwnnickname=WWNの新しいニックネーム]
[wwnnickname=WWNのニックネーム newwwnnickname=WWNの新しいニックネーム]
重要
8GbpsはVirtual Storage Platform，Universal Storage Platform V/VM，またはHUS VMの場合だけ指定できます。

Virtual Storage Platformの書式（FCoE接続の場合）

HiCommandCLI [URL] ModifyPort [オプション]
serialnum=シリアル番号 model=モデル
{port=ポート番号|portname=ポート名}
[fibreaddr=ポートの新しいファイバーチャネルのアドレス]
[lunsec={true|false}]
[domain=ドメインID]
[nickname={新しいホストストレージドメイン名|既存のホストストレージドメイン名}]
[newdomainnickname=新しいホストストレージドメイン名]
[hostmode=ポートのホストモード]
[hostmodeoption=ホストモードオプションのリスト]
[wwn=WWN wwnnickname=WWNのニックネーム]
[wwn=WWN newwwnnickname=WWNの新しいニックネーム]
[wwnnickname=WWNのニックネーム newwwnnickname=WWNの新しいニックネーム]

SANRISE9900Vの書式

HiCommandCLI [URL] ModifyPort [オプション]
serialnum=シリアル番号 model=モデル
{port=ポート番号|portname=ポート名}
[topology=ポートの新しいトポロジー]
[fibreaddr=ポートの新しいファイバーチャネルのアドレス]
[channelspeed={0|1|2}] [lunsec={true|false}]
[domain=ドメインID]
[nickname={新しいホストストレージドメイン名|既存のホストストレージドメイン名}]
[newdomainnickname=新しいホストストレージドメイン名]
[hostmode=ポートのホストモード]
[wwn=WWN wwnnickname=WWNのニックネーム]
[wwn=WWN newwwnnickname=WWNの新しいニックネーム]
[wwnnickname=WWNのニックネーム newwwnnickname=WWNの新しいニックネーム]

HUS100，Hitachi AMS2000/AMS/WMS，およびHitachi SMSの書式（ファイバーチャネル接続の場合）

HiCommandCLI [URL] ModifyPort [オプション]
serialnum=シリアル番号 model=モデル
{port=ポート番号|portname=ポート名}
[topology=ポートの新しいトポロジー]
[fibreaddr=ポートの新しいファイバーチャネルのアドレス]
[channelspeed={0|1|2|4|8}] [lunsec={true|false}]
[portoption=ポートの新しいオプションリスト]
[domain=ドメインID]
[nickname={新しいホストストレージドメイン名|既存のホストストレージドメイン名}]
[newdomainnickname=新しいホストストレージドメイン名]
[hostmode=ポートのホストモード]
[hostmode2=ポートのホスト接続モード2のリスト]
[wwn=WWN wwnnickname=WWNのニックネーム]
[wwn=WWN newwwnnickname=WWNの新しいニックネーム]
[wwnnickname=WWNのニックネーム newwwnnickname=WWNの新しいニックネーム]
[platform=簡易設定オプション（プラットフォーム）]
[middleware=簡易設定オプション（ミドルウェア）]※
[alternatepath=簡易設定オプション（交替パス）]※
[failover=簡易設定オプション（フェイルオーバー）]※
[additionalparameter=簡易設定オプション（追加パラメーター）]※

注※
ストレージシステムによって，指定できるパラメーターが異なります。

HUS100の書式（iSCSI接続の場合）

HiCommandCLI [URL] ModifyPort [オプション]
serialnum=シリアル番号 model=モデル
{port=ポート番号|portname=ポート名}
[lunsec={true|false}]
[portoption=ポートの新しいオプションリスト]
[domain=ドメインID]
[nickname={新しいホストストレージドメイン名|既存のホストストレージドメイン名}]
[newdomainnickname=新しいホストストレージドメイン名]
[hostmode=ポートのホストモード]
[hostmode2=ポートのホスト接続モード2のリスト]
[ipaddress=ポートのIPアドレス]
[subnetmask=ポートのサブネットマスク]
[gateway=ポートのゲートウェイのIPアドレス]
[ipv6settingmode={disable|enable}]
[linklocalsettingmode={auto|manual}]
[linklocaladdress=リンクローカルアドレス]
[globalsettingmode={auto|manual}]
[globaladdress1=グローバルアドレス1]
[globaladdress2=グローバルアドレス2]
[gatewayforipv6=ポートのゲートウェイのIPアドレス]
[netportnum=ポート番号]
[keepalivetime=キープアライブタイム]
[mtu={1500|4500|9000}]
[vlansettingmode={disable|enable}]
[vlanid=VLANのID]
[domainiscsiname=ホストストレージドメインのiSCSIネーム]
[iscsiname=ホストのiSCSIネーム
newiscsinickname=ホストのiSCSIネームの新しいニックネーム]
[iscsinickname=ホストのiSCSIネームのニックネーム
newiscsinickname=ホストのiSCSIネームの新しいニックネーム]
[platform=簡易設定オプション（プラットフォーム）]
[middleware=簡易設定オプション（ミドルウェア）]
[windowscale={disable|enable}]

Hitachi AMS2000の書式（iSCSI接続の場合）

HiCommandCLI [URL] ModifyPort [オプション]
serialnum=シリアル番号 model=モデル
{port=ポート番号|portname=ポート名}
[lunsec={true|false}]
[portoption=ポートの新しいオプションリスト]
[domain=ドメインID]
[nickname={新しいホストストレージドメイン名|既存のホストストレージドメイン名}]
[newdomainnickname=新しいホストストレージドメイン名]
[hostmode=ポートのホストモード]
[hostmode2=ポートのホスト接続モード2のリスト]
[ipaddress=ポートのIPアドレス]
[subnetmask=ポートのサブネットマスク]
[gateway=ポートのゲートウェイのIPアドレス]
[netportnum=ポート番号]
[keepalivetime=キープアライブタイム]
[mtu={1500|4500|9000}]
[domainiscsiname=ホストストレージドメインのiSCSIネーム]
[iscsiname=ホストのiSCSIネーム
newiscsinickname=ホストのiSCSIネームの新しいニックネーム]
[iscsinickname=ホストのiSCSIネームのニックネーム
newiscsinickname=ホストのiSCSIネームの新しいニックネーム]
[platform=簡易設定オプション（プラットフォーム）]
[middleware=簡易設定オプション（ミドルウェア）]

Hitachi AMS/WMSおよびHitachi SMSの書式（iSCSI接続の場合）

HiCommandCLI [URL] ModifyPort [オプション]
serialnum=シリアル番号 model=モデル
{port=ポート番号|portname=ポート名}
[lunsec={true|false}]
[portoption=ポートの新しいオプションリスト]
[domain=ドメインID]
[nickname={新しいホストストレージドメイン名|既存のホストストレージドメイン名}]
[newdomainnickname=新しいホストストレージドメイン名]
[hostmode=ポートのホストモード]
[hostmode2=ポートのホスト接続モード2のリスト]
[ipaddress=ポートのIPアドレス]
[subnetmask=ポートのサブネットマスク]
[gateway=ポートのゲートウェイのIPアドレス]
[netportnum=ポート番号]
[keepalivetime=キープアライブタイム]
[domainiscsiname=ホストストレージドメインのiSCSIネーム]
[iscsiname=ホストのiSCSIネーム
newiscsinickname=ホストのiSCSIネームの新しいニックネーム]
[iscsinickname=ホストのiSCSIネームのニックネーム
newiscsinickname=ホストのiSCSIネームの新しいニックネーム]
[platform=簡易設定オプション（プラットフォーム）]
[middleware=簡易設定オプション（ミドルウェア）]※
[alternatepath=簡易設定オプション（交替パス）]※
[failover=簡易設定オプション（フェイルオーバー）]※
[additionalparameter=簡易設定オプション（追加パラメーター）]※

注※
ストレージシステムによって，指定できるパラメーターが異なります。

SANRISE9500Vの書式

HiCommandCLI [URL] ModifyPort [オプション]
serialnum=シリアル番号 model=モデル
{port=ポート番号|portname=ポート名}
[topology=ポートの新しいトポロジー]
[fibreaddr=ポートの新しいファイバーチャネルのアドレス]
[lunsec={true|false}]
[portoption=ポートの新しいオプションリスト]
[domain=ドメインID]
[nickname={新しいホストストレージドメイン名|既存のホストストレージドメイン名}]
[newdomainnickname=新しいホストストレージドメイン名]
[hostmode=ポートのホストモード]
[hostmode2=ポートのホスト接続モード2のリスト]
[wwn=WWN wwnnickname=WWNのニックネーム]
[wwn=WWN newwwnnickname=WWNの新しいニックネーム]
[wwnnickname=WWNのニックネーム newwwnnickname=WWNの新しいニックネーム]
[platform=簡易設定オプション（プラットフォーム）]
[alternatepath=簡易設定オプション（交替パス）]
[failover=簡易設定オプション（フェイルオーバー）]
[additionalparameter=簡易設定オプション（追加パラメーター）]

パラメーター

表4-62 ModifyPortコマンドのパラメーター

パラメーター名 指定のレベル 説明
serialnum 必須 ポートのストレージシステムのシリアル番号
model 必須 ポートのストレージシステムのモデル
port 任意 ポートの番号
portまたはportnameのどちらか一方を必ず指定してください。また，これらのパラメーターを同時には指定しないでください。同時に指定するとエラーとなります。
portname 任意 ポート名
portまたはportnameのどちらか一方を必ず指定してください。また，これらのパラメーターを同時には指定しないでください。同時に指定するとエラーとなります。
topology※1，※2 任意 ポートの新規トポロジー値
指定できる値は次のとおりです。
Virtual Storage Platform，Universal Storage Platform V/VM，Hitachi USP，SANRISE9900V，およびHUS VMの場合：
  • Fabric(on), FC-AL
  • Fabric(off), FC-AL
  • Fabric(on), Point-to-Point
  • Fabric(off), Point-to-Point
HUS100，Hitachi AMS2000/AMS/WMS，Hitachi SMS，およびSANRISE9500Vの場合：
  • Loop
  • Point-to-Point
fibreaddr※1 任意 ポートの新規ファイバーチャネルアドレス（16進数文字列表現）
channelspeed※1，※2 任意
（Virtual Storage Platform
Universal Storage Platform V/VM
Hitachi USP
SANRISE9900V
HUS VM
HUS100
Hitachi AMS2000/AMS/WMS
Hitachi SMS）
 ポートのファイバーチャネルの新規伝送速度
  • 0：自動
  • 1：1Gbps
  • 2：2Gbps
  • 4：4Gbps
  • 8：8Gbps
指定できる値はストレージシステムによって異なります。
  • Virtual Storage Platform，Universal Storage Platform V/VM，およびHUS VM：0，1，2，4，8
  • Hitachi USP：0，1，2，4
  • SANRISE9900V：0，1，2
  • HUS100：0，2，4，8
  • Hitachi AMS2000およびHitachi SMS：0，1，2，4，8
    8GbpsはHitachi AMS2300/2500またはハードウェアレビジョンが0200のHitachi AMS2100の場合だけ指定できます。
  • Hitachi AMS：
    ファームウェアのバージョンが0720/x-S以前，0720/x-Xの場合：0，1，2
    ファームウェアのバージョンが0710/x-M以降，0723/x-S以降，0723/x-X以降，0730/x-H以降の場合：0，1，2，4
  • Hitachi WMS：0，1，2
lunsec 任意 LUN Securityの新規設定を有効化（trueまたはfalse）
portoption 任意
（HUS100
Hitachi AMS2000/AMS/WMS
Hitachi SMS
SANRISE9500V）
 ポートのオプションのリスト
セミコロンで区切って指定します。
すべてのストレージシステムで指定できる値は次のとおりです。
  • Reset ALL LIP Port Mode
  • Reset/LIP Mode (Process)
  • Reset/LIP Mode (Signal)
特定のストレージシステムで指定できる値は次のとおりです。
HUS100：
  • Autodiscover New HG Mode（ファームウェアのバージョンがx910/B以降の場合）
  • Command Queue Expansion Mode（ファームウェアのバージョンがx935/A以降の場合）
  • Command Unique Response Mode
  • Disable Selective Ack Mode
  • PLOGI Response Quick Mode（ファームウェアのバージョンがx935/A以降の場合）
  • PLOGI Timeout Prevention Mode
Hitachi AMS2000：
  • Command Unique Response Mode（ファームウェアのバージョンがx890/H-x以降の場合）
  • CPU Load Reduction for Cross-CTL I/O Mode（ファームウェアのバージョンがx888/Aとx890/Aを除く，x885/F-x以降で，Hitachi AMS2500の場合）
  • Disable Autodiscover New HG Mode（ファームウェアのバージョンがx8B5/A以降の場合）
  • PLOGI Response Quick Mode（ファームウェアのバージョンがx8B8/V以降の場合）
  • PLOGI Timeout Prevention Mode（ファームウェアのバージョンがx893/E以降の場合）
Hitachi SMS：
  • Disable Autodiscover New HG Mode（ファームウェアのバージョンがx8B5/A以降の場合）
  • PLOGI Timeout Prevention Mode（ファームウェアのバージョンがx893/E以降の場合）
SANRISE9500V：
  • Read Frame Min 128 Byte Mode
ipaddress※1 任意
（HUS100
Hitachi AMS2000/AMS/WMS
Hitachi SMS）
 ポートのIPアドレス（IPv4）
subnetmask※1 任意
（HUS100
Hitachi AMS2000/AMS/WMS
Hitachi SMS）
 ポートのサブネットマスク（IPv4）
gateway※1 任意
（HUS100
Hitachi AMS2000/AMS/WMS
Hitachi SMS）
 ポートのゲートウェイのIPアドレス（IPv4）
ipv6settingmode※1 任意
（HUS100）
 ポートのIPv6のIPアドレスを有効にするかどうかを指定します。
  • disable：無効
  • enable：有効
linklocalsettingmode※1 任意
（HUS100）
 リンクローカルアドレスの設定方法
ipv6settingmodeがenableの場合にだけ設定を変更できます。
  • auto：自動で設定する
  • manual：手動で設定する
linklocaladdress※1 任意
（HUS100）
 リンクローカルアドレス
ipv6settingmodeがenable，かつlinklocalsettingmodeがmanualの場合にだけ設定を変更できます。
指定できるIPv6のアドレスは，fe80:0000:0000:0000:0000:0000:0000:0000～fe80:0000:0000:0000:ffff:ffff:ffff:ffffです。
設定を無効にする場合は，fe80:0000:0000:0000:0000:0000:0000:0000を指定します。
globalsettingmode※1 任意
（HUS100）
 グローバルアドレスの設定方法
ipv6settingmodeがenableの場合にだけ設定を変更できます。
  • auto：自動で設定する
  • manual：手動で設定する
globaladdress1※1 任意
（HUS100）
 グローバルアドレス1
ipv6settingmodeがenable，かつglobalsettingmodeがmanualの場合にだけ設定を変更できます。
設定を無効にする場合は，::を指定します。
globaladdress2※1 任意
（HUS100）
 グローバルアドレス2
ipv6settingmodeがenable，かつglobalsettingmodeがmanualの場合にだけ設定を変更できます。
設定を無効にする場合は，::を指定します。
gatewayforipv6※1 任意
（HUS100）
 ポートのゲートウェイのIPアドレス（IPv6）
ipv6settingmodeがenableの場合にだけ設定を変更できます。
netportnum※1 任意
（HUS100
Hitachi AMS2000/AMS/WMS
Hitachi SMS）
 ポート番号
keepalivetime※1 任意
（HUS100
Hitachi AMS2000/AMS/WMS
Hitachi SMS）
 キープアライブタイム
指定できる値は30～64,800秒です。
mtu※1 任意
（HUS100
Hitachi AMS2000）
 MTU
指定できる値を次に示します。
HUS100の場合：1500，4500，および9000
Hitachi AMS2000の場合：
  • 10Gbps iSCSIインタフェースボードのとき：1500，4500，および9000
  • 1Gbps iSCSIインタフェースボードのとき：1500
vlansettingmode※1 任意
（HUS100）
 VLANを有効にするかどうかを指定します。
  • disable：無効
  • enable：有効
enableに変更する場合は，パラメーターvlanidを同時に指定する必要があります。
vlanid※1 任意
（HUS100）
 VLANのID
vlansettingmodeがenableの場合にだけ設定を変更できます。
domain 任意 ホストストレージドメインのドメインID
ホストストレージドメインの属性である，nickname，newdomainnickname，hostmode，hostmode2，hostmodeoption，wwn，wwnnickname，newwwnnickname，platform，middleware，alternatepath，failover，またはadditionalparameterを指定する場合は，パラメーターdomainまたはnicknameのどちらか一方を必ず指定してください。また，このパラメーターを指定する場合はホストストレージドメインの属性を少なくとも1つは指定する必要があります。このパラメーターは10進数または16進数で指定できます。16進数で指定する場合は，プレフィックスとして0xを付けてください。
実行結果は10進数で出力されます。
nickname 任意 ホストストレージドメインのニックネーム
このパラメーターはdomainを指定するかどうかによって指定する値が異なります。

domainを指定する場合：
ホストストレージドメインの新しいニックネームを指定します。

domainを指定しない場合：
操作するホストストレージドメインのニックネームを指定します。
使用できる文字は次のとおりです。
A～Z a～z 0～9 ! # $ % & ' ( )
+ - . = @ [ ] ^ _ ` { } ~ スペース
最初または最後の文字にスペースを使用できません。
HUS100，Hitachi AMS2000/AMS/WMS，Hitachi SMS，およびSANRISE9500Vの場合，バッククォート（`）は使用できません。
指定できる文字数は次のとおりです。
  • Virtual Storage Platform：1～64バイト
  • Universal Storage Platform V/VM：1～32バイト
  • Hitachi USP：
    マイクロコードのバージョンが50-04-01より前の場合：
    1～16バイト
    マイクロコードのバージョンが50-04-01以降の場合：
    1～32バイト
  • SANRISE9900V：1～8バイト
  • HUS VM：1～64バイト
  • HUS100：1～32バイト
  • Hitachi AMS2000：1～32バイト
  • Hitachi SMS：1～32バイト
  • Hitachi AMS/WMS：
    ホストストレージドメインのドメインタイプがホストグループの場合：1～16バイト
    ホストストレージドメインのドメインタイプがiSCSIターゲットの場合：1～32バイト
  • SANRISE9500V：
    ファームウェアのバージョンがx6x9/Mより前の場合：
    1～8バイト
    ファームウェアのバージョンがx6x9/M以降の場合：
    1～16バイト
newdomainnickname 任意 ホストストレージドメインの新しいニックネーム
ストレージシステムに作成されるホストグループまたはiSCSIターゲットに設定する名前を指定します。
このパラメーターを指定する場合，パラメーターdomainまたはnicknameのどちらか一方を必ず指定してください。
Device Managerにホストを登録する方法としてHostScanコマンドを使用する場合，パラメーターnewdomainnicknameには，このホストストレージドメインを利用するホストのホスト名を指定してください。HostScanコマンドについては，「4.4.9 HostScan」を参照してください。
hostmode※3 任意 ポートのホストモード
指定できる値については，「表4-5 パラメーターhostmodeに指定できる値」を参照してください。
このパラメーターを指定する場合，パラメーターdomainまたはnicknameのどちらか一方を必ず指定してください。
このパラメーターを省略した場合，簡易設定用パラメーター（platform，middleware，alternatepath，failover，またはadditionalparameter）を指定しているときには，簡易設定用パラメーターに指定された値の組み合わせから推奨されるホストモードが設定されます。
hostmode2※3 任意
（HUS100
Hitachi AMS2000/AMS/WMS
Hitachi SMS
SANRISE9500V）
 ポートのホスト接続モード2のリスト
複数指定する場合は，セミコロンで区切って指定します。
「表4-6 パラメーターhostmode2に指定できる値」に一覧されている文字列のどれかを設定できます。
すでに設定されている値を削除する場合，値を指定しないでパラメーターを指定します。
このパラメーターを指定する場合，パラメーターdomainまたはnicknameのどちらか一方を必ず指定してください。
このパラメーターを省略した場合，簡易設定用パラメーター（platform，middleware，alternatepath，failover，またはadditionalparameter）を指定しているときには，簡易設定用パラメーターに指定された値の組み合わせから推奨されるホスト接続モード2が設定されます。
hostmodeoption 任意
（Virtual Storage Platform
Universal Storage Platform V/VM
Hitachi USP
HUS VM）
 ホストモードオプションのリスト
複数指定する場合は，セミコロンで区切って指定します。
指定できる値については，「表4-7 パラメーターhostmodeoptionに指定できる値」を参照してください。
このパラメーターを指定した場合，すでに設定されている値は削除され，新しく指定した値が設定されます。
このパラメーターを指定する場合，パラメーターdomainまたはnicknameのどちらか一方を必ず指定してください。
wwn※1 任意 ホストストレージドメインにセキュリティを設定するWWN
複数指定する場合はコンマで区切ります。
このパラメーターを指定する場合，パラメーターdomainまたはnicknameのどちらか一方を必ず指定してください。
このパラメーターを指定する場合，wwnnicknameまたはnewwwnnicknameのどちらか一方を必ず指定してください。また，パラメーターに指定する値の数は同じでなければなりません。
wwnnickname※1 任意 WWNのニックネーム
複数指定する場合はコンマで区切ります。
このパラメーターはwwnを指定するかどうかによって指定する値が異なります。

wwnを指定する場合：
WWNの新しいニックネームを指定します。

wwnを指定しない場合：
ホストストレージドメインにセキュリティを設定するWWNのニックネームを指定します。
パラメーターwwnを指定し，パラメーターwwnnicknameを指定しなかった場合は，WWNのニックネームは変更されません。
対応するパラメーターwwnとパラメーターwwnnicknameを同じ順序で指定する必要があります。
使用できる文字は次のとおりです。
A～Z a～z 0～9 ! # $ % & ' ( )
+ - . = @ [ ] ^ _ ` { } ~ スペース
最初または最後の文字にスペースを使用できません。
HUS100，Hitachi AMS2000/AMS/WMS，Hitachi SMS，およびSANRISE9500Vの場合，バッククォート（`）は使用できません。
指定できる文字数は次のとおりです。
  • Virtual Storage Platform：1～64バイト
  • Universal Storage Platform V/VM：1～32バイト
  • Hitachi USP：
    マイクロコードのバージョンが50-04-01より前の場合：
    1～16バイト
    マイクロコードのバージョンが50-04-01以降の場合：
    1～32バイト
  • SANRISE9900V：1～8バイト
  • HUS VM：1～64バイト
  • HUS100：1～32バイト
  • Hitachi AMS2000：1～32バイト
  • Hitachi SMS：1～32バイト
  • Hitachi AMS/WMS：1～16バイト
  • SANRISE9500V：
    ファームウェアのバージョンがx6x9/M以降の場合：
    1～8バイト
    ファームウェアのバージョンがx6x9/M以降の場合：
    1～16バイト
このパラメーターを指定する場合，パラメーターdomainまたはnicknameのどちらか一方を必ず指定してください。
このパラメーターを指定する場合，wwnまたはnewwwnnicknameのどちらか一方を必ず指定してください。また，パラメーターに指定する値の数は同じでなければなりません。
newwwnnickname※1 任意 WWNの新しいニックネーム
このパラメーターを指定する場合，パラメーターdomainまたはnicknameのどちらか一方を必ず指定してください。
このパラメーターを指定する場合，wwnまたはwwnnicknameのどちらか一方を必ず指定してください。また，パラメーターに指定する値の数は同じでなければなりません。
domainiscsiname※1 任意
（HUS100
Hitachi AMS2000/AMS/WMS
Hitachi SMS）
 ホストストレージドメイン（iSCSIターゲット）のiSCSIネーム
iSCSIネームは，iqn形式またはeui形式で指定してください。
使用できる文字は次のとおりです。
A～Z a～z 0～9 - . :
iSCSIネームの大文字と小文字は区別されません。
指定できる文字数は1～223バイトです。
iscsiname※1 任意
（HUS100
Hitachi AMS2000/AMS/WMS
Hitachi SMS）
 ホストストレージドメインにセキュリティを設定するホスト（iSCSIイニシエーター）のiSCSIネーム
iSCSIネームは，iqn形式またはeui形式で指定してください。
複数指定する場合は，コンマで区切って指定します。
使用できる文字は次のとおりです。
A～Z a～z 0～9 - . :
iSCSIネームの大文字と小文字は区別されません。
指定できる文字数は1～223バイトです。
このパラメーターを指定する場合，パラメーターnewiscsinicknameも必ず指定します。また，パラメーターに指定する値の数は同じでなければなりません。
パラメーターiscsinameおよびiscsinicknameを同時に指定しないでください。同時に指定するとエラーとなります。
iscsinickname※1 任意
（HUS100
Hitachi AMS2000/AMS/WMS
Hitachi SMS）
 ホスト（iSCSIイニシエーター）のiSCSIネームのニックネーム
複数指定する場合は，コンマで区切って指定します。また，パラメーターiscsinameおよびnewiscsinicknameに指定する数は同じでなければなりません。
使用できる文字は次のとおりです。
A～Z a～z 0～9 ! # $ % & ' ( )
+ - . = @ [ ] ^ _ { } ~ スペース
最初または最後の文字にスペースを使用できません。
指定できる文字数は1～32バイトです。
このパラメーターを指定する場合，パラメーターnewiscsinicknameも必ず指定します。また，パラメーターに指定する値の数は同じでなければなりません。
パラメーターiscsinameおよびiscsinicknameを同時に指定しないでください。同時に指定するとエラーとなります。
newiscsinickname※1 任意
（HUS100
Hitachi AMS2000/AMS/WMS
Hitachi SMS）
 ホスト（iSCSIイニシエーター）のiSCSIネームの新しいニックネーム
複数指定する場合は，コンマで区切って指定します。
使用できる文字は次のとおりです。
A～Z a～z 0～9 ! # $ % & ' ( )
+ - . = @ [ ] ^ _ { } ~ スペース
最初または最後の文字にスペースを使用できません。
指定できる文字数は1～32バイトです。
このパラメーターを指定する場合，パラメーターiscsinameまたはiscsinicknameのどちらか一方を必ず指定してください。また，パラメーターに指定する値の数は同じでなければなりません。
platform※3 任意
（HUS100
Hitachi AMS2000/AMS/WMS
Hitachi SMS
SANRISE9500V※4）
 ホストモードおよびホスト接続モード2の簡易設定オプション（プラットフォーム）
簡易設定用パラメーターに指定されたオプション値の組み合わせから，推奨されるホストモード（hostmode）およびホスト接続モード2（hostmode2）が設定されます。
このパラメーターに指定できるオプション値については，GUIを参照してください。
パラメーターhostmodeまたはhostmode2と同時に指定した場合，hostmodeまたはhostmode2で指定した値が設定されます。
すでに設定されている値を削除する場合，値を指定しないでパラメーターを指定します。
このパラメーターを指定する場合，パラメーターdomainまたはnicknameのどちらか一方を必ず指定してください。
middleware※3 任意
（HUS100
Hitachi AMS2000
Hitachi SMS）
 ホストモードおよびホスト接続モード2の簡易設定オプション（ミドルウェア）
簡易設定用パラメーターに指定されたオプション値の組み合わせから，推奨されるホストモード（hostmode）およびホスト接続モード2（hostmode2）が設定されます。
このパラメーターに指定できるオプション値については，GUIを参照してください。
パラメーターhostmodeまたはhostmode2と同時に指定した場合，hostmodeまたはhostmode2で指定した値が設定されます。
すでに設定されている値を削除する場合，値を指定しないでパラメーターを指定します。
このパラメーターを指定する場合，パラメーターdomainまたはnicknameのどちらか一方を必ず指定してください。
alternatepath※3 任意
（Hitachi AMS/WMS
SANRISE9500V※4）
 ホストモードおよびホスト接続モード2の簡易設定オプション（交替パス）
簡易設定用パラメーターに指定されたオプション値の組み合わせから，推奨されるホストモード（hostmode）およびホスト接続モード2（hostmode2）が設定されます。
このパラメーターに指定できるオプション値については，GUIを参照してください。
パラメーターhostmodeまたはhostmode2と同時に指定した場合，hostmodeまたはhostmode2で指定した値が設定されます。
すでに設定されている値を削除する場合，値を指定しないでパラメーターを指定します。
このパラメーターを指定する場合，パラメーターdomainまたはnicknameのどちらか一方を必ず指定してください。
failover※3 任意
（Hitachi AMS/WMS
SANRISE9500V※4）
 ホストモードおよびホスト接続モード2の簡易設定オプション（フェイルオーバー）
簡易設定用パラメーターに指定されたオプション値の組み合わせから，推奨されるホストモード（hostmode）およびホスト接続モード2（hostmode2）が設定されます。
このパラメーターに指定できるオプション値については，GUIを参照してください。
パラメーターhostmodeまたはhostmode2と同時に指定した場合，hostmodeまたはhostmode2で指定した値が設定されます。
すでに設定されている値を削除する場合，値を指定しないでパラメーターを指定します。
このパラメーターを指定する場合，パラメーターdomainまたはnicknameのどちらか一方を必ず指定してください。
additionalparameter※3 任意
（Hitachi AMS/WMS
SANRISE9500V※4）
 ホストモードおよびホスト接続モード2の簡易設定オプション（追加パラメーター）
簡易設定用パラメーターに指定されたオプション値の組み合わせから，推奨されるホストモード（hostmode）およびホスト接続モード2（hostmode2）が設定されます。
このパラメーターに指定できるオプション値（数字）については，GUIを参照してください。
パラメーターhostmodeまたはhostmode2と同時に指定した場合，hostmodeまたはhostmode2で指定した値が設定されます。
複数指定する場合は，セミコロンで区切って指定します。
すでに設定されている値を削除する場合，値を指定しないでパラメーターを指定します。
このパラメーターを指定する場合，パラメーターdomainまたはnicknameのどちらか一方を必ず指定してください。
windowscale※1 任意
（HUS100）
 Window Scaleを有効にするかどうかを指定します。大文字と小文字は区別されません。このパラメーターを指定するために必要なファームウェアのバージョンはx955/A以降です。
  • disable：無効
  • enable：有効

注※1
パラメーターtopology，fibreaddr，channelspeed，wwn，wwnnickname，およびnewwwnnicknameは，ホストグループのパラメーターです。また，パラメーターipaddress，subnetmask，gateway，ipv6settingmode，linklocalsettingmode，linklocaladdress，globalsettingmode，globaladdress1，globaladdress2，gatewayforipv6，netportnum，keepalivetime，mtu，vlansettingmode，vlanid，domainiscsiname，iscsiname，iscsinickname，newiscsinickname，およびwindowscaleは，iSCSIターゲットのパラメーターです。ホストグループのパラメーターおよびiSCSIターゲットのパラメーターを同時に指定しないでください。同時に指定するとエラーとなります。

注※2
パラメーターtopologyおよびchannelspeedは，FCoE接続の場合には指定できません。

注※3
パラメーターhostmode，hostmode2と簡易設定用パラメーター（platform，middleware，alternatepath，failover，およびadditionalparameter）の関係については，「4.1.4 AddHostStorageDomain」を参照してください。

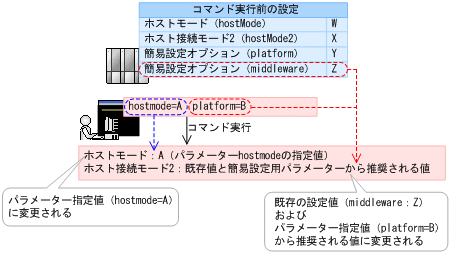

ModifyPortコマンドの場合，既存の設定値との関係にも注意が必要です。すでにホストモードやホスト接続モード2が設定されている場合のパラメーター指定値と設定値の関係を次の図に示します。

図4-5 パラメーター指定値と設定値の関係（ModifyPortコマンド）

[図]

注※4
SANRISE9500Vの場合，簡易設定用パラメーターでホストモードやホスト接続モード2を変更するには，バージョンx6x5以降のファームウェアが必要です。

事前に取得するパラメーター値

serialnumおよびmodel
GetStorageArrayコマンドの実行結果から取得してください。実行結果のarrayType値またはdisplayArrayType値をパラメーターmodelに指定してください。serialNumber値をパラメーターserialnumに指定してください。

port
GetStorageArray (subtarget=Port)コマンドの実行から取得してください。このコマンドを実行するときには，パラメーターmodelとパラメーターserialnumだけを指定し，パラメーターsubtargetにはPortを指定してください。実行結果では，An instance of Portの下にportID値が表示されます。このportID値をパラメーターportの値として指定してください。

portname
GetStorageArray (subtarget=Port)コマンドの実行結果から取得してください。実行結果では，displayNameがAn instance of Portの下に表示されます。この値をportnameとして指定してください。

domain
GetStorageArray (subtarget=HostStorageDomain)コマンドの実行結果から取得してください。このコマンドを実行するときにはパラメーターmodelとパラメーターserialnumだけを指定し，パラメーターsubtargetにはHostStorageDomainを指定してください。実行結果では，An instance of HostStorageDomainの下にdomainID値が表示されます。このdomainID値をパラメーターdomainの値として指定してください。

nickname
GetStorageArray (subtarget=Port)コマンドの実行結果から取得してください。GetStorageArrayコマンドを実行する時には，パラメーターmodelとパラメーターserialnumだけを指定し，パラメーターsubtargetにPort，パラメーターportsubinfoにHostStorageDomainを指定してください。次にAn instance of HostStorageDomainとして実行結果に表示されているnicknameの値を指定してください。

wwnnickname
GetStorageArray (subtarget=HostStorageDomain, hsdsubinfo=WWN)コマンドの実行結果から取得してください。このコマンドを実行するときには，パラメーターmodelとパラメーターserialnumだけを指定し，パラメーターsubtargetにHostStorageDomain，パラメーターhsdsubinfoにWWNを指定してください。実行結果では，nicknameがAn instance of WWNの下に表示されます。この値をパラメーターwwnnicknameとして指定してください。このホストストレージドメインのWWNは，List of (nn) WWN elementsに表示されます。ここで，nnはWWNの数を示します。このリストから対象となるWWNを選択し，これをパラメーターwwnnicknameとして指定してください。

コマンド実行例1

この例では，ストレージシステム（シリアル番号：10001，モデル：HDS9980V）のポート（ポート番号：16）の設定を，ModifyPortコマンドで次のように変更します。

HiCommandCLI ModifyPort -o "D:\logs\ModifyPort.log" serialnum=10001 model=HDS9980V port=16 domain=0 hostmode=Standard "topology=Fabric(off),FC-AL" fibreaddr=73 lunsec=false channelspeed=1 "wwn=22.33.44.55.44.55.44.33, 11.33.22.33.44.33.22.22, 55.66.77.88.44.33.22.22" "wwnnickname=Jane,Jone,"

コマンド実行結果1

RESPONSE:
An instance of StorageArray
  .
  . (Attributes of StorageArray are omitted here)
  .
  List of 1 Port elements:
    An instance of Port
      objectID=PORT.HDS9980V.10001.16
      portID=16
      portType=Fibre
      fibreAddress=73
      topology=Fabric(off), FC-AL
      displayName=CL2-A
      lunSecurityEnabled=false
      controllerID=5
      worldWidePortName=50.06.0E.80.03.3A.99.10
      channelSpeed=1
      portRole=Target
      slprNumber=-1
      portNumber=-1
      keepAliveTime=-1
      List of 1 HostStorageDomain elements:
        An instance of HostStorageDomain
          objectID=HSDOMAIN.HDS9980V.10001.16.0
          portID=16
          portName=CL2-A
          domainID=0
          hostMode=Standard
          displayName=CL2-A-0
          domainType=0
          nickname=HDvM1000
          List of 3 WWN elements:
            An instance of WWN
              WWN=22.33.44.55.44.55.44.33
              nickname=Jane
            An instance of WWN
              WWN=11.33.22.33.44.33.22.22
              nickname=Jone
            An instance of WWN
              WWN=55.66.77.88.44.33.22.22
              nickname=

コマンド実行例2

この例では，ストレージシステム（シリアル番号：92100001，モデル：D850S）のポート（ポート番号：4）のIPv6のIPアドレスに関する設定，MTUおよびVLANの設定を変更します。IPv6のIPアドレスに関する設定では，リンクローカルアドレスとグローバルアドレスを手動で変更しています。また，Window Scaleの設定を有効に変更しています。

HiCommandCLI ModifyPort -o "D:\logs\ModifyPort.log" serialnum=92100001 model=D850S port=4 ipv6settingmode=enable linklocalsettingmode=manual linklocaladdress=fe80:0000:0000:0000:0200:87ff:fe53:4986 globalsettingmode=manual globaladdress1=fec0::1111:2222:3333:4444:5555 globaladdress2=fec0::1111:2222:3333:4444:6666 mtu=4500 vlansettingmode=enable vlanid=1 windowscale=enable

コマンド実行結果2

RESPONSE:
An instance of StorageArray
  .
  . (Attributes of StorageArray are omitted here)
  .
  List of 1 Port elements:
    An instance of Port
      objectID=PORT.D850S.92100001.4
      portID=4
      portType=ISCSI
      topology=Undefined
      displayName=CTL0-E
      lunSecurityEnabled=true
      controllerID=0
      portOption=
      channelSpeed=-1
      portRole=Target
      slprNumber=-1
      ipAddress=192.168.115.131
      subnetMask=255.255.255.0
      gateway=0.0.0.0
      ipv6SettingMode=enable
      linklocalSettingMode=manual
      linklocalAddress=fe80::200:87ff:fe53:4986
      linklocalAddressStatus=5
      globalSettingMode=manual
      globalAddress1=fec0::1111:2222:3333:4444:5555
      globalAddress1Status=5
      globalAddress2=fec0::1111:2222:3333:4444:6666
      globalAddress2Status=5
      subnetPrefixLength=64
      gatewayForIPv6=::
      currentGatewayAddress=::
      gatewayAddressStatus=1
      portNumber=3260
      keepAliveTime=60
      mtu=4500
      vlanSettingMode=enable
      vlanID=1
      windowScale=enable

[目次] [前へ] [次へ]

All Rights Reserved. Copyright© 2010, 2014, Hitachi, Ltd.
