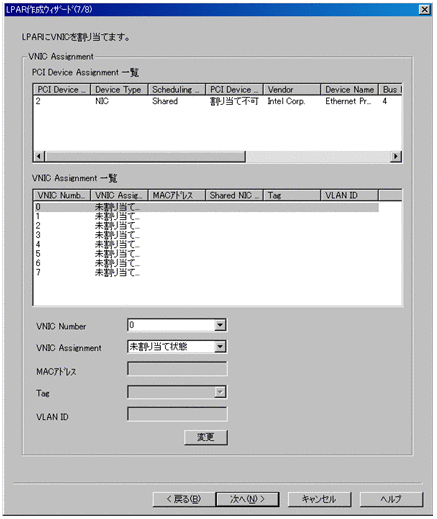

LPARに対する仮想NICの割り当てを設定します。

注意

このダイアログボックスでLPARに対する仮想NICの割り当てを設定する場合は，アドミニストレータでログインしてください。

　

項目の内容を次の表に示します。

項目		内容
PCI Device Assignment一覧	−	PCI Device Assignmentの情報が一覧で表示されます。
	PCI Device Number	HVMから識別するために各PCIデバイスに付けられた番号が表示されます。
	Device Type	PCIデバイスの種別が表示されます。 Reserved：予約 NIC：Network Interface Card SCSI：SCSI Controller FC：Fibre Channel USB：USB Controller Undefined：未定義 Unknown：不明
	Scheduling Mode	PCIデバイスのスケジューリングモードが表示されます。 Dedicated：占有モード Shared：共有モード Exclusive：排他共有機能USB Undefined：未定義 Unknown：不明
	PCI Device Assignment	各LPARに割り当てられたPCIデバイスの割り当て状態が表示されます。 割り当て状態：割り当て（未使用）状態 使用可能状態：割り当て（使用中）状態 割り当て不可：割り当てできない状態 未割り当て状態：未割り当て状態 Undefined：未定義 Unknown：不明
	Vendor	PCIデバイスのベンダ名が表示されます。
	Device Name	PCIデバイス名が表示されます。
	Bus Number	PCIバス番号が表示されます。
	Device Number	PCIデバイス番号が表示されます。
	Function Number	PCIファンクション番号が表示されます。
	Slot Number	NICが実装されているスロット番号が表示されます。 Gxy：Gigabit Etherの場合（x：サーバモジュール番号［0〜9］，y：BS320の場合だけコントローラ番号［0または1］を付加） Exy：拡張カードの場合（x：サーバモジュール番号［0〜9］，y：拡張カードスロット番号［0または1］） Iabc：IOEU上のスロットの場合（a：IOEU番号［0〜7］，bc：IOEU上のスロット番号［00〜15］） 数値：PCIスロット番号
	Shared NIC Number	PCIデバイスが共有NICの場合，共有NIC番号が表示されます。
VNIC Assignment一覧	−	VNIC Assignmentの情報が一覧で表示されます。
	VNIC Number	仮想NIC番号が表示されます。
	VNIC Assignment	各LPARに対する仮想NICの割り当て状態がネットワークセグメントの識別子で表示されます。 1a〜6b：物理NICに関連づけられたネットワークセグメント 数値部分は物理NICに割り当てられた共有NIC番号を示します。aまたはbは物理デバイスがA系かB系かを示します。 Va〜Vd：LPAR間でだけ通信できるネットワークセグメント 未割り当て状態：仮想NICが割り当てられていない
	MACアドレス※1	LPARのMACアドレスが表示されます。指定したMACアドレスまたは［Default］が表示されます。
	Shared NIC Number※1	共有NICの場合，共有NIC番号が1〜6の数値で表示されます。 LPAR間でだけ通信できるネットワークセグメントの場合，「VNIC」が表示されます。
	Tag※1	仮想NICのVLANモードが表示されます。 Tagged：Taggedポートに定義されている Untagged：Untaggedポートに定義されている Undefined：未定義 Unknown：不明
	VLAN ID※1	LPARに割り当てられているVLANのIDが1〜4094の数値で表示されます。複数定義がある場合，コンマで区切って表示されます。 すべてのVLANが割り当てられている場合，「ALL」が表示されます。 VLANが割り当てられていない場合，空白が表示されます。
VNIC Number※2		LPARへの仮想NICの割り当てを変更する仮想NICの番号を選択します。デフォルトは0です。
VNIC Assignment※2		［VNIC Number］で選択した仮想NICに対する割り当て状態をネットワークセグメントの識別子で選択します。デフォルトは［未割り当て状態］です。同一LPARに対して同じネットワークセグメントは1つだけ割り当てできます。 HVMの仕様によって，同一の物理NICのネットワークセグメントをすべて割り当てる必要がある場合があります。詳細については，マニュアル「BladeSymphonyユーザーズガイド」を参照してください。 1a〜6b：物理NICに関連づけられたネットワークセグメント 数値部分は物理NICに割り当てられた共有NIC番号を示します。aまたはbは物理デバイスがA系かB系かを示します。 Va〜Vd：LPAR間でだけ通信できるネットワークセグメント 未割り当て状態：仮想NICが割り当てられていない この項目の設定を変更すると，［MACアドレス］，［Tag］，［VLAN ID］の設定が初期化されます。未割り当て状態の場合，［MACアドレス］〜［VLAN ID］は設定できません。
MACアドレス※2※3		仮想NICのMACアドレスを指定します。xx.xx.xx.xx.xx.xxの形式で指定します。MACアドレスは「00.00.00.00.00.00」〜「FF.FF.FF.FF.FF.FF」の範囲で指定します。また，自動的に割り当てられるMACアドレスを使用する場合は，「Default」と指定します。 HVMの仕様によって，自動的に割り当てられるMACアドレスの範囲内の値は設定できない場合があります。詳細については，マニュアル「BladeSymphonyユーザーズガイド」を参照してください。
Tag※2		仮想NICのVLANモードを選択します。この項目の設定を変更すると，［VLAN ID］の設定が初期化されます。 Tagged：仮想NICのVLANモードがTaggedの場合 Untagged：仮想NICのVLANモードがUntaggedの場合 Undefined：仮想NICのVLANモードが未定義の場合 Undefinedに設定する場合，VLAN IDは設定できなくなります。
VLAN ID※2		［Tag］が「Tagged」または「Untagged」の場合，仮想NICに割り当てるVLANのVLAN IDを指定します。1〜4094の整数で指定します。 ［Tag］が「Tagged」の場合，複数のVLAN IDを半角のコンマで区切って指定できます。また，「ALL」と指定して，すべてのVLAN IDを指定することもできます。「ALL」は半角大文字で指定してください。 ［Tag］が「Untagged」の場合，VLAN IDは1個だけ指定できます。
変更		［VNIC Number］，［VNIC Assignment］，［MACアドレス］，［Tag］および［VLAN ID］を指定して，このボタンをクリックします。［VNIC Assignment一覧］の内容が変更されます。

（凡例）

−：該当しない

注※1

［VNIC Assignment］が「未割り当て状態」の場合は空白が表示されます。

注※2

この項目は，［VNIC Assignment一覧］に表示されている項目を選択して設定することもできます。

注※3

MACアドレスに「Default」以外を指定した場合，［HVM設定］ダイアログボックスで仮想NICシステム番号を変更しても，仮想NICのMACアドレスは自動的に変更されません。そのため，仮想NICのMACアドレスには「Default」を指定し，その後も変更しないことをお勧めします。
