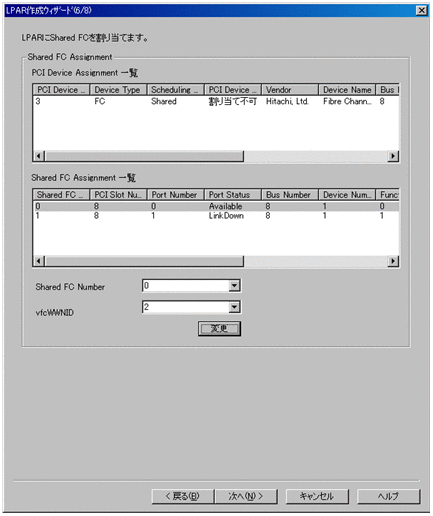

LPARに対する共有FCの割り当てを設定します。

注意

このダイアログボックスでLPARに対する共有FCの割り当てを設定する場合は，アドミニストレータでログインしてください。

　

項目の内容を次の表に示します。

項目		内容
PCI Device Assignment一覧	−	PCI Device Assignmentの情報が一覧で表示されます。
	PCI Device Number	HVMから識別するために各PCIデバイスに付けられた番号が表示されます。
	Device Type	PCIデバイスの種別が表示されます。 Reserved：予約 NIC：Network Interface Card SCSI：SCSI Controller FC：Fibre Channel USB：USB Controller Undefined：未定義 Unknown：不明
	Scheduling Mode	PCIデバイスのスケジューリングモードが表示されます。 Dedicated：占有モード Shared：共有モード Exclusive：排他共有機能USB Undefined：未定義 Unknown：不明
	PCI Device Assignment	各LPARに割り当てられたPCIデバイスの割り当て状態が表示されます。 割り当て状態：割り当て（未使用）状態 使用可能状態：割り当て（使用中）状態 割り当て不可：割り当てできない状態 未割り当て状態：未割り当て状態 Undefined：未定義 Unknown：不明
	Vendor	PCIデバイスのベンダ名が表示されます。
	Device Name	PCIデバイス名が表示されます。
	Bus Number	PCIバス番号が表示されます。
	Device Number	PCIデバイス番号が表示されます。
	Function Number	PCIファンクション番号が表示されます。
	Slot Number	FCが実装されているスロット番号が表示されます。 Exy：拡張カードの場合（x：サーバモジュール番号［0〜9］，y：拡張カードスロット番号［0または1］） Iabc：IOEU上のスロットの場合（a：IOEU番号［0〜7］，bc：IOEU上のスロット番号［00〜15］） 数値：PCIスロット番号
	Shared NIC Number	PCIデバイスが共有NICの場合，共有NIC番号が表示されます。
Shared FC Assignment一覧	−	Shared FC Assignmentの情報が一覧で表示されます。
	Shared FC Number	HVMから識別するために各FCに付けられた番号が表示されます。
	PCI Slot Number	FCが実装されているスロット番号が表示されます。 Exy：拡張カードの場合（x：サーバモジュール番号［0〜9］，y：拡張カードスロット番号［0または1］） Iabc：IOEU上のスロットの場合（a：IOEU番号［0〜7］，bc：IOEU上のスロット番号［00〜15］） 数値：PCIスロット番号
	Port Number	ポート番号が表示されます。
	Port Status	ポートの状態が表示されます。 Available：正常で使用できる状態 LinkDown：ケーブルが接続されていないため使用できない状態 ConfigCheck：構成上の問題で使用できない状態 ErrorCheck：回復できない障害状態 Undefined：未定義 Unknown：不明
	Bus Number	PCIバス番号が表示されます。
	Device Number	PCIデバイス番号が表示されます。
	Function Number	PCIファンクション番号が表示されます。
	Scheduling Mode	PCIデバイスのスケジューリングモードが表示されます。 Shared：共有モード
	vfcWWNID	設定されているvfcWWN-IDが表示されます。 数値：割り当てられたvfcWWN-ID 未割り当て状態：vfcWWN-IDを割り当てていない状態
	WWPN	FCのWWPNが表示されます。
	WWNN	FCのWWNNが表示されます。
Shared FC Number※		作成するLPARに割り当てる共有FCの番号を選択します。［Shared FC Assignment一覧］に情報が表示されている場合，デフォルトは0です。
vfcWWNID※		［Shared FC Number］で選択した共有FCに割り当てるvfcWWN-IDを選択します。共有FCを割り当てない場合は［未割り当て状態］を選択します。デフォルトは［Shared FC Number］で選択されているShared FC Assignmentの［vfcWWNID］の値です。
変更		［Shared FC Number］および［vfcWWNID］を指定して，このボタンをクリックします。［Shared FC Assignment一覧］の内容が変更されます。

（凡例）

−：該当しない

注※

この項目は，［Shared FC Assignment一覧］に表示されている項目を選択して設定することもできます。
