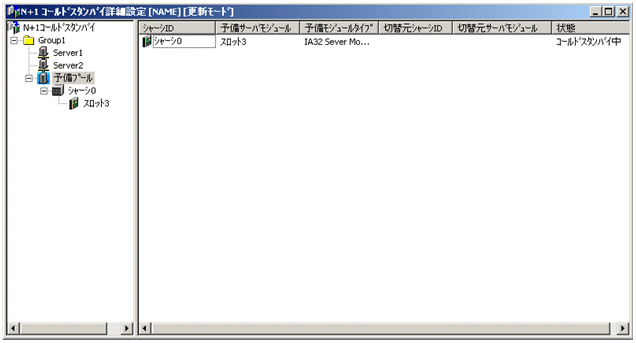

図1-48　［N+1コールドスタンバイ詳細設定］ウィンドウ（［予備プール］ノード選択時）

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［予備プール］ノードを選択すると，右ペインには次の項目が表示されます。

［予備プール］ノードの下位のシャーシノード，サーバモジュールノードを選択した場合も同じ項目が表示されます。

表示項目	表示内容
シャーシID	予備系サーバモジュールのシャーシIDが表示されます。
予備サーバモジュール	予備系サーバモジュールのスロット番号が表示されます。
予備モジュールタイプ	予備系サーバモジュールのモジュールタイプが表示されます。
切替元シャーシID	現用系サーバモジュールのシャーシIDが表示されます。
切替元サーバモジュール	現用系サーバモジュールのスロット番号が表示されます。
状態	選択した［予備プール］ノードの状態が表示されます。

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーの［予備プール］ノード，シャーシノード，サーバモジュールノード，および右ペインのシャーシIDには，その状態を示すアイコンが表示されます。また，状態には，次に示すどれかが表示されます。

アイコン	表示項目	状態	意味
	予備プール	コールドスタンバイ中	現在，予備として登録されていることを示します。
		コールドスタンバイ切り替え中	予備に切り替えようとしている状態であることを示します。
		コールドスタンバイ実行	コールドスタンバイが実行されていることを示します。
		コールドスタンバイ警告	予備プールのサーバモジュールの電源が手動でONされたか，またはサーバモジュールがシャーシから抜去されたことが原因で，コールドスタンバイを行わない状態であることを示します。
		コールドスタンバイ失敗	予備系サーバモジュールの電源操作の失敗などによって，予備プールのサーバモジュールへの切り替えが正常に行えなかったことを示します。
		サーバモジュール診断中	予備プールのサーバモジュールに異常がないかどうかを診断している状態であることを示します。
		サーバモジュール障害	予備プールのサーバモジュールで障害が発生し，予備プールのサーバモジュールへの切り替えが正常に行えなかったことを示します。
		取得不可	バージョンアップによってステータスが追加され，状態が不明なことを示します。
	シャーシ	コールドスタンバイ中	現在，予備として登録されていることを示します。
		コールドスタンバイ切り替え中	予備に切り替えようとしている状態であることを示します。
		コールドスタンバイ実行	コールドスタンバイが実行されていることを示します。
		コールドスタンバイ警告	予備プールのサーバモジュールの電源が手動でONされたか，またはサーバモジュールがシャーシから抜去されたことが原因で，コールドスタンバイを行わない状態であることを示します。
		コールドスタンバイ失敗	予備系サーバモジュールの電源操作の失敗などによって，予備プールのサーバモジュールへの切り替えが正常に行えなかったことを示します。
		サーバモジュール診断中	予備プールのサーバモジュールに異常がないかどうかを診断している状態であることを示します。
		サーバモジュール障害	予備プールのサーバモジュールで障害が発生し，予備プールのサーバモジュールへの切り替えが正常に行えなかったことを示します。
		取得不可	バージョンアップによってステータスが追加され，状態が不明なことを示します。
	サーバモジュール，シャーシID	コールドスタンバイ中	現在，予備として登録されていることを示します。
		コールドスタンバイ切り替え中	予備に切り替えようとしている状態であることを示します。
		コールドスタンバイ実行	コールドスタンバイが実行されていることを示します。
		コールドスタンバイ警告	予備プールのサーバモジュールの電源が手動でONされたか，またはサーバモジュールがシャーシから抜去されたことが原因で，コールドスタンバイを行わない状態であることを示します。
		コールドスタンバイ失敗	予備系サーバモジュールの電源操作の失敗などによって，予備プールのサーバモジュールへの切り替えが正常に行えなかったことを示します。
		サーバモジュール診断中※	予備プールのサーバモジュールに異常がないかどうかを診断している状態であることを示します。
		サーバモジュールPre-configure中※	次のどちらかの状態であることを示します。 予備プールのサーバモジュールの情報をPre-configureによって取得している状態 予備プールのサーバモジュールの情報をPre-configureによって設定している状態
		サーバモジュール障害	予備プールのサーバモジュールで障害が発生し，予備プールのサーバモジュールへの切り替えが正常に行えなかったことを示します。
		取得不可	バージョンアップによってステータスが追加され，状態が不明なことを示します。

注※

「サーバモジュール診断中」と「サーバモジュールPre-configure中」では同じアイコンが表示されます。どちらの状態かは，［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［予備プール］ノードを選択し，右ペインに表示される［状態］の項目で確認できます。
