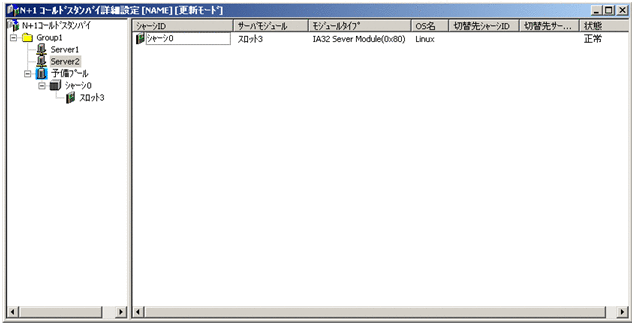

図1-47　［N+1コールドスタンバイ詳細設定］ウィンドウ（ホストノード選択時）

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーでホストノードを選択すると，右ペインには次の項目が表示されます。

表示項目	表示内容
シャーシID	現用系サーバモジュールのシャーシIDが表示されます。
サーバモジュール	現用系サーバモジュールのスロット番号が表示されます。
モジュールタイプ	現用系サーバモジュールのモジュールタイプが表示されます。
OS名	現用系サーバモジュールのOS名が表示されます。Agentがインストールされていないホスト，またはVMホストが登録されていないホストの場合，空白が表示されます。
切替先シャーシID	予備系サーバモジュールのシャーシIDが表示されます。
切替先サーバモジュール	予備系サーバモジュールのスロット番号が表示されます。
状態	選択したホストノードの状態が表示されます。

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーのホストノードおよび右ペインのシャーシIDには，その状態を示すアイコンが表示されます。また，状態には次に示すホストの状態が表示されます。

アイコン	ホスト	ホストの状態	意味
	ホスト	正常	正常であることを示します。
		障害発生	N+1対象障害が発生していることを示します。
		切り替え実行中	予備に切り替えようとしている状態であることを示します。
		切り替え完了	コールドスタンバイ切り替えが実行されていることを示します。
		エラー検知※	現用系ホストの構成上のエラーが発生したことを示します。
		取得不可	バージョンアップによってステータスが追加され，このバージョンでは状態が不明なことを示します。
	シャーシID	正常	正常であることを示します。
		障害発生	N+1対象障害が発生していることを示します。
		切り替え実行中	予備に切り替えようとしている状態であることを示します。
		切り替え完了	コールドスタンバイ切り替えが実行されていることを示します。
		エラー検知※	現用系ホストの構成上のエラーが発生したことを示します。
		取得不可	バージョンアップによってステータスが追加され，このバージョンでは状態が不明なことを示します。
	HVM	正常	正常であることを示します。
		障害発生	N+1対象障害が発生していることを示します。
		切り替え実行中	予備に切り替えようとしている状態であることを示します。
		切り替え完了	コールドスタンバイ切り替えが実行されていることを示します。
		エラー検知※	現用系ホストの構成上のエラーが発生したことを示します。
		取得不可	バージョンアップによってステータスが追加され，このバージョンでは状態が不明なことを示します。
	VMホスト	正常	正常であることを示します。
		障害発生	N+1対象障害が発生していることを示します。
		切り替え実行中	予備に切り替えようとしている状態であることを示します。
		切り替え完了	コールドスタンバイ切り替えが実行されていることを示します。
		エラー検知※	現用系ホストの構成上のエラーが発生したことを示します。
		取得不可	バージョンアップによってステータスが追加され，このバージョンでは状態が不明なことを示します。

注※

N+1グループに現用系ホストが登録された後で，現用ホストのサーバモジュールがシャーシから抜去，または現用ホストのパーティション構成が変更されたことが原因で，切り替えを実行できない状態を示します。また，切り替えに失敗した場合や復帰に失敗した場合も「エラー検知」の状態になります。
