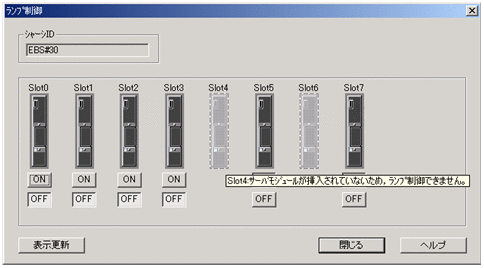

BS1000，またはBS320の場合の［ランプ制御］ダイアログボックスを次に示します。

BS1000，またはBS320の場合，サーバモジュールに対してランプの点灯状態を制御できます。

項目の内容を次の表に示します。

項目		内容
シャーシID		選択したサーバシャーシのIDが表示されます。
Slot0〜Slot7※1，※2	−	ランプの状態を変更したいサーバモジュールのSlot番号の［ON］ボタン，または［OFF］ボタンをクリックします。 非活性になっているサーバモジュールにカーソルを移動させると，そのサーバモジュールを選択できない理由がツールチップに表示されます。ツールチップについては，「ツールチップに表示されるメッセージ」を参照してください。
	ON	サーバ指定状態※3にする場合にクリックします。
	OFF	サーバ指定状態※3を解除する場合にクリックします。
表示更新		最新の表示に更新する場合にクリックします。

（凡例）

−：該当しない

注※1

表示されるスロットの数は，サーバシャーシのタイプによって異なります。

注※2

複数スロットを占有するサーバモジュールの場合，最も小さい番号のスロットだけ［ON］/［OFF］のボタンを選択できる状態になります。

注※3

管理コンソールからランプの点灯状態を直接操作している状態を示します。

複数スロットを占有するサーバモジュールの場合に表示されるアイコン

複数スロットを占有するサーバモジュールの場合に表示されるアイコンとON/OFFボタンの表示の関係を次の表に示します。

表1-7　複数スロットを占有するサーバモジュールの場合に表示されるアイコンとON/OFFボタンの表示の関係

アイコン	表示場所	状態	ON/OFFボタン
	最も小さい番号のスロット	制御可能	表示します。
		制御不可	表示しません。
	上記より大きい番号のスロット	制御可能	表示しません。
		制御不可	表示しません。

　

ツールチップに表示されるメッセージ

［ランプ制御］ダイアログボックスで，非活性になっているサーバモジュールにカーソルを移動させると，そのサーバモジュールを選択できない理由がツールチップに表示されます。

ツールチップに表示されるメッセージと対処方法を次の表に示します。

表1-8　ツールチップに表示されるメッセージと対処方法（［ランプ制御］ダイアログボックス）

優先順位※	メッセージ	対処
1	Slot%d:選択したホストではないため，ランプ制御できません。	［ホスト管理］ウィンドウで該当するサーバシャーシ，サーバまたはHVMを選択して［ランプ制御］ダイアログボックスを表示してください。
2	Slot%d:複数スロットを占有するサーバモジュールの最も小さい番号のスロットではないため，ランプ制御できません。	複数スロットを占有するサーバモジュールの最も小さい番号のスロットに対して操作してください。
3	Slot%d:選択したホストはLPAR上で稼働しているホストのため，ランプ制御できません。	［ホスト管理］ウィンドウで該当するサーバシャーシ，またはHVMを選択して［ランプ制御］ダイアログボックスを表示してください。
4	Slot%d:サーバシャーシがランプ制御機能をサポートしていないため，ランプ制御できません。	保守員に連絡してください。
5	Slot%d:サーバモジュールが挿入されていないため，ランプ制御できません。	サーバモジュールを挿入してください。
6	Slot%d:BMCが初期化中またはBMCとの通信に失敗したため，ランプ制御できません。	しばらく待ってから［表示更新］ボタンをクリックするか［ランプ制御］ダイアログボックスを表示し直してください。
7	Slot%d:サーバモジュールがランプ制御機能をサポートしていないため，ランプ制御できません。	保守員に連絡してください。

注※

非活性の要因が複数ある場合，この欄で示す優先順位のいちばん高い項目が1つだけ表示されます。

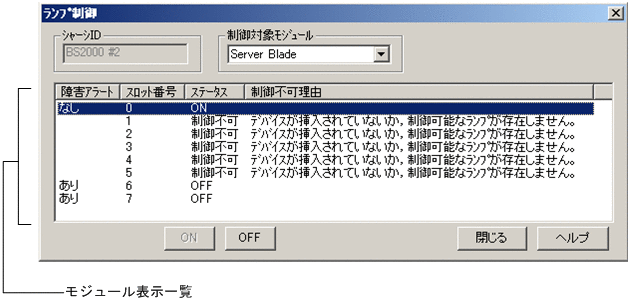

BS2000，BS500，またはIOEUの場合の［ランプ制御］ダイアログボックスを次に示します。

BS2000，BS500，またはIOEUの場合，［制御対象モジュール］で選択したモジュールに対して，ランプの点灯状態を制御できます。

項目の内容を次の表に示します。

項目		内容
シャーシID		選択したサーバシャーシまたはIOEUのシャーシIDが表示されます。
制御対象モジュール		ランプの点灯状態を制御したいモジュールを選択します。選択できるモジュールについては，「制御対象モジュールの一覧」を参照してください。
モジュール表示一覧	障害アラート	「障害アラート」欄は，次のアラートが1つ以上あった場合，「あり」が表示されます。 SVP（直接通知）のアラート（注意レベル以上）：すべてのモジュールが対象です。 エージェントサービスの通知アラート（注意レベル以上）：サーバモジュールが対象です。 SNMP Trapの通知アラート（注意レベル以上）：サーバモジュールまたはスイッチモジュールが対象です。ラックマネージャでSNMP Trapをアラートに変換して受信するように設定しておく必要があります。 ただし，アラートがあってもユーザがアラートを確認している場合は，「なし」が表示されます。 また，ステータス欄が「制御不可」のモジュール，または制御対象モジュールが「Front panel」の場合，「障害アラート」欄は空白となります。
	スロット番号※1	スロット番号が表示されます。
	ステータス※2	ON	対象スロットがマネージャ制御状態の場合に表示されます。
		OFF	対象スロットがマネージャ制御状態ではない場合に表示されます。
		制御不可	ランプ制御できないスロットの場合に表示されます。
	制御不可理由	ステータスが制御不可の場合，理由が表示されます。
ON		サーバ指定状態※3にする場合にクリックします。
OFF		サーバ指定状態※3を解除する場合にクリックします。

注※1

実際のサーバモジュールの位置と，該当するスロット番号の対応については，マニュアル「BladeSymphonyユーザーズガイド」を参照してください。

注※2

複数スロットを占有するサーバモジュールの場合，最も小さい番号のスロットだけONまたはOFFを表示します。

注※3

管理コンソールからランプの点灯状態を直接操作している状態を示します。

制御対象モジュールの一覧

［制御対象モジュール］で選択できるモジュールを次に示します。

モジュール名称	BS2000	BS500	IOEU
Server Blade	○	○	×
Management Module	○	○	×
I/O Module	×	×	○
Power Supply Module	○	○	○
Fan Module	○	○	○
I/O Board Module	○	×	×
I/O Adapter Module	×	×	○
Switch Module	○	○	×
Front panel	×	○	×

（凡例）

○：選択できる

×：選択できない

画面表示の更新方法

［制御対象モジュール］を選択し直すと，最新の表示に更新できます。

「制御不可理由」欄に表示されるメッセージ

ランプ制御できないモジュール，ランプ制御をサポートしていないモジュール，または複数スロットを占有するサーバモジュールのスロット番号が大きい方のモジュールの場合は，モジュール表示一覧の「ステータス」欄に「制御不可」と表示され，「制御不可理由」欄にメッセージが表示されます。

「制御不可理由」欄に表示されるメッセージとその対処方法を次の表に示します。

表1-9　「制御不可理由」欄に表示されるメッセージと対処方法

優先順位※	メッセージ	対処
1	選択したホストはLPAR上で稼働しているホストのため，ランプ制御できません。	［ホスト管理］ウィンドウで該当するサーバシャーシ，またはHVMを選択して［ランプ制御］ダイアログボックスを起動してください。
2	複数スロットを占有するサーバモジュールの最も小さい番号のスロットではないため，ランプ制御できません。	複数スロットを占有するサーバモジュールの最も小さい番号のスロットに対して操作してください。
3	デバイスが挿入されていないか，制御可能なランプが存在しません。	デバイスが挿入されているか確認してください。挿入されていない場合は，挿入してください。挿入してもこのメッセージが表示される場合は，制御可能なランプが存在しないデバイスです。
4	デバイスが初期化中またはデバイスとの通信に失敗したため，ランプ制御できません。	デバイスが初期化処理中のため，しばらく待ってから［ランプ制御］ダイアログボックスを起動し直してください。この手順で解決しない場合は，保守員に連絡してください。

注※

ランプ制御できない要因が複数ある場合，この欄で示す優先順位のいちばん高い項目が1つだけ表示されます。
