N+1コールドスタンバイ機能の設定手順を次の図に示します。

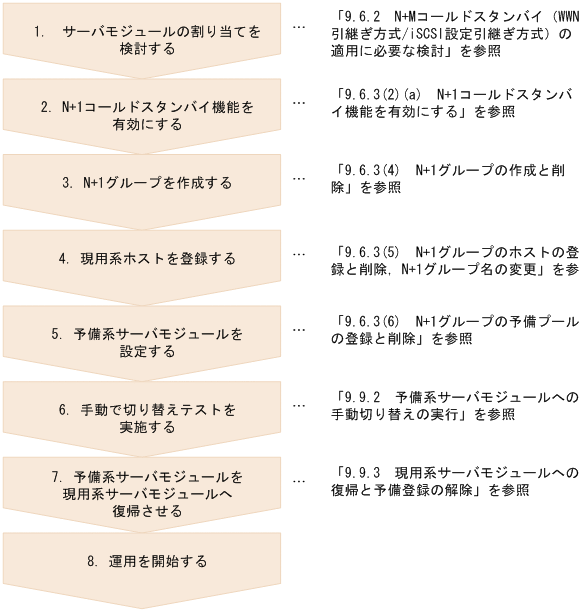

図9-15　N+1コールドスタンバイ機能の設定手順（N+Mコールドスタンバイ（WWN引継ぎ方式/iSCSI設定引継ぎ方式））

N+1コールドスタンバイ機能を有効にする手順について説明します。また，ネットワークスイッチ連携機能を有効にする手順についても説明します。

(a)　N+1コールドスタンバイ機能を有効にする

1. ［ホスト管理］ウィンドウで，N+1コールドスタンバイ機能を設定するマネージャを選択する
2. ［設定］メニューから「マネージャサービス設定」を選択する
   ［マネージャサービス設定］ダイアログボックスが表示されます。

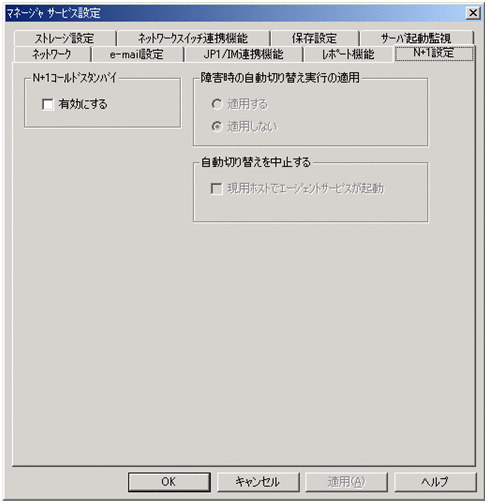

3. ［N+1設定］タブを選択する




   ここでは，次の情報を設定します。


   設定項目	設定内容
   N+1コールドスタンバイ	障害発生時にN+1コールドスタンバイ機能を有効にする場合にチェックボックスをONにします。
   障害時の自動切り替え実行の適用	障害発生時にN+1コールドスタンバイ機能を自動で実行するかどうかを設定します。［適用する］ラジオボタンをONにした場合，N+1コールドスタンバイ機能を自動で実行します。切り替えの契機については，「9.6.2(2)　予備系への切り替えの方法（N+Mコールドスタンバイ）」を参照してください。［適用しない］ラジオボタンをONにした場合，障害発生時に手動で切り替えを実行します。手動切り替えの操作については，「9.9.2　予備系サーバモジュールへの手動切り替えの実行」を参照してください。
   自動切り替えを中止する	N+1コールドスタンバイ機能を自動で実行中に障害を回復できた場合，自動切り替えを中止するかどうかを設定します。［現用ホストでエージェントサービスが起動］チェックボックスをONにした場合，障害発生後，一定時間内に現用系ホストでエージェントサービスが起動したときに自動切り替えを中止します。デフォルトはOFFです。

4. ［OK］ボタンをクリックする
   ［マネージャサービス設定］ダイアログボックスを閉じます。


(b)　ネットワークスイッチ連携機能を有効にする

1. ［ホスト管理］ウィンドウの［設定］メニューから［マネージャサービス設定］を選択する
   ［マネージャサービス設定］ダイアログボックスが表示されます。

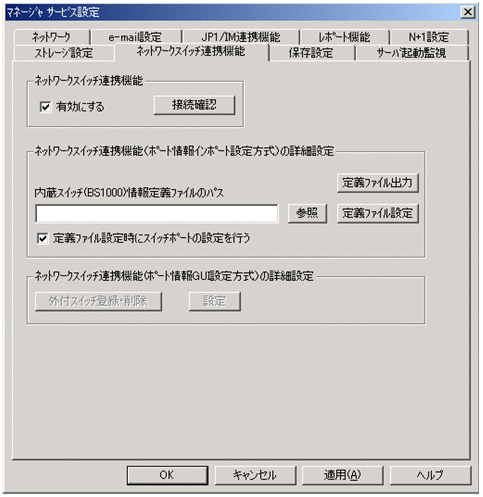

2. ［ネットワークスイッチ連携機能］タブを選択する




   ここでは，次の情報を設定します。


   設定項目	設定内容
   ネットワークスイッチ連携機能	ネットワークスイッチ連携機能を有効にする場合にチェックボックスをONにします。 ［接続確認］ボタンをクリックすると，マネージャサービスがJP1/Cm2/NCを実行できるかを確認します。確認した結果はメッセージとして表示されます。
   ネットワークスイッチ連携機能（ポート情報インポート設定方式）の詳細設定	ポート情報インポート設定方式で，ネットワークスイッチ連携機能を利用する場合に設定します。 「内蔵スイッチ(BS1000)情報定義のファイルパス」に，登録するスイッチ情報定義ファイルを指定します。スイッチ情報定義ファイルを登録するタイミングでスイッチポートを設定する場合は，［定義ファイル設定時にスイッチポートの設定を行う］チェックボックスをチェックします。 ［定義ファイル出力］ボタンで，指定したスイッチ情報定義ファイルを出力できます。 ［定義ファイル設定］ボタンで，指定したスイッチ情報定義ファイルをマネージャサービスに登録します。指定したスイッチ情報定義ファイルの内容が0バイト，またはコメント行と空白行だけの場合は，マネージャサービスに登録された内容が消去されます。
   ネットワークスイッチ連携機能（ポート情報GUI設定方式）の詳細設定	ポート情報GUI設定方式で，ネットワークスイッチ連携機能を利用する場合に設定します。 ［外付スイッチ登録・削除］ボタンをクリックすると，［外付スイッチ名称登録］ダイアログボックスが開き，外付スイッチタイプと外付スイッチ名称を登録，削除できます。 ［設定］ボタンをクリックすると，［スイッチ情報登録］ダイアログボックスが開き，シャーシと内蔵スイッチ名称の関連づけ，シャーシとの各スロット（サーバモジュール）のPCIスロットから直結されたスイッチのどのポートに接続されているかの関連づけを設定します。

   注意

   ネットワークスイッチ連携機能を利用するには，ポート情報GUI設定方式，またはポート情報インポート設定方式のどちらかの方法で設定してください。

   ポート情報GUI設定方式は，N+1グループの設定，およびJP1/Cm2/NCの設定を実施してから設定してください。

   スイッチ情報定義ファイルの定義を変更したあとに［定義ファイル設定時にスイッチポートの設定を行う］チェックボックスをチェックしてスイッチポートを設定すると，スイッチ情報定義ファイルの変更がスイッチポートの設定に反映されます。ただし，Untaggedポートに対してVLAN IDだけを変更する場合は，変更が反映されません（VLAN IDが1の場合を除く）。スイッチ情報定義ファイルの変更後の設定と注意事項については，「9.6.4(4)(c)　スイッチ情報定義ファイルの変更」を参照してください。

3. ［OK］ボタンをクリックする
   ［マネージャサービス設定］ダイアログボックスを閉じます。


N+1コールドスタンバイ機能を設定または変更するには，［N+1コールドスタンバイ詳細設定］ウィンドウを表示します。

1. ［ホスト管理］ウィンドウで，N+1コールドスタンバイ機能を設定するマネージャ，または管理対象を選択する
2. ［BSM Plus管理］メニューから［N+1コールドスタンバイ詳細設定］を選択する
   ［N+1コールドスタンバイ詳細設定］ウィンドウが表示されます。




［N+1コールドスタンバイ詳細設定］ウィンドウでは，現用系の業務サーバ（ホスト単位）と予備系のサーバ（サーバモジュール単位）をグループ単位で管理し，予備のサーバモジュールを登録できます。

現用系の業務サーバのグループを，現用系のN+1グループと呼び，予備系のサーバのグループを予備プールと呼びます。現用系のN+1グループと予備プールをまとめてN+1グループと呼びます。1つのN+1グループの中では，現用系のN+1グループと予備プールは1対1の関係です。また，N+1グループは1,024グループまで作成できます。

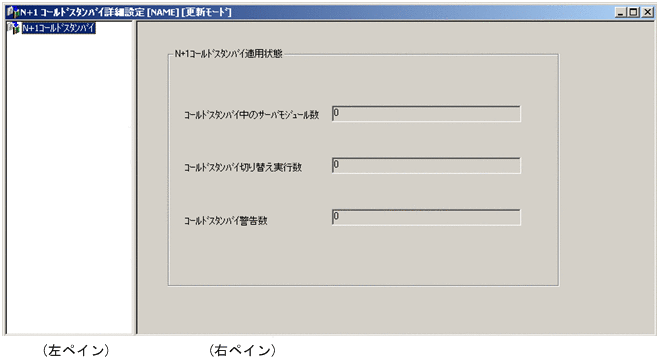

［N+1コールドスタンバイ詳細設定］ウィンドウの左側（左ペインと呼ぶ）には，N+1コールドスタンバイをルートノードとしてN+1グループがツリー表示されます。

N+1グループの下位に，現用系のホスト名^※および予備プールが表示されます。さらに予備プールの下位にはシャーシが表示され，シャーシの下位にはサーバモジュールが表示されます。

注※

「ホスト名」とは，［ホスト管理］ウィンドウの［コンピュータ名］欄に表示される名称のことです。

［N+1コールドスタンバイ詳細設定］ウィンドウの右側（右ペインと呼ぶ）には，左ペインで選択したノードについての情報が表示されます。各ノードを選択した場合に表示される右ペインの情報については，「9.6.3(7)　設定内容の確認」を参照してください。

なお，［N+1コールドスタンバイ詳細設定］ウィンドウは，［ラックマネージャ］ウィンドウの［BSM Plus管理］メニューから［N+1コールドスタンバイ詳細設定］を選択することでも表示できます。手順については，「8.10　ラックマネージャからのN+1コールドスタンバイ機能の利用」を参照してください。

(a)　 N+1グループの作成

N+1グループを作成する手順を次に示します。

1. ［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［N+1コールドスタンバイ］ノードをクリックする
2. ［設定］メニューから［N+1グループ作成］を選択する

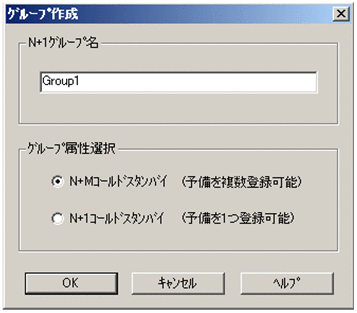

   ［グループ作成］ダイアログボックスが表示されます。




   注意

   コンソールサービスまたはマネージャサービスのバージョンが07-55以前の場合は，「グループ属性選択」は表示されません。

3. N+1グループ名を入力する
   N+1グループ名は空白を含めて63文字まで入力できます。すでに登録されているN+1グループ名は入力しないでください。コンソールサービスまたはマネージャサービスのバージョンが07-55以前の場合は，手順5に進んでください。

4. 「グループ属性選択」で利用するN+1コールドスタンバイ機能を選択する
   「N+Mコールドスタンバイ」を選択します。

5. ［OK］ボタンをクリックする
   ［グループ作成］ダイアログボックスが閉じられ，左ペインの［N+1コールドスタンバイ］ノードの下位にN+1グループが作成されます。N+1グループは1,024グループまで作成できます。




(b)　 N+1グループの削除

N+1グループ内で切り替えが実行されているとN+1グループを削除することはできません。この場合は，［復帰・解除実行］ダイアログボックスで予備系サーバモジュールの現用復帰または解除を実施してから，N+1グループの解除をしてください。予備系サーバモジュールの現用復帰または解除については，「9.9.3　現用系サーバモジュールへの復帰と予備登録の解除」を参照してください。

N+1グループを削除する手順を次に示します。

1. ［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで削除する［N+1グループ］ノードをクリックする
2. ［設定］メニューから［N+1グループ削除］を選択する
   削除を確認するメッセージが表示されます。

3. ［OK］ボタンをクリックする
   ［N+1グループ削除］ダイアログボックスが閉じられ，左ペインの［N+1コールドスタンバイ］ノードの下位からN+1グループが削除されます。


(a)　N+1グループのホストの登録

N+1グループを作成したら，現用系ホストを登録します。

注意

現用系ホストを登録する場合の制限事項を次に示します。

• 1つのN+1グループにBS2000，BS1000，BS500，BS320のホストは混在して登録できません。また，BS2000の場合，IOFモデル対応のサーバシャーシ上のサーバモジュールで稼働しているホストは登録できません。
• 1つのN+1グループにHP-UXのホストと，WindowsまたはLinuxのホストは混在して登録できません。
• N+1グループには，論理パーティション上で稼働しているサーバを現用系ホストとして登録できません。そのため，［ホスト登録・変更］ダイアログボックスの［登録候補一覧］には表示されません。
• HP-UXのホストは登録できません。
• SASインタフェース，またはiSCSIインタフェースでのSANブート構成の場合，現用系ホストと異なるサーバシャーシのホストは登録できません。
• BS320の場合，複数スロットを占有するサーバモジュールは，N+Mコールドスタンバイ（WWN引継ぎ方式/iSCSI設定引継ぎ方式）に対応していません。そのため，複数スロットを占有するBS320のサーバモジュール上で稼働するホストは現用系ホストとして登録できません。
• BS500の場合，ストレージ拡張ブレードを搭載して複数スロットを占有するサーバモジュールは，N+Mコールドスタンバイ（WWN引継ぎ方式/iSCSI設定引継ぎ方式）に対応していません。そのため，ストレージ拡張ブレードを搭載して複数スロットを占有するBS500のサーバモジュール上で稼働するホストは現用系ホストとして登録できません。

現用系ホストを登録する手順を次に示します。

1. ［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［N+1グループ］ノードをクリックする
2. ［設定］メニューから［ホスト登録・変更］を選択する
   ［ホスト登録・変更］ダイアログボックスが表示されます。

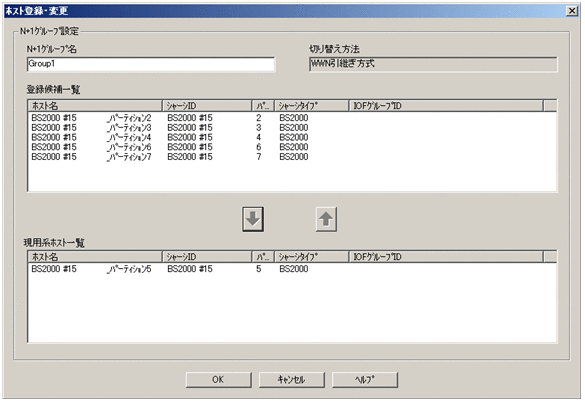

3. ホストを登録する
   ［登録候補一覧］に登録可能なホストが表示されています。ほかのN+1グループですでに登録されているホストは，［登録候補一覧］には表示されません（1つのホストを複数のN+1グループに登録することはできません）。
   Agentがインストールされていないホスト，またはVMホストが登録されていないホストの場合，［登録候補一覧］には「シャーシID_パーティションX」（X：パーティション番号）と表示されます。
   ［登録候補一覧］からホストを選択し，［↓］ボタンをクリックします。［現用系ホスト一覧］に，選択したホストが表示されます。ホストは1つのN+1グループに対して256台まで登録できます。


   注意

   ホストを登録したときは，［切り替え方式］に「WWN引継ぎ方式」が表示されていることを確認してください。「WWN引継ぎ方式」以外の方式が表示された場合は，N+Mコールドスタンバイ（WWN引継ぎ方式/iSCSI設定引継ぎ方式）を適用できません。なお，iSCSI設定引継ぎ方式の場合で，［切り替え方式］には「WWN引継ぎ方式」と表示され「iSCSI設定引継ぎ方式」とは表示されません。

4. ［OK］ボタンをクリックする

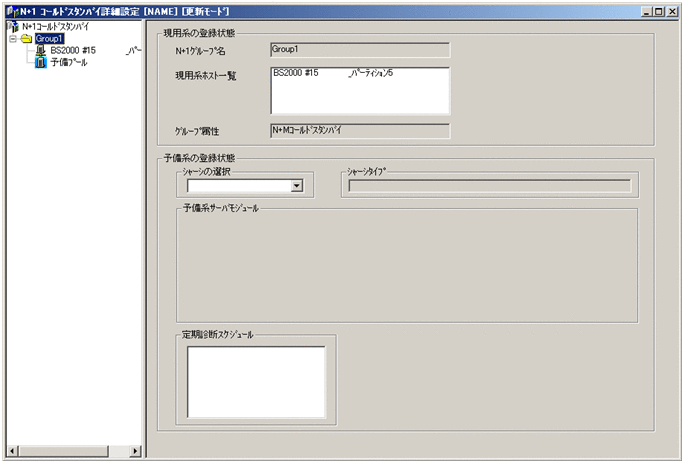

   ［ホスト登録・変更］ダイアログボックスが閉じられ，左ペインの［N+1グループ］ノードの下位にホストが作成されます。




(b)　N+1グループのホストの削除

予備系サーバモジュールの登録後にN+1グループからすべてのホストを削除する場合は，先に予備系サーバモジュールを削除する必要があります。予備系サーバモジュールの削除については，「9.6.3(6)(b)　N+1グループの予備プールの削除」を参照してください。

N+1グループからホストを削除する手順を次に示します。

1. ［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［N+1グループ］ノードをクリックする
2. ［設定］メニューから［ホスト登録・変更］を選択する
   ［ホスト登録・変更］ダイアログボックスが表示されます。

3. ホストを削除する
   ［現用系ホスト一覧］からホストを選択し，［↑］ボタンをクリックします。［現用系ホスト一覧］から選択したホストが削除され，［登録候補一覧］に表示されます。削除されたホストは，ほかのN+1グループに登録可能となります。

4. ［OK］ボタンをクリックする
   ［ホスト登録・変更］ダイアログボックスが閉じられ，左ペインの［N+1グループ］ノードの下位からホストが削除されます。


(c)　 N+1グループ名の変更

N+1グループ名を変更する手順を次に示します。

1. ［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［N+1グループ］ノードをクリックする
2. ［設定］メニューから［ホスト登録・変更］を選択する
   ［ホスト登録・変更］ダイアログボックスが表示されます。




3. N+1グループ名を変更する
4. ［OK］ボタンをクリックする
   ［ホスト登録・変更］ダイアログボックスが閉じられ，N+1グループ名が変更されます。


(a)　 N+1グループの予備プールの登録

現用系のN+1グループに割り当てる予備プールを登録する手順を次に示します。

注意

N+Mコールドスタンバイ（WWN引継ぎ方式/iSCSI設定引継ぎ方式）で登録できる予備系サーバモジュールの最大数は，IA32サーバモジュールの場合は256台，IPFサーバモジュールの場合は1,024台です。

現用系に登録されているホストと異なる種別のサーバシャーシに搭載されているサーバモジュールを予備登録することはできません。次に例を示します。

＜例＞

• 登録可能
  現用系（BS1000Aに搭載されたホスト），予備系（BS1000Aに搭載されたサーバモジュール）

• 登録不可
  現用系（BS1000に搭載されたホスト），予備系（BS320に搭載されたサーバモジュール）


SASインタフェース，またはiSCSIインタフェースでのSANブート構成の場合は，同一のサーバシャーシに搭載されているサーバモジュールだけを登録できます。

1. ［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［N+1グループ］ノードをクリックする
2. ［設定］メニューから［予備登録・変更］を選択する

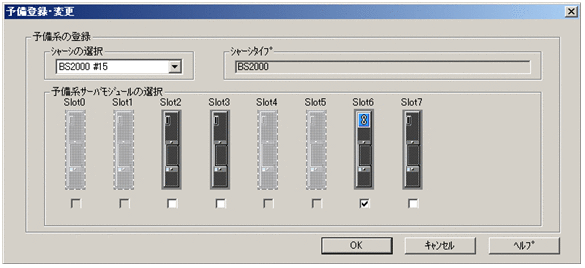

   ［予備登録・変更］ダイアログボックスが表示されます。




   ［予備系サーバモジュールの選択］に表示されるSlotの数は，サーバシャーシのタイプによって異なります。［予備系サーバモジュールの選択］に表示されるアイコンの意味については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［予備登録・変更］ダイアログボックスを参照してください。

3. シャーシの選択の中から，このN+1グループの予備対象とするシャーシを選択する
   シャーシを選択すると，［予備系サーバモジュールの選択］に表示されているシャーシ内のサーバモジュールのうち，予備プールとして登録可能なサーバモジュールが選択可能状態（活性化状態）となります。


   注意

   ・現用系ホストがSMP構成の場合は，予備対象とするサーバモジュールも現用系ホストと同じSMP構成にする必要があります。

   ・シャーシの選択でシャーシを変更してもチェックボックスの状態は保存されます。

   ・登録できないサーバモジュールが選択可能状態（活性化状態）になる場合があります。この場合，［OK］ボタンをクリックした時点でエラーになります。

4. 予備プールとして登録するサーバモジュールを選択する
   予備プールとして登録するサーバモジュールのチェックボックスをONにしてください。


   注意

   ・BS320の場合，複数スロットを占有するサーバモジュールは，N+Mコールドスタンバイ（WWN引継ぎ方式/iSCSI設定引継ぎ方式）に対応していません。そのため，予備プールとして登録できません。

   ・BS500の場合，ストレージ拡張ブレードを搭載して複数スロットを占有するサーバモジュールは，N+Mコールドスタンバイ（WWN引継ぎ方式/iSCSI設定引継ぎ方式）に対応していません。そのため，予備プールとして登録できません。

5. ［OK］ボタンをクリックする
   ［予備登録・変更］ダイアログボックスが閉じられ，N+1グループに予備プールが登録されます。




(b)　 N+1グループの予備プールの削除

予備系サーバモジュールが，切り替え実行されていると，その予備系サーバモジュールを削除することはできません。この場合は，［復帰・解除実行］ダイアログボックスで予備系サーバモジュールの現用復帰または解除を実施してから，N+1グループの解除をしてください。予備系サーバモジュールの現用復帰または解除については，「9.9.3　現用系サーバモジュールへの復帰と予備登録の解除」を参照してください。

現用系のN+1グループに割り当てている予備プールを削除する手順を次に示します。

1. ［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［N+1グループ］ノードをクリックする
2. ［設定］メニューから［予備登録・変更］を選択する
   ［予備登録・変更］ダイアログボックスが表示されます。




   ［予備系サーバモジュールの選択］に表示されるSlotの数は，サーバシャーシのタイプによって異なります。［予備系サーバモジュールの選択］に表示されるアイコンの意味については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［予備登録・変更］ダイアログボックスを参照してください。

3. シャーシの選択の中から，このN+1グループの予備対象となっているシャーシを選択する
   シャーシを選択すると，「予備系サーバモジュールの選択」に表示されているシャーシ内のサーバモジュールのうち，予備プールとして登録してあるサーバモジュールと予備プールとして登録可能なサーバモジュールが選択可能状態（活性化状態）となります。すでにほかのN+1グループで予備プールに登録されているサーバモジュールおよび管理対象ホストを構成するサーバモジュールは選択可能状態にはなりません。

4. 予備プールから削除するサーバモジュールを選択する
   削除するサーバモジュールのチェックボックスをOFFにしてください。

5. ［OK］ボタンをクリックする
   ［予備登録・変更］ダイアログボックスが閉じられ，N+1グループから予備プールが削除されます。
   予備プールを削除した場合は，別の予備プールを「(a)　N+1グループの予備プールの登録」の手順に従って登録してください。


(c)　ツールチップに表示されるメッセージ

［予備登録・変更］ダイアログボックスで，非活性になっているサーバモジュールにカーソルを移動させると，そのサーバモジュールを選択できない理由がツールチップに表示されます。

ツールチップに表示されるメッセージと対処方法を，次の表に示します。

表9-8　ツールチップに表示されるメッセージと対処方法（［予備登録・変更］ダイアログボックス）

優先順位※	メッセージ	対処
1	Slot%d:サーバモジュールが挿入されていません。	サーバモジュールを挿入してください。
2	Slot%d:複数スロットを占有するサーバモジュールの最も小さい番号のスロットではないため，予備系サーバモジュールとして登録できません。	複数のスロットを占有するサーバモジュールの最も小さい番号のスロットを予備系として登録してください。
3	Slot%d:他のN+1グループの予備系サーバモジュールとして登録されています。	ほかのN+1グループから，該当するサーバモジュールを削除してください。
4	Slot%d:パーティションが削除されています。	SMP構成管理機能で，該当するサーバモジュールのパーティションを作成してください。
5	Slot%d:ホスト管理画面に登録されているサーバモジュールです。	該当するサーバモジュールを［ホスト管理］ウィンドウから削除してください。
6	Slot%d: 予備系サーバモジュールPre-configure実行中です。	予備系サーバモジュールのPre-configureが終了するまで待ってください
7	Slot%d:予備系サーバモジュール診断の実行中です。	予備系サーバモジュールの診断が終了するまで待ってください。
8	Slot%d:パーティションが利用できる状態になっていません。(パーティション情報ステータスが「Configuration validate(0x03)」以外になっています。)	SVPへログインし，PCCコマンド（BS2000ではPCコマンド）で，該当パーティションのPre-configureを実行してください。 BS500の場合はWebコンソールから該当パーティションのPre-configureを実行してください。
9	Slot%d:パーティションの電源がONになっています。	パーティションの電源をOFFにしてください。
10	Slot%d:Pre-configureが無効またはパーティションの情報が有効ではありません。	サーバモジュールのPre-configure情報をサーバシャーシインベントリの［パーティション情報］から確認してください。Pre-configure機能が無効になっている場合，SVPへログインしてPre-configureを有効にしてください。Pre-configure機能が有効になっている場合，保守員に連絡してください。
11	Slot%d:現用系と異なる種別のサーバシャーシに搭載されたサーバモジュールです。	このサーバモジュールは予備登録できません。現用系と同一の種別のサーバシャーシに搭載されたサーバモジュールを選択してください。
12	Slot%d:IOFモデルと非IOFモデルが混在しています。	このサーバモジュールは予備登録できません。現用系がIOF対応の場合，予備系にはIOF対応のサーバシャーシに搭載されたサーバモジュールを選択してください。現用系がIOF非対応の場合，予備系にはIOF非対応のサーバシャーシに搭載されたサーバモジュールを選択してください。
13	Slot%d:Switch Moduleの種別が異なるサーバモジュールです。	このサーバモジュールは予備登録できません。現用系と同一の種別のSwitch Moduleを使用したサーバモジュールを選択してください。
14	Slot%d:現用系ホストにHVMが登録されていますが，このサーバモジュールはHVM非搭載です。	このサーバモジュールはHVM非搭載のため予備登録できません。HVMが搭載されたサーバモジュールを選択してください。
15	Slot%d:LPARモードのサーバモジュールです。	このサーバモジュールはN+1グループへは予備登録できません。ほかのサーバモジュールを選択してください。
16	Slot%d:ストレージ運用支援機能でホストグループが割り当てられています。	ストレージ運用支援機能で，該当するサーバモジュールのホストグループの割り当てを解除してください。
17	Slot%d:現用ホストとして<グループ名>に登録されています。	［ホスト登録・変更］ダイアログボックスで，現用系ホストとしての登録を解除してください。

注※

非活性の要因が複数ある場合，この欄で示す優先順位のいちばん高い項目が1つだけ表示されます。

(a)　［N+1コールドスタンバイ］ノードの内容を確認する

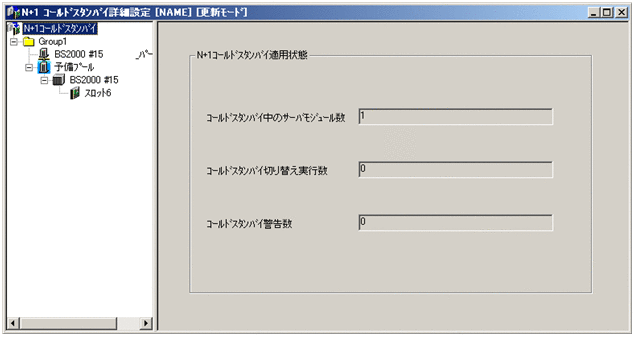

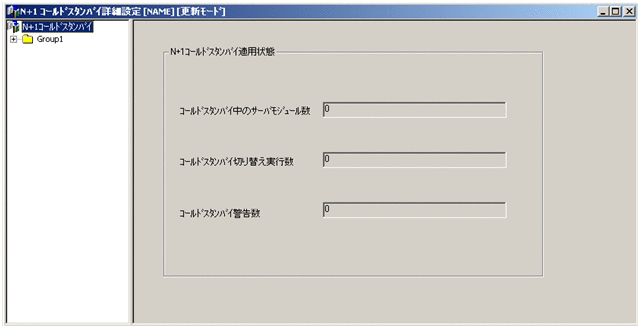

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［N+1コールドスタンバイ］ノードを選択すると，次の画面が表示されます。

右ペインには次の項目が表示されます。各項目の詳細については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［N+1コールドスタンバイ詳細設定］ウィンドウ（［N+1コールドスタンバイ］ノード選択時）を参照してください。

• コールドスタンバイ中のサーバモジュール数
• コールドスタンバイ切り替え実行数
• コールドスタンバイ警告数

(b)　［N+1グループ］ノードの内容を確認する

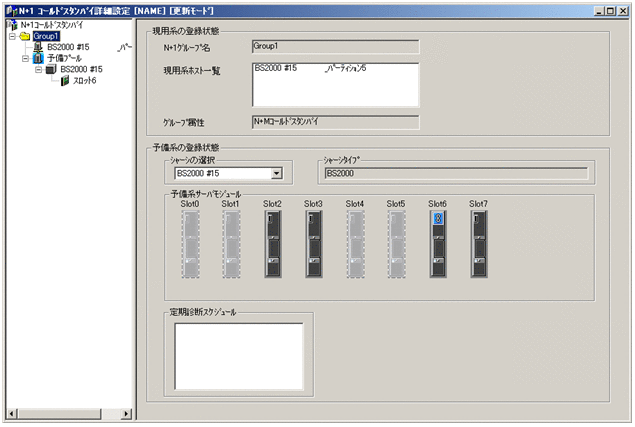

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［N+1グループ］ノードを選択すると，次の画面が表示されます。

右ペインには次の項目が表示されます。各項目の詳細については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［N+1コールドスタンバイ詳細設定］ウィンドウ（［N+1グループ］ノード選択時）を参照してください。

• N+1グループ名
• 現用系ホスト一覧
• グループ属性
  コンソールサービスのバージョンが07-55以前の場合は表示されません。

• シャーシの選択
• シャーシタイプ
  コンソールサービスのバージョンが08-00以前の場合は表示されません。

• 予備系サーバモジュール
  表示されるSlotの数は，サーバシャーシのタイプによって異なります。表示されるアイコンの意味については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［N+1コールドスタンバイ詳細設定］ウィンドウ（［N+1グループ］ノード選択時）を参照してください。

• 定期診断スケジュール
  接続先マネージャサービスおよびコンソールサービスのバージョンが08-50より前の場合は表示されません。


(c)　ホストノードの内容を確認する

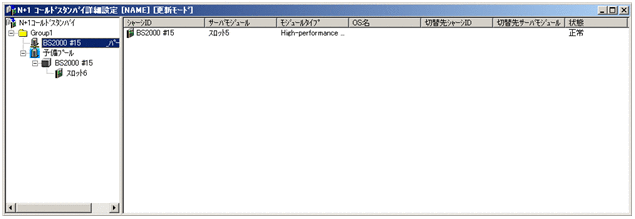

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーでホストノードを選択すると，次の画面が表示されます。

右ペインには次の項目が表示されます。各項目の詳細については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［N+1コールドスタンバイ詳細設定］ウィンドウ（ホストノード選択時）を参照してください。

• シャーシID
• サーバモジュール
• モジュールタイプ
• OS名
• 切替先シャーシID
• 切替先サーバモジュール
• 状態

(d)　予備プールの内容を確認する

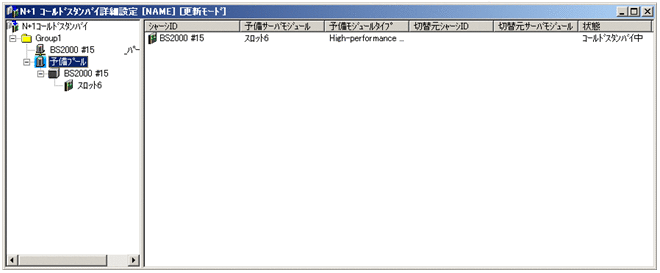

［N+1コールドスタンバイ詳細設定］ウィンドウのツリーで［予備プール］ノードを選択すると，次の画面が表示されます。

［予備プール］ノードの下位の［シャーシ］ノード，［サーバモジュール］ノードを選択した場合も同じ項目が表示されます。

右ペインには次の項目が表示されます。各項目の詳細については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［N+1コールドスタンバイ詳細設定］ウィンドウ（［予備プール］ノード選択時）を参照してください。

• シャーシID
• 予備サーバモジュール
• 予備モジュールタイプ
• 切替元シャーシID
• 切替元サーバモジュール
• 状態
