予備系サーバモジュールへの切り替え時および現用系サーバモジュールへの復帰時に，サーバモジュールを接続したネットワークスイッチのポート設定を変更できます。この機能をネットワークスイッチ連携機能といいます。

ネットワークスイッチ連携機能を利用することで，VLANを構成するグループを越えてN+1グループを構成できます。同じVLAN内で行う業務だけでなく，VLANを越えた複数の業務で予備系サーバモジュールを共有できるため，柔軟で効率の良いシステムを実現できます。

ネットワークスイッチ連携機能の概要を次の図に示します。

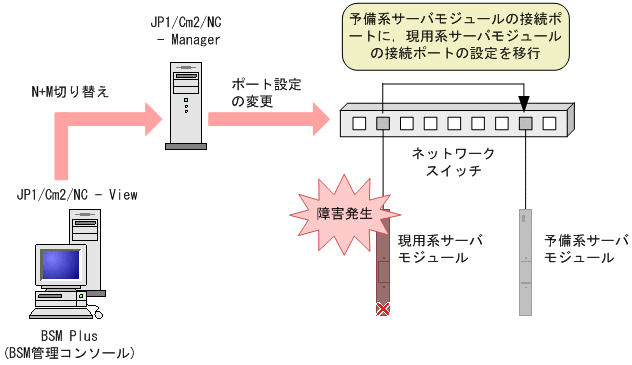

図9-8　ネットワークスイッチ連携機能の概要

N+1コールドスタンバイ機能での切り替えまたは復帰をするときに，予備系サーバモジュールの接続ポートに，現用系サーバモジュールの接続ポートの設定を移行します。接続ポートの設定を移行するには，予備系サーバモジュール側のポート設定を，現用系サーバモジュール側のポート設定と同じになるように変更します。

注意

Brocade 10Gb DCBスイッチを使用する場合は，Additional MACアドレスとネットワークスイッチのVCS機能を使用してネットワークスイッチのポート設定を変更してください。ネットワークスイッチ連携機能は使用できません。

VCS機能の詳細については，マニュアル「Bladesymphonyユーザーズガイド」を参照してください。
