ラックマネージャから，ラックに搭載されている機器のハードウェア構成を表示できます。

ラックマネージャからのハードウェア構成の表示方法を次に示します。

1. ［ラックマネージャ］ウィンドウでハードウェア構成図を表示したいホストを選択する
2. ［ホスト管理］メニューから［図面表示］を選択する

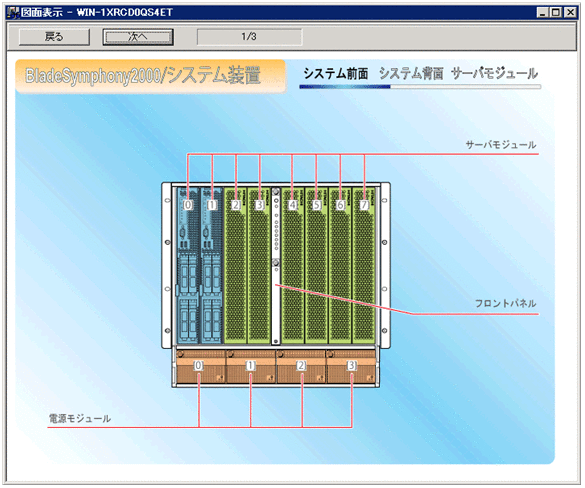

   ［図面表示］ウィンドウが表示されます。




［図面表示］ウィンドウでの操作については，「5.5　ハードウェア構成を確認する」を参照してください。また，表示される内容については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されている［図面表示］ウィンドウを参照してください。
