ラック管理とは，ラックマネージャと呼ばれるGUIを利用して，ラックおよびラックに搭載されている各機器を管理する機能です。

ラックおよびラックに搭載されている各機器をラックマネージャに登録することで，機器イメージから，その機器に対応した各種の操作ができるようになります。

例えば，ラックに搭載された機器に障害が発生した場合，ラックマネージャ上では障害が発生した機器の部分の色が変わり，アラートの詳細情報が表示されます。このため，どの機器にどのような障害が発生したのか一目でわかります。

ラック管理を利用した機器管理の例を次の図に示します。

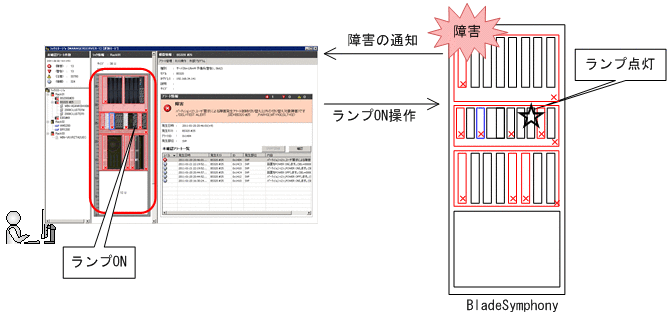

図8-1　ラック管理を利用した機器管理の例

ラックマネージャの機能を次に示します。

ラック内の構成を視覚的に表示し，機器イメージから管理対象機器を操作する

ラックマネージャでは，ネットワーク部やブレードサーバ部などのラック内の機器構成をそのままのイメージで表示できます。ラックマネージャを利用することで，各機器の配置状況やラックの空き状況などを容易に把握できます。また，障害発生時にSNMP Trapを受信してアラートを表示したり，障害部位を表示したりできます。さらに，各機器のイメージから電源操作や資産情報の照会など，管理対象機器に関する操作ができます。

SNMP Trapをアラートとして通知する

ラックマネージャでは，アラートまたはSNMP Trapを利用して障害を監視します。

ブレードサーバ部およびサーバは，アラートによる障害監視を行っているため，SNMPによる障害監視の必要はありません。それ以外の管理対象機器は，あらかじめ受信設定することで，SNMP Trapによる障害監視ができます。

ただし，ブレードサーバ部またはサーバの場合も，次の機器については，SNMP Trapによる障害監視が必要です。

• 拡張モジュール（IOEU以外）
• VMホスト
