BS2000，BS500，またはIOEUの管理対象に対してランプ制御する手順を次に示します。

1. ［ホスト管理］ウィンドウで，次のどれかを選択する

   • サーバシャーシ
   • IOEU
   • サーバ
   • HVM
   サーバシャーシを選択した場合は，サーバモジュールだけでなくスイッチモジュールおよびマネージメントモジュールに対してもランプ制御できます。

2. ［ホスト操作］メニューから［ランプ制御］を選択する

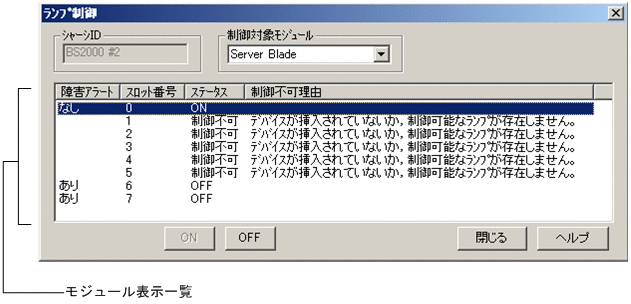

   ［ランプ制御］ダイアログボックスが表示されます。
   ［ランプ制御］ダイアログボックスは，［ラックマネージャ］ウィンドウの［ホスト操作］メニューから［ランプ制御］を選択することでも表示できます。ラックマネージャからの遠隔操作の方法については，「8.6　ラックマネージャからの遠隔操作」を参照してください。




3. ［制御対象モジュール］で，ランプ制御したいモジュールを選択する
   サーバまたはHVMを選択して［ランプ制御］ダイアログボックスを表示させた場合は，「Server Blade」が表示され，ほかのモジュールは選択できません。また，複数スロットを占有するサーバモジュール上にあるサーバまたはHVM を選択した場合は，SMP構成を組んでいるサーバモジュールが占有しているスロット全部が表示されます。

4. モジュール表示一覧から，ランプの状態を変更したいスロットを1つ選択し，［ON］ボタン，または［OFF］ボタンをクリックする
   サーバ指定状態にする場合は［ON］ボタンを，サーバ指定状態を解除する場合は［OFF］ボタンをクリックします。サーバまたはHVMを選択した場合は，パーティションを構成するサーバモジュールのランプの状態だけ変更できます。
   表示を更新したい場合は，［制御対象モジュール］で，表示を更新したいモジュールを選択してください。現在表示しているモジュールと同じモジュールを選択しても，表示は更新されます。


「障害アラート」欄の表示

「障害アラート」欄には，次のアラートが1つ以上あった場合，「あり」が表示されます。

• SVP（直接通知）のアラート（注意レベル以上）：すべてのモジュールが対象です。
• エージェントサービスの通知アラート（注意レベル以上）：サーバモジュールが対象です。
• SNMP Trapの通知アラート（注意レベル以上）：サーバモジュールまたはスイッチモジュールが対象です。ラックマネージャでSNMP Trapをアラートに変換して受信するように設定しておく必要があります。

ただし，アラートがあってもユーザがアラートを確認している場合は，「なし」が表示されます。

また，ステータス欄が「制御不可」のモジュール，または制御対象モジュールが「Front panel」の場合，「障害アラート」欄は空白となります。

「制御不可理由」欄に表示されるメッセージ

ランプ制御できないモジュール，またはランプ制御をサポートしていないモジュールがある場合は，モジュール表示一覧の「ステータス」欄に「制御不可」と表示され，「制御不可理由」欄にメッセージが表示されます。

「制御不可理由」欄に表示されるメッセージとその対処方法を次の表に示します。

表3-8　「制御不可理由」欄に表示されるメッセージと対処方法

優先順位※	メッセージ	対処
1	選択したホストはLPAR上で稼働しているホストのため，ランプ制御できません。	［ホスト管理］ウィンドウで該当するサーバシャーシ，またはHVMを選択して［ランプ制御］ダイアログボックスを起動してください。
2	複数スロットを占有するサーバモジュールの最も小さい番号のスロットではないため，ランプ制御できません。	複数スロットを占有するサーバモジュールの最も小さい番号のスロットに対して操作してください。
3	デバイスが挿入されていないか，制御可能なランプが存在しません。	デバイスが挿入されているか確認してください。挿入されていない場合は，挿入してください。挿入してもこのメッセージが表示される場合は，制御可能なランプが存在しないデバイスです。
4	デバイスが初期化中またはデバイスとの通信に失敗したため，ランプ制御できません。	デバイスが初期化処理中のため，しばらく待ってから［ランプ制御］ダイアログボックスを起動し直してください。この手順で解決しない場合は，保守員に連絡してください。

注※

ランプ制御できない要因が複数ある場合，この欄で示す優先順位のいちばん高い項目が1つだけ表示されます。
