障害監視に必要な設定をするには，サーバの種類によって次の環境設定ユティリティを使用します。

• BladeSymphonyの場合：BMC環境設定ユティリティ
• SVPボード機能で動作するHA8000サーバの場合：SVP PCI設定ユティリティ

各環境設定ユティリティでは，障害監視をするかどうか，また監視周期や障害発生時の処理について設定できます。各環境設定ユティリティの詳細については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 設計・構築ガイド」のセットアップ（SVP/BMCの設定）について記載されている章を参照してください。

例として，監視周期を「5」分に，障害発生時処理を「電源OFF」に設定している場合の動作を次に示します。

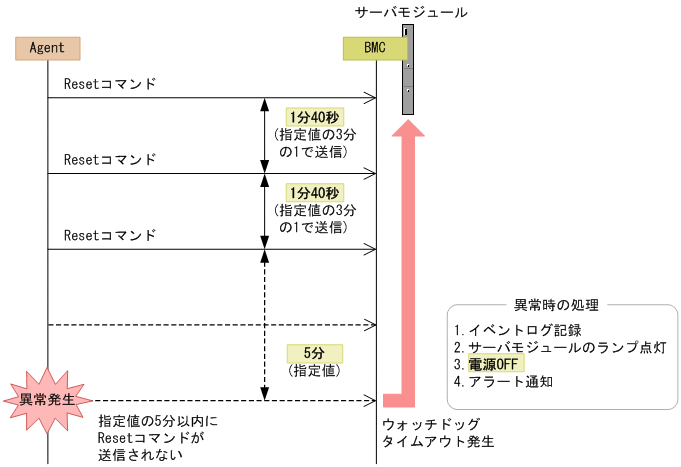

図2-11　ウォッチドッグタイムアウトの動作の例

上記の例では，指定値の3分の1の1分40秒ごとにResetコマンドが送信されます。指定値の5分以内にResetコマンドが送信されない場合に，ウォッチドッグタイムアウトが発生します。

Advanced Agentが08-60よりも前のバージョンの場合

Resetコマンドは指定値の半分の間隔で送信されます。

障害監視に必要な設定をするには，サーバの種類によってsmhaaeditコマンドの次のメニューを使用します。

• BladeSymphonyの場合：［2. BMC Configuration File］
• SVPボード機能で動作するHA8000サーバの場合：［2. SVP Setup］

各メニューでは，障害監視をするかどうか，また監視周期や障害発生時の処理について設定できます。smhaaeditコマンドの詳細については，マニュアル「JP1 Version 9 JP1/ServerConductor/Blade Server Manager系 リファレンス」に記載されているsmhaaeditコマンド（Linuxサーバ）を参照してください。

ウォッチドッグタイムアウトの動作は，「(1)　Windowsサーバの場合」と同様です。

Advanced Agentが08-60よりも前のバージョンの場合

Advanced Agentが08-60よりも前のバージョンの場合の動作は，次のようになります。

例として，ErrorWatchingIntervalを「5」分に，ProcessAtErrorを「2」（電源OFF）に設定している場合の動作を次に示します。

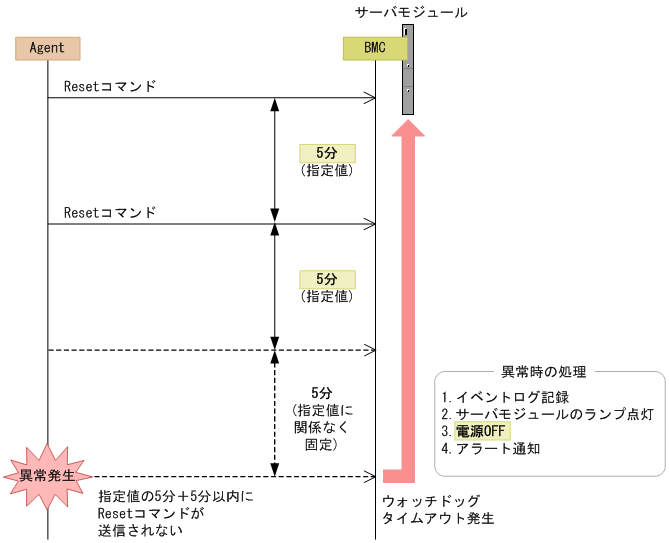

図2-12　ウォッチドッグタイムアウトの動作の例（08-60よりも前のバージョンの場合）

上記の例では，指定値の5分ごとにResetコマンドが送信されます。指定値の5分+5分の10分以内にResetコマンドが送信されない場合に，ウォッチドッグタイムアウトが発生します。
