1.1　CLIとは

JP1/Cm2/NCでは，コマンドによって，管理対象スイッチに対して，JP1/Cm2/NC - ViewのGUIと同等の設定をすることができます。

JP1/Cm2/NCでは，この機能を実現する仕組みのことをCLIと呼びます。CLIは，JP1/Cm2/NC - Viewが提供しています。

CLIを使用してJP1/AJS3またはJP1/SCなどの運用管理プログラムと連携することで，システムを自動運用できます。例えば，現用サーバと予備サーバで構成されるシステムがあり，現用サーバに障害が起きたとき，現用サーバから予備サーバに運用を切り替える延長で，予備サーバが所属するVLANを現用サーバが所属していたVLANに変更する，といった運用を実現できます。

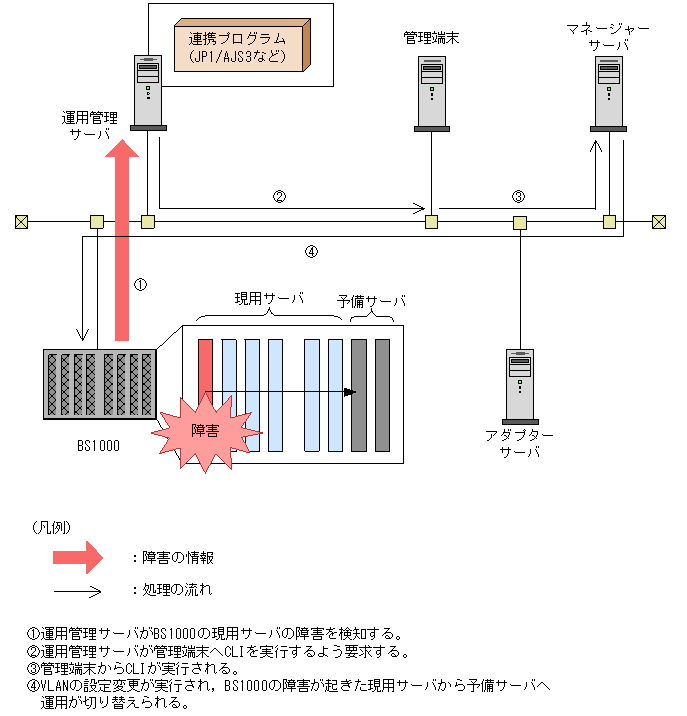

CLIの使用例として，BS1000の運用を次の図に示します。なお，ここではJP1/AJS3またはJP1/SCなどの運用管理プログラムがインストールされているサーバを，「運用管理サーバ」と呼びます。

図1-1　CLIの使用例

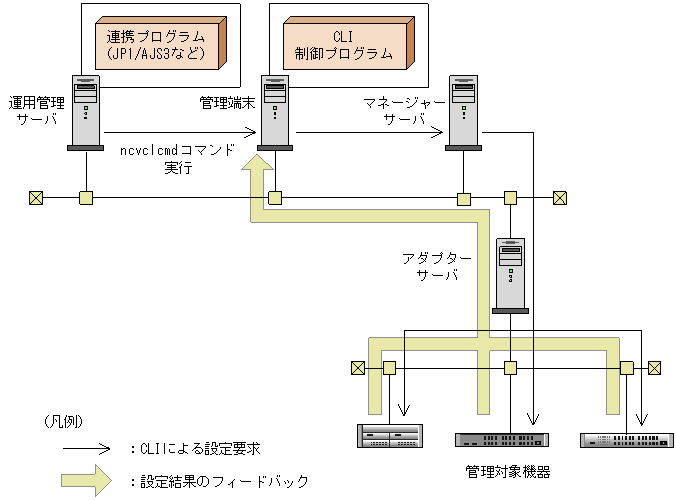

CLIは，外部から機器設定要求を受け，設定情報をCLI制御プログラムへ渡すncvclcmdコマンドと，ncvclcmdコマンドから受け取った設定情報を処理するCLI制御プログラムで構成されています。それぞれの要素について次に示します。CLIを使用したスイッチ管理の概要を次の図に示します。

図1-2　CLIを使用したスイッチ管理の概要

ncvclcmdコマンド

JP1/AJS3またはJP1/SCなどの連携プログラムから機器設定要求を受け付け，設定情報をCLI制御プログラムへ渡すコマンドです。設定内容を定義する構成パラメーター定義ファイルをあらかじめ作成しておき，ncvclcmdコマンドのオプションで該当ファイルを指定したり，コマンドラインから引数を直接指定したりして，管理対象スイッチに設定する内容を指定できます。

ncvclcmdコマンドで設定できる内容については，「1.2　CLIでサポートする機能および設定項目」を参照してください。

CLI制御プログラム

ncvclcmdコマンドで指定された引数および構成パラメーター定義ファイルを読み込み，機器設定に関する要求をJP1/Cm2/NC - Managerへ送ります。また，処理結果をJP1/Cm2/NC - Managerから受け取りncvclcmdコマンドに返します。

CLI制御プログラムは，管理端末上でサービスとして動作します。
