JP1/Cm2/Network Element Configuration 運用・操作ガイド

15.5　［アクセス制御情報の設定］ダイアログボックス

［アクセス制御情報の設定］ダイアログボックスは，スイッチへアクセス制御情報を設定するためのダイアログボックスです。［アクセス制御情報の設定］ダイアログボックスを次の図に示します。

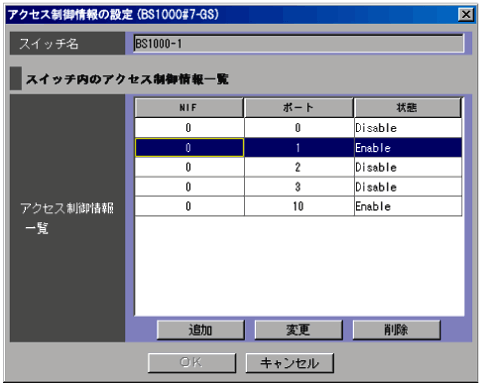

図15-6　［アクセス制御情報の設定］ダイアログボックス

表示項目について説明します。

［スイッチ名］

該当するスイッチの名称が表示されます。スイッチ定義ファイル（ncaswitch.conf）に定義したスイッチ名が表示されます。

［アクセス制御情報一覧］

定義済みのアクセス制御情報がリストに一覧表示されます。

［NIF］

アクセス制御情報が設定されているポートのNIF番号が表示されます。

［ポート］

アクセス制御情報が設定されているポート番号が表示されます。

［状態］

アクセス制御情報が設定されているポートの状態が表示されます。

• 「Enable」
  アクセス制御の設定が有効です。

• 「Disable」
  アクセス制御の設定が無効です。


［追加］ボタン

アクセス制御の設定を追加するために使用します。［アクセス制御の設定］ダイアログボックスを表示します。

［変更］ボタン

アクセス制御の設定を変更するために使用します。［アクセス制御の設定］ダイアログボックスを表示します。［アクセス制御情報一覧］で任意の1行を選択するとクリックできます。

［削除］ボタン

アクセス制御の設定をスイッチから削除するために使用します。［アクセス制御情報一覧］で任意の行を選択するとクリックできます。複数行を一度に選択できます。
