JP1/Cm2/NCのプログラム構成について説明します。JP1/Cm2/NCは次の三つのプログラムから構成されています。
- JP1/Cm2/NC - Manager
- JP1/Cm2/NCのマネージャープログラムです。JP1/Cm2/NC - ManagerをインストールしたマシンにDBを構築し,JP1/Cm2/NC - Adaptorがスイッチから取得した構成情報を格納し,管理します。なお,DBにはISAMを使用しています。「ISAM」とはデータに索引(キー)を付けて管理する方法です。
- JP1/Cm2/NC - Managerには,複数のJP1/Cm2/NC - Adaptorを接続できます。また,複数のJP1/Cm2/NC - Viewから,同時にJP1/Cm2/NC - Managerに接続できます。ただし,運用上の負荷を考慮してシステムを構築してください。
- JP1/Cm2/NC - View
- JP1/Cm2/NCのGUIを提供するプログラムです。JP1/Cm2/NC - Managerに接続して,GUIでスイッチの構成情報を設定したり,スイッチの構成状況を表示したりします。また,CLI機能を提供します。
- JP1/Cm2/NC - Viewは複数のJP1/Cm2/NC - Managerに接続できますが,同時には接続できません。
- JP1/Cm2/NC - Adaptor
- スイッチに構成情報を設定したり,スイッチから構成情報を取得してJP1/Cm2/NC - Managerに渡したりします。
- JP1/Cm2/NC - Adaptorが接続できるJP1/Cm2/NC - Managerは1台だけです。
- JP1/Cm2/NC - Adaptorは,接続するスイッチの機種ごとにプログラムが分かれています。JP1/Cm2/NC - Adaptorの種類と管理するスイッチの対応を次の表に示します。
表1-13 JP1/Cm2/NC - Adaptorの種類と管理対象スイッチの対応
JP1/Cm2/NC - Adaptorの種類 管理対象スイッチ JP1/Cm2/NC - Adaptor for AX Series AX2400S,AX3600S,AX5400SおよびAX7800S JP1/Cm2/NC - Adaptor for BS Series BS1000,BS2000,BS320,BS500,およびBS500 1Gbx40 JP1/Cm2/NC - Adaptor for Cisco Switch Cisco Catalyst JP1/Cm2/NC - Adaptor for F5 Load Balancer BIG-IP JP1/Cm2/NC - Adaptor for GS Series GS3000およびGS4000 JP1/Cm2/NC - Adaptor for HA8000-ie/Loadflowbal HA8000-ie/Loadflowbal JP1/Cm2/NC - Adaptor for System Traffic Manager STM このマニュアルでは,JP1/Cm2/NC - Managerをインストールしたマシンを「マネージャーサーバ」,JP1/Cm2/NC - Viewをインストールしたマシンを「管理端末」,JP1/Cm2/NC - Adaptorをインストールしたマシンを「アダプターサーバ」と呼びます。

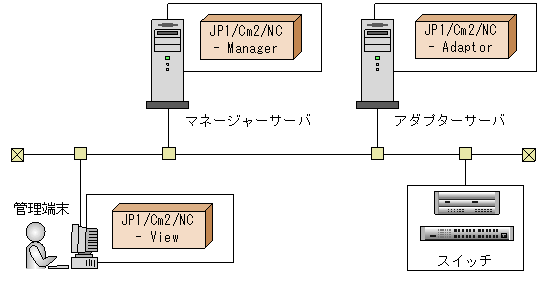

JP1/Cm2/NCを使用したシステムの基本構成を次の図に示します。
- <この節の構成>
- 1.4.1 バージョンの異なるプログラム間の互換性
