JP1/NETM/DMの各システムは，次のシンボルでNNMに表示されます。

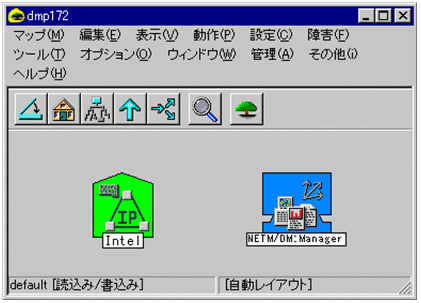

図3-6　マネージャまたは中継マネージャのシンボル

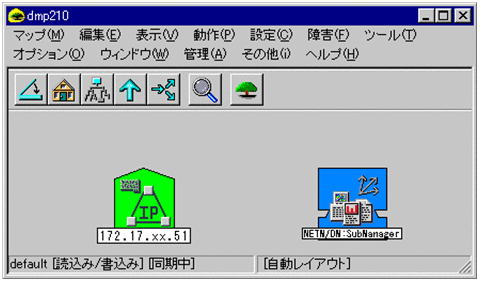

図3-7　中継システムのシンボル

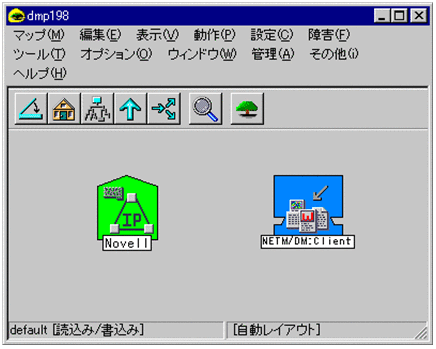

図3-8　クライアントのシンボル

(a)　追加のタイミング

マネージャのシンボルは，JP1/NETM/DM Managerのサービスが起動したときに表示されます。中継システムおよびクライアントのシンボルは，システム構成に追加された時点で表示されます。

マネージャが階層化されたシステム構成の場合，マネージャの配下の中継マネージャがシステム構成に追加された時点からNNMに表示されます。

(b)　削除のタイミング

中継システムおよびクライアントのシンボルは，システム構成から削除された時点で，削除されます。

マネージャが階層化されたシステム構成の場合，マネージャ配下の中継マネージャがシステム構成から削除された時点でNNMの表示からも削除されます。

NNMの［管理］メニューから［JP1/NETM/DMの管理］−［シンボルの全削除］を選択すると，JP1/NETM/DMのすべてのシンボルを一括して削除できます。ただし，NNMの画面上で追加したJP1/NETM/DMのシンボルは削除されません。

Webブラウザを使用する場合，シンボルの一括削除は実行できません。

エラーが発生したホストのシンボルは，表示される色が変わります。エラーが発生していない状態では，緑色で表示されていますが，エラーが発生した場合は黄色で表示されます。シンボルの表示を正常の状態（緑色）に戻すには，NNMの［管理］メニューから［JP1/NETM/DMの管理］−［シンボルの初期化］を選択します。

Webブラウザを使用する場合，シンボルの初期化は実行できません。

(a)　エラー発生の確認方法

JP1/NETM/DMのホストでエラーが発生し，シンボルの表示状態が変更されると，NNMのステータス・イベントブラウザ，またはアプリケーション警報イベントブラウザで確認できます。JP1/NETM/DMでエラーが発生した場合の，ステータス・イベントブラウザでの表示例を次に示します。

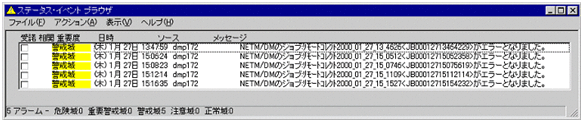

図3-9　JP1/NETM/DMでエラーが発生した場合のステータス・イベントブラウザでの表示例

「ソース」には，JP1/NETM/DM Managerのホスト名が表示されます。「メッセージ」には，次の形式でエラーになったジョブが表示されます。

　
NETM/DMのジョブ：ジョブ名＜ジョブID＞がエラーとなりました。

(b)　JP1/NETM/DMがNNMに通知する情報

JP1/NETM/DMはジョブがエラーになると，次の表に示す情報をNNMに通知（トラップ）します。

表3-3　JP1/NETM/DMがNNMに通知する情報

通知する情報の項目	内容
トラップ名	Netmdm_Sts_job
イベント・カテゴリ	ステータス・イベント
企業ID（netmdm）	.1.3.6.1.4.1.116.7.20
固有トラップ番号	1
重要度	警戒域
変数$3	エラーとなったジョブの名称
変数$4	エラーとなったジョブのID

企業ID（.1.3.6.1.4.1.116.7.20）はJP1/NETM/DM固有になっているため，JP1/NETM/DMのジョブ発生に対し，NNMの自動アクションを設定することもできます。
