複数のネットワークに分かれている環境の例を次に示します。

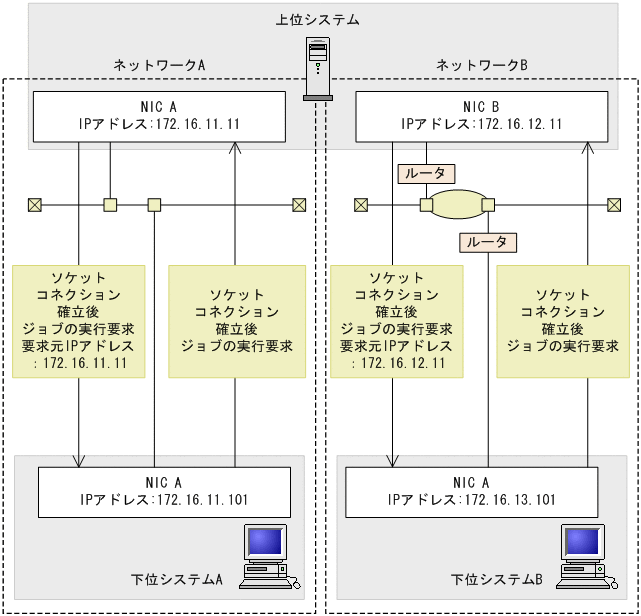

図6-3　複数のネットワークに分かれている環境の例

複数のネットワークに分かれている環境でも，ジョブの実行要求に，要求元の上位システムのIPアドレスが格納されているため，クライアントは正しいあて先にジョブの受信要求を送信できます。

上位システムからのジョブの実行要求時

下位システムとソケットコネクションが確立できた自システムのIPアドレスを取得し，要求元IPアドレスとして下位システムに通知します。

下位システムからのジョブの受信要求時

上位システムからのジョブの実行要求時に通知された要求元IPアドレスに対してソケットコネクションを確立し，ジョブの受信を要求します。

ただし，このような環境でJP1/NETM/DMを運用するには，TCPプロトコルによる接続であることが必要です。次のとおり設定してください。

上位システム

JP1/NETM/DM ManagerまたはJP1/NETM/DM Client（中継システム）のセットアップで，［通信関連］パネルの「TCPプロトコル」ラジオボタンを選択してください。

［通信関連］パネルの詳細については，JP1/NETM/DM Managerの場合はマニュアル「構築ガイド」の「4.2.2　［通信関連］パネル」を，JP1/NETM/DM Client（中継システム）の場合は，マニュアル「構築ガイド」の「5.2.2　［通信関連］パネル」を参照してください。

下位システム

JP1/NETM/DM Client（クライアント）のセットアップで，［通信関連］パネルの「TCPプロトコル」チェックボックス，および「起動要求プロトコルで受信したIPアドレスで上位システムに接続する」チェックボックスをオンにしてください。

［通信関連］パネルの詳細については，マニュアル「構築ガイド」の「6.2.6　［通信関連］パネル」を参照してください。

ネットワークが多重化されている環境の例を次に示します。

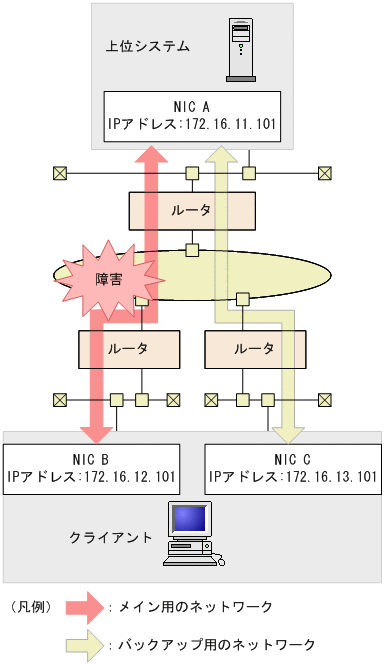

図6-4　ネットワークが多重化されている環境の例

ネットワークが多重化されている環境の場合，通常はメインのネットワークを使い，トラブルが発生した場合などには，バックアップのネットワークに切り替えて使うという運用が考えられます。また，JP1/NETM/DMが使用する通信回線は，メインのネットワークだけに限定して使用するという運用も考えられます。

このような運用に対応するには，各PCのクライアントのセットアップで，ネットワークアダプタの優先順位を設定する必要があります。セットアップの［通信関連］パネルの「複数のネットワークアダプタを設定する」を設定してください。設定方法の詳細については，マニュアル「構築ガイド」の「5.2.1　［接続先］パネル」を参照してください。
