| 定義 |
事例 |
| 自局回線情報 |
- 一次局としての自局回線ラベル名をline1，二次局としての自局回線ラベル名をline2とする。
- 一次局，二次局ともIPアドレス100.0.0.1を使用する。
- 一次局，二次局とも最大同時伝送数は，10とする。
|

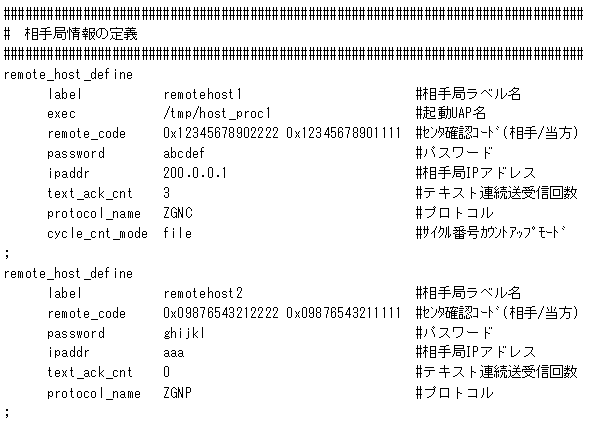

| 相手局情報 |
- remotehost1：
remotehost1とのファイル伝送にはコンピュータ手順を使用する。相手局IPアドレスは200.0.0.1。相手センタ確認コードは"0x12345678902222"，当方センタ確認コードは"0x12345678901111"。パスワードは，"abcdef"を使用する。テキスト連続送受信回数は3回。サイクル番号はファイル伝送終了時にカウントアップさせる。伝送後に/tmp/host_proc1というUAPを起動させる。
- remotehost2：
remotehost2とのファイル伝送にはパソコン手順を使用する。相手局ホスト名はaaa。相手センタ確認コードは"0x09876543212222"，当方センタ確認コードは"0x09876543211111"。パスワードは，"ghijkl"を使用する。テキスト連続送受信回数は0回。
|

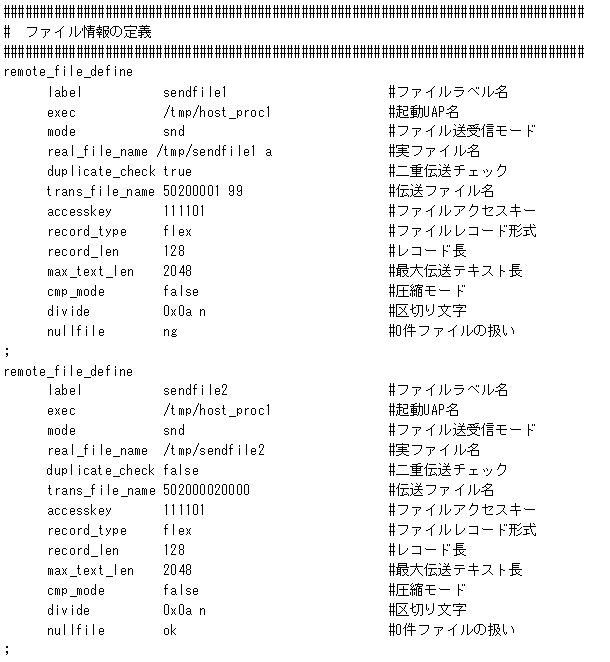

| ファイル情報 |
- sendfile1
送信用ファイル。サイクル管理する。実ファイル名は，/tmp/sendfile101〜/tmp/sendfile199。二重伝送チェックをする。伝送ファイル名は，"502000010100"〜"502000019900"。ファイルレコード形式は可変長。レコード長は128。最大伝送テキスト長は2,048。圧縮ファイルの伝送はしない。アクセスキーは，"111101"。区切り文字は"0x0a"で，付けたまま送信する。0件ファイルをエラーとする。
- sendfile2
送信用ファイル。サイクル管理しない。実ファイル名は，/tmp/sendfile2。二重伝送チェックはしない。伝送ファイル名は，"502000020000"。ファイルレコード形式は可変長。レコード長は128。最大伝送テキスト長は2,048。圧縮ファイルの伝送はしない。アクセスキーは，"111101"。区切り文字は"0x0a"で，付けたまま送信する。0件ファイルを正常とする。

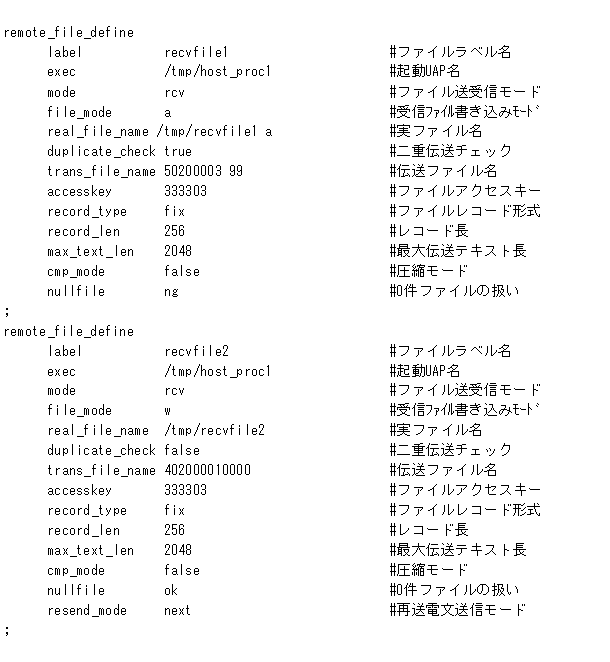

- recvfile1
受信用ファイル。サイクル管理する。実ファイル名は，/tmp/recvfile101〜/tmp/recvfile199。二重伝送チェックをする。受信ファイル書き込みモードは，追加モード。伝送ファイル名は，"502000030100"〜"502000039900"。ファイルレコード形式は固定長。レコード長は256。最大伝送テキスト長は2,048。圧縮ファイルの伝送はしない。アクセスキーは，"333303"。0件ファイルをエラーとする。
- recvfile2
受信用ファイル。サイクル管理しない。実ファイル名は/tmp/recvfile2。二重伝送チェックはしない。受信ファイル書き込みモードは，上書きモード。伝送ファイル名は，"402000010000"。ファイルレコード形式は固定長。レコード長は256。最大伝送テキスト長は2,048。圧縮ファイルの伝送はしない。アクセスキーは，"333303"。0件ファイルを正常とする。再送電文送信モードは，受信済みテキスト以降から受信する。
|

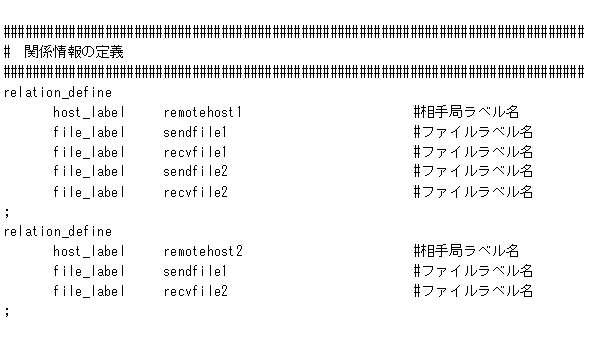

| 関係情報 |
- remotehost1とのファイル伝送では，sendfile1，sendfile2，recvfile1，recvfile2をやり取りする。
- remotehost2とのファイル伝送では，sendfile1，recvfile2をやり取りする。
|
