3.2.2　システム構成

JP1/AJS3 - SOA OptionおよびJP1/AJS3 - View for SOA Optionのシステム構成について説明します。

＜この項の構成＞

(1)　基本構成例

(2)　最大構成例

(3)　最小構成

(1)　基本構成例

JP1/AJS3 - SOA OptionおよびJP1/AJS3 - View for SOA Optionの基本構成例を次に示します。

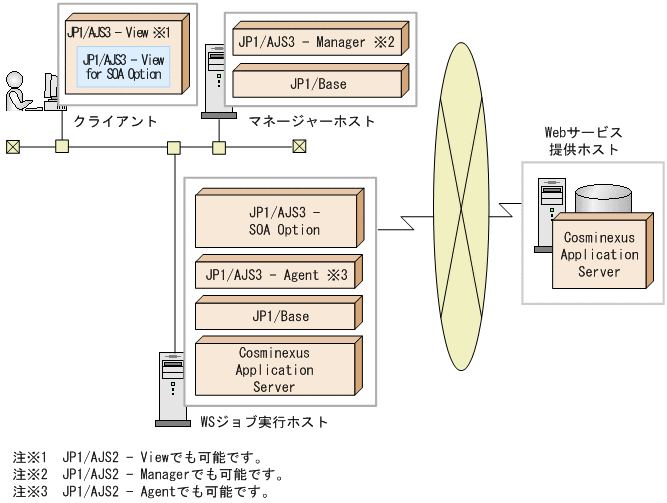

図3-9　JP1/AJS3 - SOA OptionおよびJP1/AJS3 - View for SOA Optionの基本構成例（Cosminexus Application Serverを使用する場合）

図3-10　JP1/AJS3 - SOA OptionおよびJP1/AJS3 - View for SOA Optionの基本構成例（WebSphere Application Serverを使用する場合）

図3-11　JP1/AJS3 - SOA OptionおよびJP1/AJS3 - View for SOA Optionの基本構成例（WebLogic Serverを使用する場合）

クライアント，WSジョブ実行ホスト，マネージャーホスト，およびWebサービス提供ホストに分けて業務を実行するシステム構成です。WSジョブは，WSジョブ実行ホストのJP1/AJS3 - AgentまたはJP1/AJS2 - AgentとJP1/AJS3 - SOA Optionによって実行されます。

　

WSジョブをマネージャーホストのJP1/AJS3 - ManagerまたはJP1/AJS2 - Managerで実行する場合は，次のようにJP1/AJS3 - ManagerまたはJP1/AJS2 - ManagerとJP1/AJS3 - SOA Optionを同じホストにインストールします。

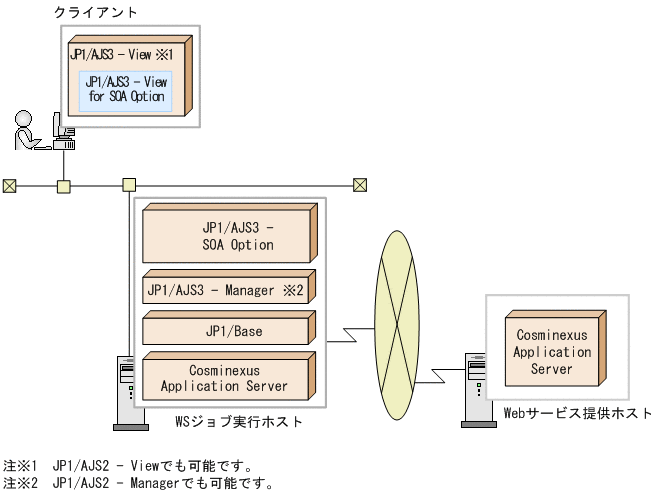

図3-12　WSジョブをJP1/AJS3 - ManagerまたはJP1/AJS2 - Managerで実行する場合のシステム構成例（Cosminexus Application Serverを使用する場合）

図3-13　WSジョブをJP1/AJS3 - ManagerまたはJP1/AJS2 - Managerで実行する場合のシステム構成例（WebSphere Application Serverを使用する場合）

図3-14　WSジョブをJP1/AJS3 - ManagerまたはJP1/AJS2 - Managerで実行する場合のシステム構成例（WebLogic Serverを使用する場合）

(2)　最大構成例

JP1/AJS3 - SOA OptionおよびJP1/AJS3 - View for SOA Optionのシステムの最大構成例を次の図と表に示します。

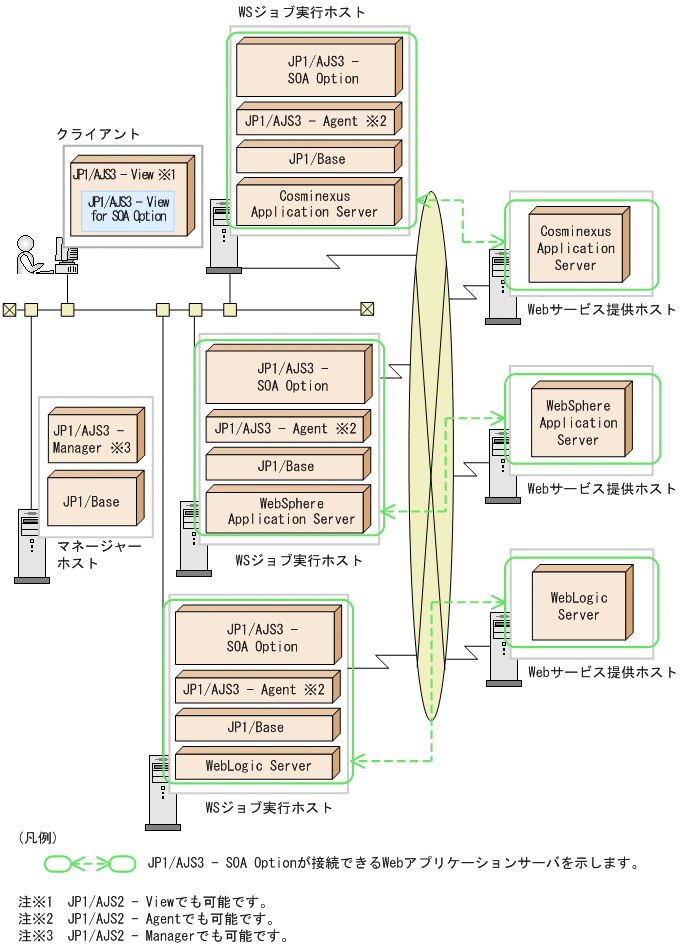

図3-15　JP1/AJS3 - SOA OptionおよびJP1/AJS3 - View for SOA Optionのシステムの最大構成例

表3-2　JP1/AJS3 - SOA OptionおよびJP1/AJS3 - View for SOA Optionのシステムの最大構成

項目	管理対象の最大数
一つのWSジョブ実行ホストに導入できるJP1/AJS3 - SOA Optionの数	1
一つのJP1/AJS3 - SOA Optionに対応するJP1/AJS3 - Agent，JP1/AJS3 - Manager，JP1/AJS2 - Agent，またはJP1/AJS2 - Managerの数	1
一つのJP1/AJS3 - ManagerまたはJP1/AJS2 - Managerに接続できるWSジョブ実行ホストの数	JP1/AJS3 - Managerに接続できるJP1/AJS3 - Agentの数またはJP1/AJS2 - Managerに接続できるJP1/AJS2 - Agentの数と同様です。 JP1/AJS3 - Managerに接続できるJP1/AJS3 - Agentの数またはJP1/AJS2 - Managerに接続できるJP1/AJS2 - Agentの数については，マニュアル「JP1/Automatic Job Management System 3 設計ガイド（システム構築編）」またはマニュアル「JP1/Automatic Job Management System 2 設計・運用ガイド」を参照してください。
システムに導入できるJP1/AJS3 - ViewまたはJP1/AJS2 - Viewの数	JP1/AJS3 - Managerに接続できるJP1/AJS3 - Viewの数またはJP1/AJS2 - Managerに接続できるJP1/AJS2 - Viewの数と同様です。 JP1/AJS3 - Managerに接続できるJP1/AJS3 - Viewの数またはJP1/AJS2 - Managerに接続できるJP1/AJS2 - Viewの数については，マニュアル「JP1/Automatic Job Management System 3 設計ガイド（システム構築編）」またはマニュアル「JP1/Automatic Job Management System 2 設計・運用ガイド」を参照してください。

なお，WSジョブ実行ホストとWebサービス提供ホストの関係はn対mの関係を取ることができます。

(3)　最小構成

JP1/AJS3 - SOA OptionおよびJP1/AJS3 - View for SOA Optionのシステムの最小構成を次に示します。

図3-16　JP1/AJS3 - SOA OptionおよびJP1/AJS3 - View for SOA Optionのシステムの最小構成

WSジョブ実行ホストで，WSジョブ定義，WSジョブの実行，およびWebサービスの提供を一括して処理・実行します。
