JP1/Automatic Job Management System 3 連携ガイド

付録A.5　JP1/AJS3の状態の監視

JP1/AJS3 - Managerの運用状態やジョブネット中のジョブの実行状態，JP1/AJS3 - Agentの運用状態を［JP1AJS2］シンボルの色から判断できます。また，ステータス・アラームブラウザや［ajsdetail］ウィンドウから状態の詳細情報を確認することもできます。

JP1/AJS3 - ManagerやJP1/AJS3 - Agentの状態が変化すると，状態の変更を通知するSNMPトラップがNNMに送られます。NNMでは，通知された状態に基づいて状態に対応する色でシンボルを表示します。

JP1/AJS3 - Managerでスケジューラーの状態監視を行っている場合，監視プロセスはジョブネットを5分間隔で監視しているため，ジョブの状態の変化がNNMのシンボルに通知されるまでに最大5分のタイムラグが発生します。

スケジューラーの状態監視プロセスは物理ホスト・論理ホスト共通のプロセスです。あるホストに警告状態または異常状態のジョブが一つでもあれば，そのホストが物理ホストまたは論理ホストのどちらであっても，JP1/AJS3 - Managerを異常状態と認識し，NNMのシンボルに通知します。

なお，JP1/AJS3 - Manager，JP1/AJS3 - Agentの運用中にNNMに何らかの状態を通知したあと，状態変化の要因を取り除いても，JP1/AJS3 - Manager，JP1/AJS3 - Agentの運用状態を表すシンボルは，より重要度の高い状態を表示し続けるため，シンボルは初期化されません（例えば，JP1/AJS3でエラーが発生し，エラー発生をNNMに通知したあと，エラーの要因を取り除いても，NNMの［JP1AJS2］シンボルはエラーを表す色で表示されたままとなります）。この場合，手動でシンボルを初期化する必要があります。

ノード・サブマップに表示される［JP1AJS2］シンボルの見方，ステータス・アラームブラウザに表示されるメッセージの見方，［ajsdetail］ウィンドウに表示される詳細情報の見方，および［JP1AJS2］シンボルの状態を初期化する手順を説明します。

＜この項の構成＞

(1)　ノード・サブマップに表示される［JP1AJS2］シンボルの見方

(2)　アラームブラウザのメッセージの見方

(3)　［ajsdetail］ウィンドウの詳細情報の見方

(4)　［JP1AJS2］シンボルを初期化する

(1)　ノード・サブマップに表示される［JP1AJS2］シンボルの見方

ノード・サブマップに表示される［JP1AJS2］シンボルの色と意味は，JP1/AJS3 - Managerの状態を監視している場合と，JP1/AJS3 - Agentの状態を監視している場合とで異なります。JP1/AJS3 - Managerの状態を監視している場合のシンボルの色と意味を表A-9に，JP1/AJS3 - Agentの状態を監視している場合のシンボルの色と意味を表A-10に示します。

表A-9　JP1/AJS3 - Managerを監視している場合の［JP1AJS2］シンボルの色と意味

シンボルの色
（標準設定時の表示色^※¹）意味重要度^※²

認識不能（Unknown）を表す色（明るい青）状態がわからない。 1

正常域（Normal）を表す色（緑） JP1/AJS3 - Managerが起動した。JP1/AJS3 - Managerは正常に運用されている。 2

注意域（Warning）を表す色（シアン）警告終了したジョブがある。 3

警戒域（Minor）を表す色（黄）異常終了したジョブがある。 4

制限動作中（Restricted）を表す色（明るいピンク）
危険域（Critical）を表す色（赤）

スケジュールに基づいたジョブネットの実行ができない。

ジョブが実行できない。

イベントジョブを使った運用ができない。

5

注※1

標準設定時の表示色は，使用するNNMによって異なる場合があります。

注※2

重要度が最も高いのが5，最も低いのが1です。

表A-10　JP1/AJS3 - Agentを監視している場合の［JP1AJS2］シンボルの色と意味

シンボルの色
（標準設定時の表示色^※¹）意味重要度^※²

認識不能（Unknown）を表す色（明るい青）状態がわからない。 1

正常域（Normal）を表す色（緑） JP1/AJS3 - Agentが起動した。JP1/AJS3 - Agentは正常に運用されている。 2

制限動作中（Restricted）を表す色（明るいピンク）
危険域（Critical）を表す色（赤）

ジョブが実行できない。

イベントジョブを使った運用ができない。

3

注※1

標準設定時の表示色は，使用するNNMによって異なる場合があります。

注※2

重要度が最も高いのが3，最も低いのが1です。

なお，［JP1AJS2］シンボルの色は，次に示すJP1/AJS3の機能の運用状態のうち，最も重要度の高い状態を表します。

ジョブネットのスケジュール制御（JP1/AJS3 - Agentの状態を監視している場合を除く）

ジョブの実行制御

イベントジョブを使った運用制御

各機能の状態は［ajsdetail］ウィンドウで確認できます。詳細については，「(3) ［ajsdetail］ウィンドウの詳細情報の見方」を参照してください。

シンボルの色（標準設定時の表示色^※¹）	意味	重要度^※²
認識不能（Unknown）を表す色（明るい青）	状態がわからない。	1
正常域（Normal）を表す色（緑）	JP1/AJS3 - Managerが起動した。JP1/AJS3 - Managerは正常に運用されている。	2
注意域（Warning）を表す色（シアン）	警告終了したジョブがある。	3
警戒域（Minor）を表す色（黄）	異常終了したジョブがある。	4
制限動作中（Restricted）を表す色（明るいピンク）危険域（Critical）を表す色（赤）	スケジュールに基づいたジョブネットの実行ができない。ジョブが実行できない。イベントジョブを使った運用ができない。	5

シンボルの色（標準設定時の表示色^※¹）	意味	重要度^※²
認識不能（Unknown）を表す色（明るい青）	状態がわからない。	1
正常域（Normal）を表す色（緑）	JP1/AJS3 - Agentが起動した。JP1/AJS3 - Agentは正常に運用されている。	2
制限動作中（Restricted）を表す色（明るいピンク）危険域（Critical）を表す色（赤）	ジョブが実行できない。イベントジョブを使った運用ができない。	3

(2)　アラームブラウザのメッセージの見方

NNMは，JP1/AJS3 - Manager，JP1/AJS3 - AgentからSNMPトラップを受け取ると，次に示す状態の詳細情報をアラームブラウザに表示します。

JP1/AJS3 - Managerの運用状態

JP1/AJS3 - Managerのジョブネット中のジョブの実行状態

JP1/AJS3 - Managerのスケジューラーサービスの状態

JP1/AJS3 - Managerのイベントジョブを使った運用制御の実行状態

JP1/AJS3 - Agentの運用状態

JP1/AJS3 - Agentのイベントジョブを使った運用制御の実行状態

アラームブラウザを表示する手順と，アラームブラウザに表示される2種類のメッセージ形式，メッセージの意味を次に示します。

ステータス・アラームブラウザの表示手順
NNMの［アラーム・カテゴリー］で［ステータス・アラーム］ボタンをクリックします。

メッセージの形式1
"オブジェクト名"の状態が"ステータス"になりました("状態変化要因語句")

オブジェクト名

オブジェクトの名称が表示されます。

ステータス・状態変化要因語句

ステータスと状態変化要因語句の組み合わせを次の表に示します。

表A-11　ステータスと状態変化要因語句の組み合わせ

ステータス状態変化要因語句意味

Normal Factor:Start JP1/AJS3の運用が開始した。^※¹

Normal Factor:Schedule Normal スケジュール機能は正常に動作している。^※2

Warning Factor:Job Warning End 警告終了したジョブがある。^※²

Minor Factor:Job Abnormal End 異常終了したジョブがある。^※²

Restricted Factor:Schedule Restricted スケジュール機能で制限動作中である。^※2

Restricted Factor:jpqmon^※⁴ ジョブ実行制御が停止した。^※¹

Restricted Factor:evactiona^※³ イベントジョブを使った運用（エージェント制御）が停止した。^※¹

Restricted Factor:jajs_dbmd DB管理が停止した。^※¹

Restricted Factor:jajs_hstd ホストサービス管理が停止した。^※¹

Restricted Factor:jajs_agtd スケジューラーサービス管理が停止した。^※¹

Restricted Factor:jajs_schd エージェントサービス管理が停止した。^※¹

Restricted Factor:queuea^※³ ジョブ実行制御が停止した。^※¹

Restricted Factor:jpoagent^※⁴ イベントジョブを使った運用（エージェント制御）が停止した。^※¹

Restricted Factor:Event JP1イベントが受信できない。^※⁵

Restricted Factor:File ファイルが監視できない。^※⁵

Restricted Factor:Mail メールが受信できない。^※⁵

Restricted Factor:Time 実行間隔を制御できない。^※⁵

Unknown Factor:Schedule Unknown スケジュール機能の状態が不明である。^※2

Critical Factor:Schedule Stop スケジュール機能が停止した。^※2

Critical Factor:Stop JP1/AJS3の運用が終了した。^※¹

注※1

SNMPトラップの送信元は，Process Manager（JP1/AJS3のプロセス管理制御）です。

注※2

SNMPトラップの送信元は，Job Schedule（ジョブネットのスケジュール制御）です。

注※3

WindowsのNNMで表示されるメッセージの状態変化要因語句です。

注※4

UNIXのNNMで表示されるメッセージの状態変化要因語句です。

注※5

SNMPトラップの送信元は，Event Action（イベントジョブを使った運用制御）です。

エラー・アラームブラウザの表示手順
NNMの［アラーム・カテゴリー］で［エラー・アラーム］ボタンをクリックします。

メッセージの形式2
"オブジェクト名"でジョブネットが異常終了しました（スケジューラーサービス名：ジョブネット名）

オブジェクト名

オブジェクトの名称が表示されます。

スケジューラーサービス名

異常終了したルートジョブネットが属しているスケジューラーサービス名が表示されます。

ジョブネット名

異常終了したルートジョブネット名が表示されます。

なお，アラームブラウザに表示されるメッセージの詳細については，NNMの［イベント設定］ダイアログボックスに表示されるイベントをダブルクリックすると表示される［イベントの変更］ダイアログボックスでも確認できます。ただし，イベントの設定内容は変更しないでください。

ステータス	状態変化要因語句	意味
Normal	Factor:Start	JP1/AJS3の運用が開始した。^※¹
Normal	Factor:Schedule Normal	スケジュール機能は正常に動作している。^※2
Warning	Factor:Job Warning End	警告終了したジョブがある。^※²
Minor	Factor:Job Abnormal End	異常終了したジョブがある。^※²
Restricted	Factor:Schedule Restricted	スケジュール機能で制限動作中である。^※2
Restricted	Factor:jpqmon^※⁴	ジョブ実行制御が停止した。^※¹
Restricted	Factor:evactiona^※³	イベントジョブを使った運用（エージェント制御）が停止した。^※¹
Restricted	Factor:jajs_dbmd	DB管理が停止した。^※¹
Restricted	Factor:jajs_hstd	ホストサービス管理が停止した。^※¹
Restricted	Factor:jajs_agtd	スケジューラーサービス管理が停止した。^※¹
Restricted	Factor:jajs_schd	エージェントサービス管理が停止した。^※¹
Restricted	Factor:queuea^※³	ジョブ実行制御が停止した。^※¹
Restricted	Factor:jpoagent^※⁴	イベントジョブを使った運用（エージェント制御）が停止した。^※¹
Restricted	Factor:Event	JP1イベントが受信できない。^※⁵
Restricted	Factor:File	ファイルが監視できない。^※⁵
Restricted	Factor:Mail	メールが受信できない。^※⁵
Restricted	Factor:Time	実行間隔を制御できない。^※⁵
Unknown	Factor:Schedule Unknown	スケジュール機能の状態が不明である。^※2
Critical	Factor:Schedule Stop	スケジュール機能が停止した。^※2
Critical	Factor:Stop	JP1/AJS3の運用が終了した。^※¹

(3)　［ajsdetail］ウィンドウの詳細情報の見方

NNMは，JP1/AJS3 - Manager，JP1/AJS3 - AgentからSNMPトラップを受け取ると，JP1/AJS3 - Managerの運用状態やジョブネット中のジョブの実行状態，JP1/AJS3 - Agentの運用状態の詳細情報を［ajsdetail］ウィンドウに表示します。

［ajsdetail］ウィンドウを表示する手順と，ウィンドウの表示項目の意味を次に示します。

［ajsdetail］ウィンドウの表示手順

詳細情報を表示したい［JP1AJS2］シンボルをクリックし，［管理］－［JP1/AJS2の管理］－［詳細］を選択する。
［ajsdetail］ウィンドウが表示されます。
［ajsdetail］ウィンドウを次に示します。

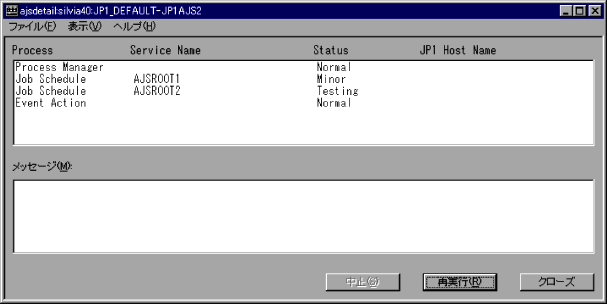

図A-7　［ajsdetail］ウィンドウ

［ajsdetail］ウィンドウの表示項目の意味

タイトル行

オブジェクト名が表示されます。

Process

JP1/AJS3の機能の名称が表示されます。

Process Manager
JP1/AJS3のプロセス管理制御

Job Schedule
ジョブネットのスケジュール制御
スケジューラーサービス単位で表示されます。
JP1/AJS3 - Agentの状態を監視している場合は機能しません。

Event Action
イベントジョブを使った運用制御

Service Name

スケジューラーサービスの名称が表示されます。

Status

各機能の状態を表示します。詳細については，「(1) ノード・サブマップに表示される［JP1AJS2］シンボルの見方」を参照してください。

JP1 Host Name

複数の論理ホストが起動している場合，該当する論理ホスト名が表示されます。

メッセージ

何も表示されません。

注意事項

スケジューラーサービスの構成を変更した場合，［JP1AJS2］シンボルのオブジェクトには変更前の状態が残っています。構成を変更したスケジューラーサービスの状態が［ajsdetail］ウィンドウに正しく反映されない場合，次の手順で新しい構成を有効にしてください。

ajsovsymremコマンドで［JP1AJS2］シンボルをノード・サブマップからいったん削除する。
ajsovsymremコマンドの詳細については，「付録C.3 ajsovsymrem」を参照してください。

JP1/AJS3サービスを再起動する。

［JP1AJS2］シンボルを「すべてのホストに作成する」方法で再作成する。

詳細については，「付録A.4(1) シンボルを作成する」を参照してください。

(4)　［JP1AJS2］シンボルを初期化する

JP1/AJS3 - Manager，JP1/AJS3 - Agentの運用中に何らかの状態をNNMに通知したあと，状態変化の要因を取り除いた場合は，［JP1AJS2］シンボルを初期化してください。通常は，「正常域」に初期化してください。運用状態やジョブの実行状態が不明な場合などには，「認識不能」に初期化してください。

［JP1AJS2］シンボルを初期化する手順を次に示します。

初期化したい［JP1AJS2］シンボルをクリックし，［管理］－［JP1/AJS2の管理］－［シンボルの初期設定］－［正常］，または［認識不能］を選択する。
［JP1AJS2］シンボルが「正常域」または「認識不能」状態に初期化されます。
