5.3　「システム構成ツリー」の監視ツリーモデル

監視ツリーを自動生成するときに，「システム構成ツリー」テンプレートを選択した場合に生成される監視ツリーのモデルを次に示します。

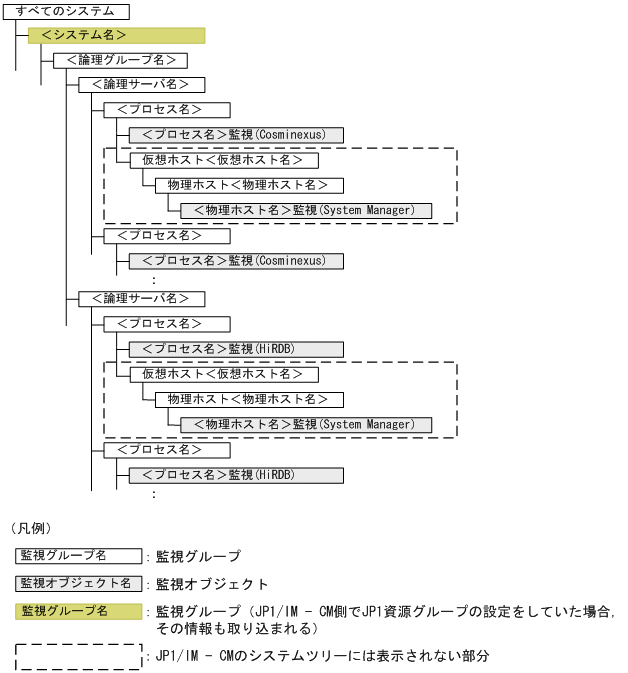

図5-5　監視ツリー（システム構成ツリー）のモデル

システム構成ツリーの構成は，JP1/IM - Central Information Masterのシステムツリーの構成に依存します。なお，JP1/IM - Central Information Masterのシステムツリーから監視ツリー（システム構成ツリー）を生成する際には，JP1イベントを発行しないプロセスや発行するJP1イベントが不明なプロセスの監視オブジェクトは生成されません。

また，JP1/IM - Central Information Masterのシステムツリーで定義が完了していない個所があった場合，その個所も生成されません。例えば，JP1/IM - Central Information Master側で仮想ホストだけ定義して，物理ホストとのマッピングをしていなかった場合，監視グループとなる個所（仮想ホスト＜仮想ホスト名＞）も含めて生成されません。

JP1/IM - Central Information Master連携時に生成するシステム監視オブジェクトを次に示します。

表5-1　JP1/IM - Central Information Master連携時に生成するシステム監視オブジェクト

JP1/IM - Central Information Master側の定義			JP1/IM - Central Scope側の定義
ノード名	種別		生成するシステム監視オブジェクト
プロセス	Cosminexus※1	web-server	＜プロセス名＞監視(Cosminexus)
		j2ee-server	＜プロセス名＞監視(Cosminexus)
		naming-service	＜プロセス名＞監視(Cosminexus)
		smart-agent	＜プロセス名＞監視(Cosminexus)
		performance-tracer	＜プロセス名＞監視(Cosminexus)
		transaction-context-service	＜プロセス名＞監視(Cosminexus)
		component-transaction-monitor	＜プロセス名＞監視(Cosminexus)
	HiRDB	FES	−
		BES	−
		MGR	＜プロセス名＞監視(HiRDB)
		DS	−
		SDS	＜プロセス名＞監視(HiRDB)
	others	others	−
物理ホスト※2	−		＜物理ホスト名＞監視(System Manager)

（凡例）

−：該当なし，または作成されない。

注※1　JP1/IM - Central Information Masterが作成するシステムツリーではOTSを管理しないため，OTS監視用の監視オブジェクトは生成されません（業務指向ツリー，サーバ指向ツリーの場合は生成されます）。

注※2　BladeSymphonyの物理ホストにOSがインストールされていない場合，ホスト名が特定できないため，監視できないことがあります。その場合，OSをインストールし，ホスト名が確定したあとで自動生成を再実行するか，手動でシステム監視オブジェクトを追加する必要があります。
