5.2　「サーバ指向ツリー」の監視ツリーモデル

監視ツリーを自動生成するときに，「サーバ指向ツリー」テンプレートを選択した場合に生成される監視ツリーのモデルを次に示します。

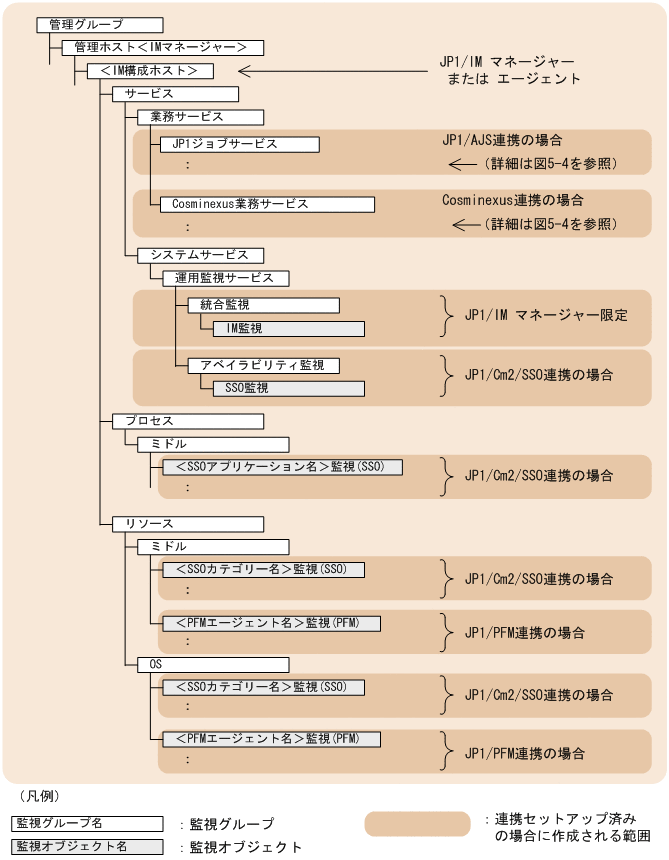

図5-3　監視ツリー（サーバ指向ツリー）のモデル

[図データ]

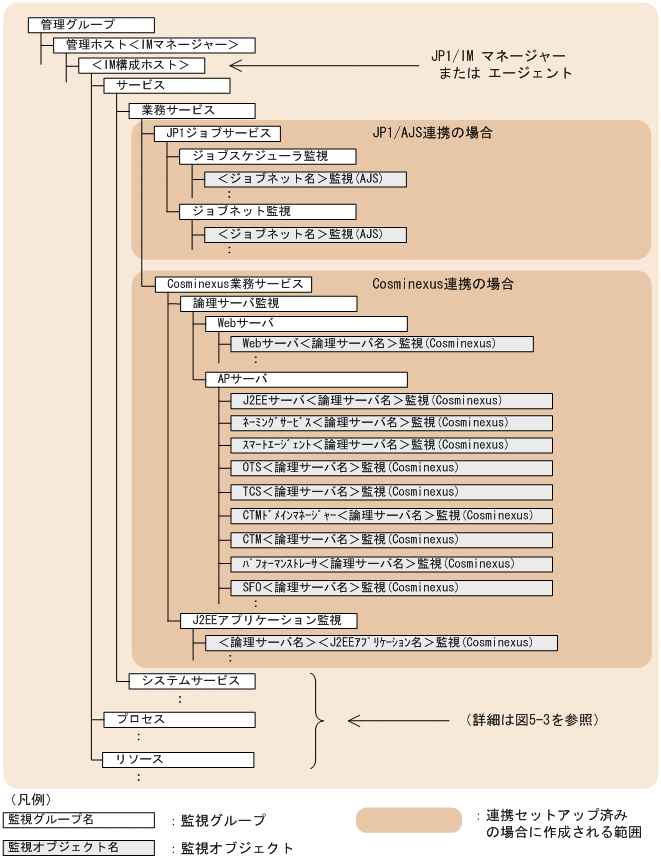

図5-4　監視ツリー（サーバ指向ツリー）のモデル

[図データ]
