4.6　ネットワークを分離した環境で，特定のネットワークで運用する場合の通信設定例

この節では，ネットワークを分離した環境で，JP1/Baseを特定のネットワークだけで運用する場合の通信設定について，次に示すシステム構成例を基に説明します。

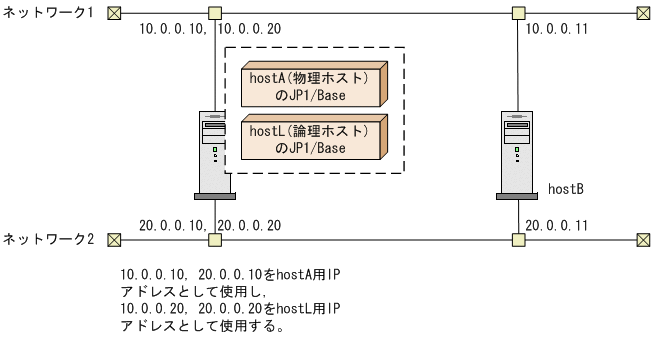

図4-7　JP1/Baseを運用する場合のシステム構成例（ネットワークを分離した環境で，特定のネットワークだけで運用する）

[図データ]

上記の図では，hostL（論理ホスト）がマネージャーホストとして動作し，各ホストのJP1/Baseは，ネットワーク2を使用して接続すると仮定します。

各ホストでの通信設定の変更の有無を次の表に示します。

ホスト名 JP1/Base本体の通信設定 イベントサービスの通信設定（confでの編集）
jp1hosts情報 通信方式設定情報
hostA（物理ホスト） 変更する 変更する 変更する
hostL（論理ホスト） 変更する 変更する 変更する
hostB 変更する 変更する 変更する

次に，各ホストでの通信設定の変更手順を説明します。

＜この節の構成＞
(1)　hostAで必要な設定
(2)　hostL（論理ホスト）で必要な設定
(3)　hostBで必要な設定

(1)　hostAで必要な設定

jp1hosts定義ファイルおよびイベントサーバ設定ファイル（conf）で，各ホストのJP1/Baseが使用するIPアドレスを認識させます。

通信の設定手順を次に示します。

  1. JP1/Baseを前提とする製品およびJP1/Baseと依存関係を持つプログラムを停止する。
    JP1/Baseと依存関係を持つプログラムには，例えばJP1/BaseのSNMPトラップ変換機能の起動に必要なJP1/Cm2/NNMがあります。

  2. JP1/Baseを停止する。

  3. jp1hosts定義ファイルを編集する。
    jp1hosts定義ファイルを次に示すように編集してください。

# IPアドレス20.0.0.10をhostA，20.0.0.20をhostLとして対応付ける。
hostA 20.0.0.10
hostL 20.0.0.20

  4. jbshostsimportコマンドを実行する。
    jbshostsimport {-o|-r} jp1hosts定義ファイル名

  5. jbssetcnfコマンドを実行する。
    jbssetcnf physical_ipip.conf

  6. イベントサーバ設定ファイル（conf）を編集する。
    イベントサーバ設定ファイル（conf）のportsパラメーターおよびremote-serverパラメーターを次に示すように編集してください。
    ports 20.0.0.10 jp1imevt jp1imevtapi
remote-server hostL close 20.0.0.20

  7. JP1/Baseを再起動する。
    JP1/Baseを前提とする製品およびJP1/Baseと依存関係を持つプログラムも再起動してください。

以上でhostAでの通信設定は完了です。

(2)　hostL（論理ホスト）で必要な設定

hostL(論理ホスト)で必要な通信設定手順を次に示します。

  1. JP1/Baseを前提とする製品およびJP1/Baseと依存関係を持つプログラムを停止する。
    JP1/Baseと依存関係を持つプログラムには，例えばJP1/BaseのSNMPトラップ変換機能の起動に必要なJP1/Cm2/NNMがあります。

  2. JP1/Baseを停止する。

  3. jp1hosts定義ファイルを編集する。
    jp1hosts定義ファイルを次に示すように編集してください。
    # IPアドレス20.0.0.10をhostA，20.0.0.11をhostB，20.0.0.20をhostLとして対応付ける。
hostA 20.0.0.10
hostB 20.0.0.11
hostL 20.0.0.20

  4. jbshostsimportコマンドを実行する。
    jbshostsimport {-o|-r} jp1hosts定義ファイル名 -h hostL

  5. logical_ipip.confを編集する。
    logical_ipip.confをエディターなどで開き，[LOGICALHOSTNAME\JP1BASE]を探し，[hostL\JP1BASE]に修正してください。

  6. jbssetcnfコマンドを実行する。
    jbssetcnf logical_ipip.conf

  7. イベントサーバ設定ファイル（conf）を編集する。
    イベントサーバ設定ファイル（conf）のportsパラメーターおよびremote-serverパラメーターを次に示すように編集してください。
    ports 20.0.0.20 jp1imevt jp1imevtapi
remote-server hostL close 20.0.0.20

  8. API設定ファイル（api）を編集する。
    API設定ファイル（api）のserverパラメーターを次に示すように追加してください。
    server hostA keep-alive 20.0.0.10
server hostL keep-alive 20.0.0.20
server hostB keep-alive 20.0.0.11

  9. JP1/Baseを再起動する。
    JP1/Baseを前提とする製品およびJP1/Baseと依存関係を持つプログラムも再起動してください。

以上でhostL（論理ホスト）での通信設定は完了です。

(3)　hostBで必要な設定

hostBで必要な通信設定手順を次に示します。

  1. JP1/Baseを前提とする製品およびJP1/Baseと依存関係を持つプログラムを停止する。
    JP1/Baseと依存関係を持つプログラムには，例えばJP1/BaseのSNMPトラップ変換機能の起動に必要なJP1/Cm2/NNMがあります。

  2. JP1/Baseを停止する。

  3. jp1hosts定義ファイルを編集する。
    jp1hosts定義ファイルを次に示すように編集してください。
    # IPアドレス20.0.0.11をhostB，20.0.0.20をhostLとして対応付ける。
hostB 20.0.0.11
hostL 20.0.0.20

  4. jbshostsimportコマンドを実行する。
    jbshostsimport {-o|-r} jp1hosts定義ファイル名

  5. jbssetcnfコマンドを実行する。
    jbssetcnf physical_ipip.conf

  6. イベントサーバ設定ファイル（conf）を編集する。
    イベントサーバ設定ファイル（conf）のportsパラメーターおよびremote-serverパラメーターを次に示すように追加してください。
    ports 20.0.0.11 jp1imevt jp1imevtapi
remote-server hostL close 20.0.0.20

  7. JP1/Baseを再起動する。
    JP1/Baseを前提とする製品およびJP1/Baseと依存関係を持つプログラムも再起動してください。

以上でhostBでの通信設定は完了です。
