付録D.2　ファイアウォールの通過方向

＜この項の構成＞
(1)　ファイアウォールの通過方向の設定
(2)　ファイアフォールの通過方向の設定（論理ホスト運用の場合）
(3)　PFM - Agent for Virtual MachineとVMware Web Serviceの通信時のファイアウォール通過方向
(4)　PFM - Agent for Virtual MachineとHyper-Vの通信時のファイアウォール通過方向
(5)　PFM - Agent for Virtual MachineとVirtageの通信時のファイアウォール通過方向

(1)　ファイアウォールの通過方向の設定

ファイアウォールを挟んでPFM - ManagerとPFM - Agent for Virtual Machineを配置する場合は，PFM - ManagerとPFM - Agentのすべてのサービスにポート番号を固定値で設定してください。また，各ポート番号を次の表に示す方向で設定し，すべてのサービスについてファイアウォールを通過させるようにしてください。

表D-2　ファイアウォールの通過方向（PFM - ManagerとPFM - Agent間）

サービス名 パラメーター 通過方向
Agent Storeサービス jp1pcsto5[nnn]※ Agent←Manager
Agent Collectorサービス jp1pcagt5[nnn]※ Agent←Manager

（凡例）
Manager：PFM - Managerホスト
Agent：PFM - Agentホスト
←：右項から左項への通信（コネクション）を開始する方向

注※
複数インスタンスを作成している場合，2番目以降に作成したインスタンスに通番（nnn）が付加されます。最初に作成したインスタンスには，通番は付加されません。

通信（コネクション）を開始する時は，接続を受ける側（矢印が向いている側）が，表D-1のポート番号を受信ポートとして使用します。接続する側は，OSによって割り当てられる空きポート番号を送信ポートとして使用します。この場合に使用するポート番号の範囲は，OSによって異なります。

上記のAgent←Managerの場合は，Managerで一時的に使用される送信ポートがAgentの受信ポートを通過できるようにファイアウォールを設定してください。

注意
PFM - Agentのホストでjpctool db dump（jpcctrl dump）コマンドまたはjpctool service list（jpcctrl list）コマンドを実行したい場合，次のどちらかの方法でコマンドを実行してください。
  • jpctool db dump（jpcctrl dump）コマンドまたはjpctool service list（jpcctrl list）コマンドのproxyオプションで，PFM - Managerを経由して通信するように指定してください。jpctool db dump（jpcctrl dump）コマンドまたはjpctool service list（jpcctrl list）コマンドのproxyオプションについては，マニュアル「JP1/Performance Management リファレンス」の，コマンドについて説明している章を参照してください。
  • 各PFM - Agentホスト間で次の表に示す方向でポート番号を設定し，ファイアウォールを通過させるようにしてください。

    表D-3　ファイアウォールの通過方向（各PFM - Agentホスト間）

    サービス名 パラメーター 通過方向
    Agent Storeサービス jp1pcsto5[nnn]※ Agent←→Agent
    Agent Collectorサービス jp1pcagt5[nnn]※ Agent←→Agent

    （凡例）
    Agent：PFM - Agentホスト
    ←→：左項から右項，および右項から左項への通信（コネクション）を開始する方向

    注※
    複数インスタンスを作成している場合，2番目以降に作成したインスタンスに通番（nnn）が付加されます。最初に作成したインスタンスには，通番は付加されません。

(2)　ファイアフォールの通過方向の設定（論理ホスト運用の場合）

ファイアウォールを挟んでPFM - ManagerとPFM - Agent for Virtual Machineを配置する場合は，PFM - ManagerとPFM - Agentのすべてのサービスにポート番号を固定値で設定してください。また，各ポート番号を次の表に示す方向で設定し，すべてのサービスについてファイアウォールを通過させるようにしてください。

表D-4　ファイアウォールの通過方向（PFM - ManagerとPFM - Agent間（論理ホスト運用の場合））

サービス名 パラメーター 通過方向
Agent Storeサービス（論理ホスト） jp1pcsto5[nnn]※ Agent（論理ホスト）←Manager
Agent Collectorサービス（論理ホスト） jp1pcagt5[nnn]※ Agent（論理ホスト）←Manager

（凡例）
Manager：PFM - Managerホスト
Agent（論理ホスト）：PFM - Agentホスト
←：右項から左項への通信（コネクション）を開始する方向

注※
複数インスタンスを作成している場合，2番目以降に作成したインスタンスに通番（nnn）が付加されます。最初に作成したインスタンスには，通番は付加されません。

通信（コネクション）を開始する時は，接続を受ける側（矢印が向いている側）が，表D-1のポート番号を受信ポートとして使用します。接続する側は，OSによって割り当てられる空きポート番号を送信ポートとして使用します。この場合に使用するポート番号の範囲は，OSによって異なります。

上記のAgent（論理ホスト）←Managerの場合は，Managerから一時的に使用される送信ポートがAgentの論理ホストの受信ポートに通過できるようにファイアウォールを設定してください。

(3)　PFM - Agent for Virtual MachineとVMware Web Serviceの通信時のファイアウォール通過方向

VMwareの情報を収集するために，PFM - Agent for Virtual MachineはVMware Web Serviceと通信する必要があります。そのため，ファイアウォールを挟んでPFM - Agent for Virtual MachineとVMware Web Serviceを配置する場合は， PFM - Agent for Virtual Machineホストのインスタンス情報設定時に指定したポート番号でファイアウォールを通過させるようにしてください。PFM - Agent for Virtual MachineとVMware Web Serviceの通信方向は次のとおりです。

通過方向
PFM - Agent for Virtual Machine（Agent Collectorサービス）→VMware Web Service

（凡例）
→：左項から右項への通信（コネクション）を開始する方向

なお，インスタンス情報設定項目であるポート番号に指定できる値は次のとおりです。詳細は，「2.1.4(3)　インスタンス環境の設定」を参照してください。

表D-5　インスタンス情報設定項目であるポート番号に指定できる値

内容 設定項目 設定できる値 デフォルト値
VMware Web Service接続先ポート番号 Port 0〜65,535 Port=0※

注※
Port=0の場合，Securityの値に応じて次のポート番号を用います。
  • Securityの値が0の場合
    Port=80
  • Securityの値が1の場合
    Port=443

(4)　PFM - Agent for Virtual MachineとHyper-Vの通信時のファイアウォール通過方向

Hyper-Vの情報を収集するために，PFM - Agent for Virtual MachineはWMIを使用して通信します。このため，ファイアウォールを挟んでPFM - Agent for Virtual MachineとHyper-Vを配置する場合は，ファイアウォールを通過させる必要があります。

通過方向
PFM - Agent for Virtual Machine（Agent Collectorサービス）→Hyper-V

（凡例）
→：左項から右項への通信（コネクション）を開始する方向

WMIは，DCOMを使用しています。DCOMは動的ポート割り当てを使用しているため，DCOMで使用するポートをファイアウォールで通過させる必要があります。設定方法については，ファイアウォール製品のマニュアルまたはファイアウォール製品の開発元に確認してください。

なお，ほかのWMIやDCOM要求と分離できないため，ファイアウォール経由での使用には適していません。推奨する構成を次に示します。

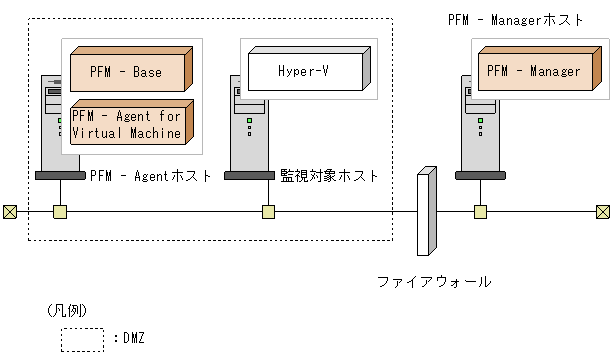

図D-1　DCOMで使用するポートをファイアウォールで通過させる構成例

[図データ]

(5)　PFM - Agent for Virtual MachineとVirtageの通信時のファイアウォール通過方向

Virtageの情報を収集するために，PFM - Agent for Virtual MachineはVirtageホストとUDPプロトコルで通信します。このため，ファイアウォールを挟んでPFM - Agent for Virtual MachineとVirtageホストを配置する場合は，ファイアウォールを通過させる必要があります。

ポート番号 プロトコルの種類 通信種別 通過方向
623 UDP ユニキャスト Virtage情報収集コマンド→Virtage
自動（Anyポート） Virtage情報収集コマンド←Virtage

（凡例）
→：左項から右項への通信（コネクション）を開始する方向
←：右項から左項への通信（コネクション）を開始する方向
