JP1/Performance Management - Agent Option for Virtual Machine

VM Status（PI_VI）

機能

このレコードには，仮想マシンについての，ある一定の時間を単位としたパフォーマンスデータが格納されます。このレコードは，複数インスタンスレコードです。

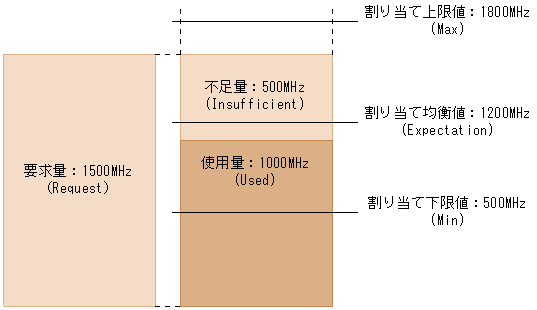

このレコードでは，仮想マシンのCPU使用量や不足量，CPU割り当てに関するパフォーマンスデータなどを収集できます。このレコードで採取できるデータの例を，次の図に示します。

図5-12　採取データ例

注意

監視対象の物理サーバへの接続に失敗した場合，情報を収集できません。

デフォルト値および変更できる値

項目	デフォルト値	変更可否
Collection Interval	60	○
Collection Offset	0	○
Log	Yes	○
LOGIF	空白	○

ODBCキーフィールド

PI_VI_VM_ID

ライフタイム

なし

レコードサイズ

• 固定部：681バイト
• 可変部：889バイト

フィールド

PFM-View名 （PFM-Manager名）	説明	要約	形式	デルタ	未取得時	サポート対象外
Record Type（INPUT_RECORD_TYPE）	レコード名。常に「VI」。	COPY	char(8)	No	−	−
Record Time（RECORD_TIME）	レコードが作成された時刻。	COPY	time_t	No	−	−
Interval（INTERVAL）	情報が収集される期間（単位：秒）。	COPY	ulong	No	−	−
VM ID（VM_ID）	仮想マシンの識別子。 Hyper-Vの場合，ルートパーティションは固定で「Root」となる。	COPY	string(64)	No	不可	−
Clocks（CLOCKS）	CPUリソースクロック周波数（単位：MHz）。仮想マシンに割り当てられた物理CPUのクロック周波数を合計した値。	COPY	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
Count（COUNT）	CPUリソース物理CPUコア数。仮想マシンに割り当てられた物理CPUのコア数。	COPY	long	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
VM Name（VM_NAME）	仮想マシンの名称。	COPY	string(257)	No	空白	−
Sampling Time（SAMPLING_TIME）	監視ホスト上での性能情報収集時刻。次の形式で表示される。 yyyy-mm-ddThh:mm[±hh:mm]※	COPY	string(32)	No	空白	−
Used（USED）	CPU使用量（単位：MHz）。仮想マシンが物理CPU上で実行できたCPUリソース。	HILO	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
Insufficient（INSUFFICIENT）	CPU不足量（単位：MHz）。仮想マシンが物理CPU上で実行できなかったCPUリソース。	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V
Request（REQUEST）	CPU要求量（単位：MHz）。仮想マシンが実行に必要とした量。CPU割り当て量とCPU未割り当て量の合計。	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V
Host Used %（HOST_USED_PERCENT）	ホストCPU使用率（単位：%）。物理サーバ上の全物理CPUリソースに対して，仮想マシンが物理CPU上で実行できたCPUリソースの割合。 計算式 Usedフィールド/PIレコードのClocksフィールド	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V
Used %（USED_PERCENT）	CPU使用率（単位：%）。仮想マシンが物理CPU上で実行できたCPUリソースの割合。 計算式 Usedフィールド/Clocksフィールド	HILO	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
Insufficient %（INSUFFICIENT_PERCENT）	CPU不足率（単位：%）。仮想マシンが物理CPU上で実行できなかったCPUリソースの割合。 計算式 Insufficientフィールド/Clocksフィールド	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V
Request %（REQUEST_PERCENT）	CPU要求率（単位：%）。仮想マシンが実行に必要としたCPUリソースの割合。CPU割り当て率とCPU未割り当て率の合計。 計算式 Requestフィールド/Clocksフィールド	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V
Used Per Request（USED_PER_REQUEST）	CPU割り当て比（＝CPU使用量/CPU要求量）（単位：%）。仮想マシンが実行に必要としたCPUリソースに対する，実行できたCPUリソースの割合。 計算式 Usedフィールド/Requestフィールド	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V
Insufficient Per Request（INSUFFICIENT_PER_REQUEST）	CPU未割り当て比（＝CPU不足量/CPU要求量）（単位：%）。仮想マシンが実行に必要としたCPUリソースに対する，実行できなかったCPUリソースの割合。 計算式 Insufficientフィールド/Requestフィールド	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V
Affinity（AFFINITY）	移動可能物理CPU。仮想マシンのアフィニティ設定。アフィニティは，仮想マシンに割り当て可能な物理CPUを表す（例：仮想マシンに物理CPU「1」と「2」の割り当てが可能な場合，「1, 2」となる）。	COPY	string(32)	No	空白	Hyper-V Virtage
Share（SHARE）	CPU割り当て比率。仮想マシンに割り当てるCPUリソースを求めるための値。複数の仮想マシンが同時に大量のCPUリソースを必要とした場合には，この値の比率に基づき，CPUリソースが割り当てられる。 Hyper-Vの場合，ルートパーティションの情報は取得できない。 Virtageの場合，該当するLPARのCPUが占有モードで動作しているときは，常に値は「-1」となり，取得できない。	COPY	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
Max（MAX）	CPU割り当て上限値（単位：MHz）。仮想マシンへのCPU割り当ての上限値。 値が「-1」の場合は，制限なし。 Hyper-Vの場合，ルートパーティションの情報は取得できない。 Virtageの場合，「-1」は取得できないことを示す。	COPY	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
Min（MIN）	CPU割り当て下限値（単位：MHz）。仮想マシンへのCPU割り当ての下限値。 Hyper-Vの場合，ルートパーティションの情報は取得できない。	COPY	double	No	0	Virtage
Expectation（EXPECTATION）	CPU割り当て均衡値（単位：MHz）。複数の仮想マシンが同時に大量のCPUリソースを必要とした場合に，仮想マシンで使用できることが期待できるCPUリソース。 Virtageの場合，該当するLPARのCPUが占有モードで動作しているときは，常に値は「-1」となり，取得できない。	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V
Max %（MAX_PERCENT）	CPU割り当て上限率（単位：%）。CPUリソースに対する仮想マシンへのCPU割り当て上限値の割合。 計算式 Maxフィールド/Clocksフィールド Hyper-Vの場合，ルートパーティションの情報は取得できない。	HILO	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
Min %（MIN_PERCENT）	CPU割り当て下限率（単位：%）。CPUリソースに対する仮想マシンへのCPU割り当て下限値の割合。 計算式 Minフィールド/Clocksフィールド Hyper-Vの場合，ルートパーティションの情報は取得できない。	HILO	double	No	0	Virtage
Expectation %（EXPECTATION_PERCENT）	CPU割り当て均衡点（単位：%）。CPUリソースに対する仮想マシンで使用することが期待できるCPUリソースの割合。 計算式 Shareフィールド/全インスタンスのShareフィールドの合計 Virtageの場合，該当するLPARのCPUが占有モードで動作しているときは，常に値は「-1」となり，取得できない。	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V

注※

[±hh:mm]に入る値は，監視対象ホストのタイムゾーンによって異なります。例えば，監視対象の仮想環境がJSTで動作している場合は「+09:00」と表示されます。また，UTCで動作している場合は「Z」と表示されます。
