VM Physical Disk Status（PI_VPDI）

機能

このレコードには，仮想マシンが利用している物理ディスクについての，ある一定の時間を単位としたパフォーマンスデータが格納されます。このレコードは，複数インスタンスレコードです。

このレコードでは，仮想マシンが利用している物理ディスクについての，データ読み書き速度などのパフォーマンスデータを取得できます。データ読み書き速度については，より詳細にデータ読み込み速度とデータ書き込み速度を取得できます。このレコードで採取できるデータの例を，次の図に示します。

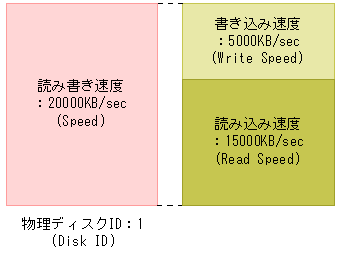

図5-11　採取データ例

注意

• 監視対象の物理サーバへの接続に失敗した場合，情報を収集できません。
• Hyper-Vの場合，ディスク名に特定の記号が含まれるときには異なる記号に変換されてDisk IDフィールドに格納されます。変換規則を次に示します。


  変換前	変換後
  #および\	_
  (	[
  )	]

デフォルト値および変更できる値

項目	デフォルト値	変更可否
Collection Interval	60	○
Collection Offset	0	○
Log	No	○
LOGIF	空白	○

ODBCキーフィールド

PI_VPDI_VM_ID

PI_VPDI_DISK_ID

ライフタイム

なし

レコードサイズ

• 固定部：681バイト
• 可変部：970バイト

フィールド

PFM-View名 （PFM-Manager名）	説明	要約	形式	デルタ	未取得時	サポート対象外
Record Type（INPUT_RECORD_TYPE）	レコード名。常に「VPDI」。	COPY	char(8)	No	−	−
Record Time（RECORD_TIME）	レコードが作成された時刻。	COPY	time_t	No	−	−
Interval（INTERVAL）	情報が収集される期間（単位：秒）。	COPY	ulong	No	−	−
VM ID（VM_ID）	仮想マシンの識別子。	COPY	string(64)	No	不可	−
Disk ID（DISK_ID）	ディスクの識別子。仮想マシンに接続されている物理ディスクの識別子。	COPY	string(257)	No	不可	−
VM Name（VM_NAME）	仮想マシンの名称。	COPY	string(257)	No	空白	−
Sampling Time（SAMPLING_TIME）	監視ホスト上での性能情報収集時刻。次の形式で表示される。 yyyy-mm-ddThh:mm[±hh:mm]※	COPY	string(32)	No	空白	−
Speed（SPEED）	データ転送速度（単位：KB/sec）。仮想マシンによる物理ディスクへの読み書きの速度。	HILO	double	No	0	Virtage
Read Speed（READ_SPEED）	読み込みデータ転送速度（単位：KB/sec）。仮想マシンによる物理ディスクからの読み込みの速度。	HILO	double	No	0	Virtage
Write Speed（WRITE_SPEED）	書き込みデータ転送速度（単位：KB/sec）。仮想マシンによる物理ディスクへの書き込みの速度。	HILO	double	No	0	Virtage
Requests（REQUESTS）	処理回数。 VMwareの場合 仮想マシンによる物理ディスクの読み書きの処理回数。 Virtageの場合 HBAからの割り込み回数。	HILO	double	No	VMware: 0 Virtage: -1	Hyper-V
Read Requests（READ_REQUESTS）	読み込み処理回数。仮想マシンによる物理ディスクの読み込みの処理回数。	HILO	double	No	0	Hyper-V Virtage
Write Requests（WRITE_REQUESTS）	書き込み処理回数。仮想マシンによる物理ディスクの読み込みの処理回数。	HILO	double	No	0	Hyper-V Virtage
Commands（COMMANDS）	ディスクコマンド発行数。仮想マシンによる物理ディスクへのディスクコマンド発行回数。	HILO	double	No	0	Hyper-V Virtage
Abort Commands（ABORT_COMMANDS）	ディスクコマンド破棄数。仮想マシンによる物理ディスクへのディスクコマンドが破棄された回数。	HILO	double	No	0	Hyper-V Virtage
Abort Commands %（ABORT_COMMANDS_PERCENT）	ディスクコマンド破棄率（単位：%）。仮想マシンによる物理ディスクへのディスクコマンド発行回数に対する破棄された回数の割合。 計算式 Abort Commandsフィールド/Commandsフィールド	HILO	double	No	0	Hyper-V Virtage
Bus Resets（BUS_RESETS）	バスリセット数。仮想マシンのディスクに対してバスがリセットされた回数。	HILO	double	No	0	Hyper-V Virtage

注※

[±hh:mm]に入る値は，監視対象ホストのタイムゾーンによって異なります。例えば，監視対象の仮想環境がJSTで動作している場合は「+09:00」と表示されます。また，UTCで動作している場合は「Z」と表示されます。
