5.7.5　オートラベルでデータの値を確認する

グラフ上のプロットにマウスカーソルを重ねると，対応するデータの値をツールチップに表示できます。これをオートラベル機能といいます。オートラベル機能は，レポート画面の［レポートの表示設定］タブで，［オートラベルを表示する］チェックボックスを選択することで有効になります。

また，レポートの初回表示時からオートラベル機能を有効にするには，config.xmlのenableAutoLabelAtDefaultDispにtrueを指定します。初期設定ファイル（config.xml）の詳細については，マニュアル「JP1/Performance Management リファレンス」の付録の，初期設定ファイル（config.xml）について説明している個所を参照してください。

オートラベル機能によってツールチップを表示させたレポート画面の例を次に示します。

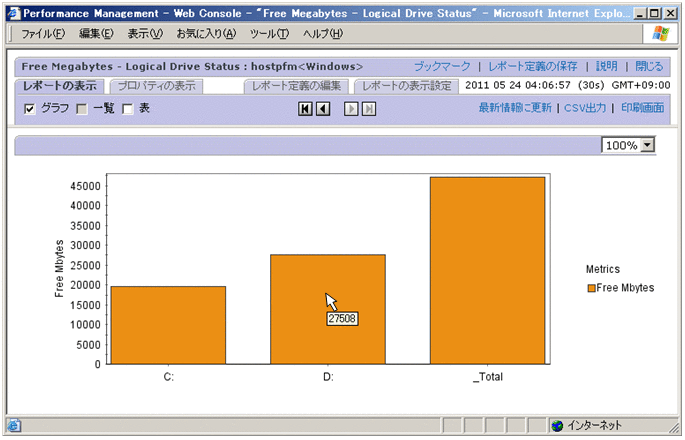

図5-33　ツールチップを表示させたレポート画面の例

参考

次のグラフではオートラベル機能を使用できません。

• レポート印刷画面のグラフ
• jpcrptコマンドでHTML出力したレポートのグラフ
• ［タイリング表示］画面のグラフ
• ［システム稼働状況サマリ監視］画面のグラフ

ここでは，ツールチップに表示するデータのけた数を設定する方法と，プロット数の多いグラフでオートラベル機能を使用する場合に必要な設定について説明します。

＜この項の構成＞

(1)　ツールチップに表示するデータのけた数を設定する

(2)　プロット数の多いグラフでオートラベル機能を使用する

(1)　ツールチップに表示するデータのけた数を設定する

オートラベル機能でツールチップに表示されるデータのけた数は，デフォルトで整数部が最大7けた，小数部が最大3けたです。変更する場合はconfig.xmlのautoLabelMaxIntegerDigits（<draw>タグ配下）およびautoLabelMaxFractionDigits（<draw>タグ配下）を変更してください。

初期設定ファイル（config.xml）の詳細については，マニュアル「JP1/Performance Management リファレンス」の付録の，初期設定ファイル（config.xml）について説明している個所を参照してください。

(2)　プロット数の多いグラフでオートラベル機能を使用する

オートラベル機能でツールチップにデータの値を表示できるのは，プロット数が1,440までの場合です。表示できるプロット数は，config.xmlのmaxAutoLabelPoints（<draw>タグ配下）の値を編集して変更できます。

初期設定ファイル（config.xml）の詳細については，マニュアル「JP1/Performance Management リファレンス」の付録の，初期設定ファイル（config.xml）について説明している個所を参照してください。
