3.1　監視用のエージェント階層について

エージェントの稼働状況は，PFM - Web Consoleの［エージェント階層］画面で監視します。［エージェント階層］画面では，PFM - Managerに接続されているPFM - AgentまたはPFM - RMがツリー形式に表示され，それぞれの稼働状況をアイコンで確認できます。

PFM - Web Consoleの［エージェント階層］画面の表示例を次の図に示します。

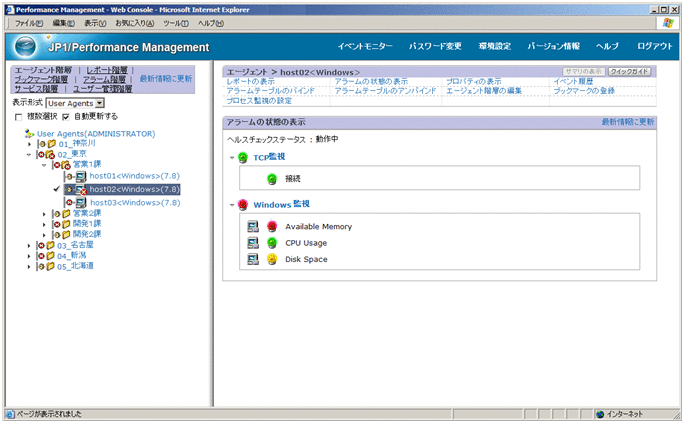

図3-1　［エージェント階層］画面の表示例

[図データ]

画面左側のナビゲーションフレームに表示されるエージェント階層のアイコンで，PFM - AgentまたはPFM - RMの稼働状況を確認します。また，このエージェント階層から選択したエージェントに対して，関連レポートの表示やアラームの状態，イベント履歴の確認などの操作を行います。

エージェント階層の表示形式には，次の二つがあります。

エージェント階層の構成要素を次の表に示します。

表3-1　エージェント階層の構成要素

要素 説明
ルート（[図データ]） エージェント階層のルートです。
  • 製品ごとの階層で監視する場合
    「Products」という名称で表示されます。
  • 作成した階層で監視する場合
    「User Agents（ログインユーザー名）」という名称で表示されます。
ルートの名称は変更できません。
［エージェント階層］画面のナビゲーションフレームにある［表示形式］で，どちらの階層を表示させるかを選択できます。
フォルダ（[図データ]） エージェントを分類するための要素です。
任意なエージェント階層を作成する場合は，ルートの下に8階層まで作成できます（ルート，エージェントは含まない）。
エージェント（[図データ]） PFM - Managerに接続しているPFM - Agentです。
エージェントの名称は，サービスIDで表示されます。
サービスIDについては，マニュアル「JP1/Performance Management 設計・構築ガイド」の付録の，サービスの命名規則について説明している個所を参照してください。
Remote Monitor Collectorサービス（[図データ]） パフォーマンスデータを収集するPFM - RMのサービスです。
Remote Monitor Collectorサービスは，インスタンス名[PFM - RMが稼働するホスト名]という名称で表示されます。
リモートエージェント（[図データ]） PFM - RMの監視対象プログラムを監視するためのエージェントです。PFM - RMのそれぞれの監視対象プログラムに対して作成されます。
リモートエージェントは，インスタンス名[監視対象名@PFM - RMが稼働するホスト名]という名称で表示されます。
グループエージェント（[図データ]） PFM - RMの複数の監視対象プログラムを同時に監視するためのエージェントです。
グループエージェントは，インスタンス名[グループ名@PFM - RMが稼働するホスト名]という名称で表示されます。

補足
  • 任意なエージェント階層を作成する場合，エージェント階層内に作成できる要素の数は，フォルダ数が64，エージェント数が128までです。
  • 製品ごと（表示形式で「Products」選択時）の階層の場合，Performance Managementシステムに登録されていないPFM - AgentまたはPFM - RMは，「Unknown」というフォルダ配下に格納されます。PFM - AgentまたはPFM - RMの登録については，マニュアル「JP1/Performance Management 設計・構築ガイド」の，インストールとセットアップについて説明している章を参照してください。
＜この節の構成＞
3.1.1　エージェントの種別について
