Hitachi Protection Manager Software ユーザーズガイド

2.16 Protection Managerが適用できるボリューム構成

Protection Managerのバックアップおよびリストア対象となるボリューム構成を次の表に示します。

表2-1 Protection Managerのバックアップおよびリストア対象となるボリューム構成

OS 論理ボリュームマネージャーディスク管理方式バックアップおよびリストア対象となるボリューム構成の単位バックアップおよびリストア対象となるデータベースまたはファイルの格納先

Windows LDM ベーシックディスク^※1 物理ディスクディスクパーティション上のファイルシステム

Veritas Volume Manager for Windows^※2 ベーシックディスク物理ディスク論理ボリューム上のファイルシステム

ダイナミックディスクディスクグループ論理ボリューム上のファイルシステム

Solaris^※3 ボリュームマネージャなし－物理ディスクディスクパーティション上のファイルシステム
RAWディスクパーティション

Veritas Volume Manager^※4 －ディスクグループ論理ボリューム上のファイルシステム
RAW論理ボリューム

Veritas Cluster Volume Manager^※5 －ディスクグループ論理ボリューム上のファイルシステム
RAW論理ボリューム

ASM －ディスクグループディスクグループ

（凡例）

－：該当しない。

注※1

GPTディスクに対応しています。

注※2

VSSは使用できません。

注※3

Protection Managerは，ボリュームマネージャーが存在しないRAWデバイスにも対応しています。

注※4

Maintenance Pack 1の適用が必要です。

注※5

Protection Managerは，RACインスタンスにも対応しています。

Windowsのダイナミックディスクを利用する場合，およびSolarisの場合，論理ボリュームマネージャーを使用して，一つ以上の物理ボリュームをグループ化し，一つ以上の論理ボリュームとして扱うことができます。ユーザーは，論理ボリュームを指定することで，物理ボリュームを意識しないでバックアップおよびリストアが実行できます。

物理ボリュームと論理ボリュームをグループ化した単位を，ディスクグループといいます。Solarisの場合，ディスクグループを最小単位としてバックアップおよびリストアを実行します。

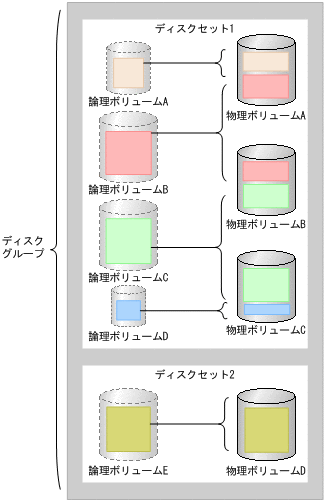

Protection Managerでは，ダイナミックディスク構成の場合に，一つ以上のダイナミックディスクと，ダイナミックディスクに割り当てた一つ以上の論理ボリュームのグループをディスクセットと呼びます。図2-31の例では，物理ボリュームAの一部を論理ボリュームAに，物理ボリュームAの残りとBの一部を論理ボリュームBに，物理ボリュームBの残りとCの一部を論理ボリュームCに，物理ボリュームCの残りを論理ボリュームDに割り当てています。このとき，三つの物理ボリュームの内容を割り当てた四つの論理ボリュームのグループが，一つのディスクセット（ディスクセット1）となります。また，一つの物理ボリュームの内容をすべて一つの論理ボリュームに割り当てて，1対1の関係のディスクセットとすることもできます（ディスクセット2）。

Veritas Volume Manager for Windowsの環境では，ディスクグループを構成すると，ディスクグループは一つ以上のディスクセットとして認識されます。Veritas Volume Manager for Windowsの環境では，ディスクグループを最小単位としてバックアップおよびリストアを実行します。

ディスクセットの構成例，およびディスクグループとディスクセットの関係の例を次の図に示します。

図2-31 ディスクセットの構成例，およびディスクグループとディスクセットの関係の例

なお，このマニュアルでは特に区別する必要がない場合，これらを総称して「ディスクグループ」と表記しています。

Windowsの場合，ベーシックディスクとディスクグループを同時にバックアップすることもできます。

Windowsでダイナミックディスクを使用する場合，Protection Managerは次のどちらの構成もサポートしています。

一つのディスクグループを一つの論理ボリュームとする構成

一つのディスクグループを複数の論理ボリュームに分割した構成

Windowsでベーシックディスクを使用する場合，Protection Managerは一つの物理ディスクを一つの論理ボリューム（パーティション）とする構成だけをサポートしています。

注意事項

Windows Server 2003またはWindows Server 2008の場合，Protection Managerを使用する前に，データベースサーバおよびバックアップサーバで「新しいボリュームの自動マウント」が無効になっている必要があります。

次の手順で現在の状態を確認し，「新しいボリュームの自動マウント」が有効になっていた場合は無効にしてください。

コマンドプロンプトでdiskpartコマンドを起動します。

automountと入力して，現在の状態を表示します。

「新しいボリュームの自動マウントが有効です。」と表示された場合，automount disableと入力して「新しいボリュームの自動マウント」を無効にします。

exitと入力してdiskpartコマンドを終了します。

この節の構成

2.16.1 Protection Managerが適用できるディスクグループ構成例

2.16.2 ボリューム構成の注意事項

2.16.3 ボリューム構成を変更した場合の注意事項

2.16.4 Windowsでディスクグループを構成する場合の条件と注意事項

2.16.5 Windowsのディスクのパーティションスタイルについての注意事項

2.16.6 Solarisのボリュームマネージャーについての前提条件と注意事項

OS	論理ボリュームマネージャー	ディスク管理方式	バックアップおよびリストア対象となるボリューム構成の単位	バックアップおよびリストア対象となるデータベースまたはファイルの格納先
Windows	LDM	ベーシックディスク^※1	物理ディスク	ディスクパーティション上のファイルシステム
Veritas Volume Manager for Windows^※2	ベーシックディスク	物理ディスク	論理ボリューム上のファイルシステム
ダイナミックディスク	ディスクグループ	論理ボリューム上のファイルシステム
Solaris^※3	ボリュームマネージャなし	－	物理ディスク	ディスクパーティション上のファイルシステム RAWディスクパーティション
Veritas Volume Manager^※4	－	ディスクグループ	論理ボリューム上のファイルシステム RAW論理ボリューム
Veritas Cluster Volume Manager^※5	－	ディスクグループ	論理ボリューム上のファイルシステム RAW論理ボリューム
ASM	－	ディスクグループ	ディスクグループ
