7.2.12 連続紙用FCBの用紙情報を設定する(連続紙設定)

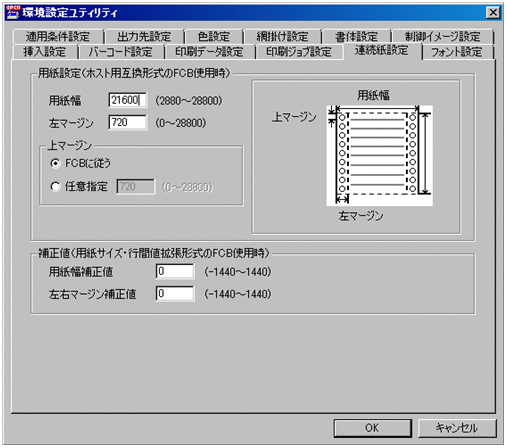

[連続紙設定]タブでは,連続紙用FCBを使用するときの用紙情報を設定します。
連続紙の設定は,使用するFCBの形式によって適用範囲が異なります。適用範囲を次に示します。
設定値 |
FCB形式 |
||||
---|---|---|---|---|---|
ホスト用互換形式 |
用紙サイズ・行間値拡張形式 |
||||
連続紙用 |
カット紙用 |
定型用紙サイズ指定時(A4,B5,…) |
任意用紙サイズ指定時 |
||
用紙設定(ホスト用互換形式のFCB使用時) |
用紙幅 |
○※ |
− |
− |
− |
上マージン |
○※ |
− |
− |
− |
|
左マージン |
○※ |
− |
− |
− |
|
補正値(用紙サイズ・行間値拡張形式のFCB使用時) |
用紙幅補正値 |
− |
− |
− |
○ |
左右マージン補正値 |
− |
− |
− |
○ |
[連続紙設定]タブで設定できる項目を次に示します。
(1) 用紙設定(ホスト用互換形式のFCB使用時)
ホスト用互換形式の連続紙用FCBを使用する場合に設定します。
(a) [用紙幅]
ホスト用互換形式のFCBを使用する場合,センタプリンタで使用していた連続紙の用紙幅を1/1,440インチ単位で指定します。指定できる値の範囲は2880〜28800です。
15インチ用紙の場合,21600を指定します。
なお,HT-4558,H-6C15およびH-6C17プリンタに出力する場合の設定値については,「付録G.4 連続紙用紙幅について(HT-4558,H-6C15,H-6C17プリンタ)」を参照してください。
- デフォルト値
-
21600
(b) [左マージン]
ホスト用互換形式のFCBを使用する場合,用紙左端からの印刷開始位置を1/1,440インチ単位で指定します。指定できる値の範囲は0〜28800です。
なお,HT-4558,H-6C15およびH-6C17プリンタに出力する場合の設定値については,「付録G.4 連続紙用紙幅について(HT-4558,H-6C15,H-6C17プリンタ)」を参照してください。
- デフォルト値
-
720
(c) 上マージン
ホスト用互換形式のFCBを使用する場合,用紙の上マージンを指定します。
-
[FCBに従う]
FCBで指定される上マージンに合わせます。
-
[任意指定]
用紙上端からの印刷開始位置を1/1,440インチ単位で指定します。指定できる値の範囲は0〜28800です。
- デフォルト値
-
FCBに従う
(2) 補正値(用紙サイズ・行間値拡張形式のFCB 使用時)
用紙サイズ・行間値拡張形式のFCBを使用して,HT-4558,H-6C15およびH-6C17プリンタに出力する場合に設定します。設定値の詳細については「付録G.4 連続紙用紙幅について(HT-4558,H-6C15,H-6C17プリンタ)」を参照してください。
(a) [用紙幅補正値]
用紙サイズ・行間値拡張形式のFCBに定義されている用紙幅に対して,補正したい値を相対値(1/1,440インチ単位)で指定します。指定できる値の範囲は-1440〜1440です。
この設定は,用紙サイズを任意で設定している(A4,A5などの定型用紙サイズではない)用紙サイズ・行間値拡張形式のFCBを使用した場合だけ適用されます。用紙サイズ・行間値拡張形式のFCBを使用する場合,カット紙と連続紙の区別なく補正値が適用されます。カット紙出力時など,補正が不要の場合は0(デフォルト)になっていることを確認してください。
- デフォルト値
-
0
(b) [左右マージン補正値]
用紙サイズ・行間値拡張形式のFCBに定義されている左マージンおよび右マージンに対して,補正したい値を相対値(1/1,440インチ単位)で指定します。指定できる値の範囲は-1440〜1440です。なお,補正後の左マージンおよび右マージンの値(FCB定義値+補正値)が必ず正の値になるように指定してください。
この設定は,用紙サイズを任意で設定している(A4,A5などの定型用紙サイズではない)用紙サイズ・行間値拡張形式のFCBを使用した場合だけ適用されます。また,用紙サイズ・行間値拡張形式のFCBを使用する場合,カット紙と連続紙の区別なく補正値が適用されます。カット紙出力時など,補正が不要の場合は0(デフォルト)になっていることを確認してください。
- デフォルト値
-
0
