7.2.4 網掛けと線パターンの描画方法を設定する(網掛け設定)

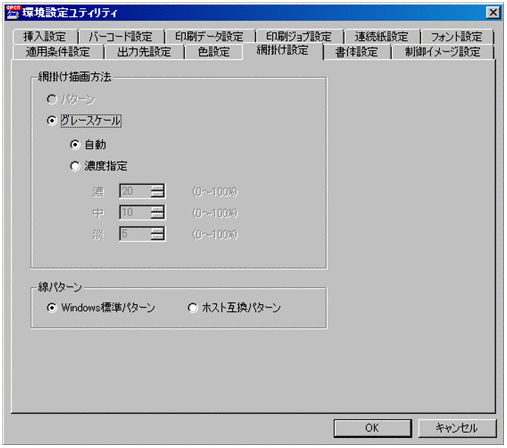

[網掛け設定]タブでは,書式オーバレイ中の網掛けと線パターン(GDIの場合)の描画方法を設定します。
[網掛け設定]タブで設定できる項目を次に示します。
- 〈この項の構成〉
(1) 網掛け描画方法
書式オーバレイ中の網掛け描画方法を指定します。
-
[パターン]
センタプリンタと同様に網掛けをドットパターンで描画します。変換種別がGDIの場合は指定できません。
-
[グレースケール]
網掛けをグレースケールで高速描画します。パターン指定時に性能が悪化する場合,グレースケールを指定することで性能が改善される場合があります。
-
[自動]
網掛け種別(濃・中・淡)ごとのグレースケールの濃度を自動的に決定します。変換種別がPostScriptまたはPDFのときは指定できません。なお,この指定をした場合,書式オーバレイの網掛けは書式オーバレイ色ではなく,常に濃い灰色・中間の灰色・薄い灰色になります。
-
[濃度指定]
グレースケールの濃度を網掛け種別(濃・中・淡)ごとに0〜100%で指定します。0%で白,100%で書式オーバレイ色と同じ色になります。
-
- デフォルト値
-
-
変換種別がGDI以外の場合
パターン
-
変換種別がGDIの場合
グレースケール
-
[グレースケール]
変換種別がGDI以外の場合
濃度指定
変換種別がGDIの場合
自動
-
[濃度指定]
濃:20
中:10
淡:5
-
(2) [線パターン]
書式オーバレイ中の線を描画する際のパターンの種類を指定します。変換種別がGDIの場合に指定できます。
-
[Windows標準パターン]
Windows GDI規定の線パターンで代替します。点線はすべて同一種類の点線として,鎖線もすべて同一種類の鎖線として扱われ,センタプリンタの出力結果と異なります(使用するプリンタドライバによって出力結果は異なります)。
-
[ホスト互換パターン]
センタプリンタに近似した線パターンで描画します(プリンタの解像度の違いなどによって出力結果は若干異なります)。一部のプリンタでは[Windows標準パターン]指定時に比べて印刷速度が低下する場合があります。
- デフォルト値
-
Windows標準パターン
