6.1.9 用紙サイズと有効印字領域の扱い

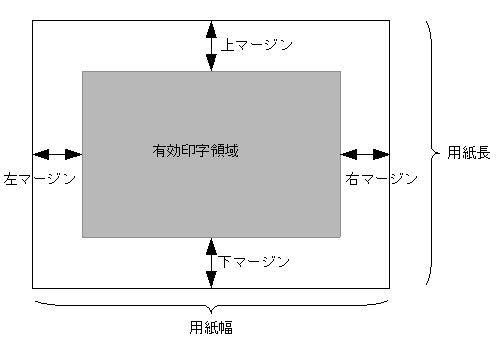

PDE for Openが扱う用紙サイズと有効印字領域を次に示します。なお，プリンタ出力の場合，PDE for Openが扱う用紙サイズと実際に使用される用紙サイズは，プリンタの設定によって異なる場合があります。印刷データは，有効印字領域内に収まるように定義してください。また，プリンタ出力の場合は，実際に使用される用紙サイズ内で，かつプリンタのハードマージンに重ならない範囲で定義してください。
|
|
![[図データ]](GRAPHICS/ZU060010.GIF)
用紙サイズ（用紙長と用紙幅），およびマージンの値は，出力形態によって異なります。
(1) カット紙
-
用紙長：FCBイメージでの指定値。
-
用紙幅：FCBイメージでの指定値。
-
上マージン：FCBイメージでの指定値。
-
下マージン：FCBイメージでの指定値。
-
左マージン：FCBイメージでの指定値。
-
右マージン：FCBイメージでの指定値。
(2) 連続紙（ホスト用互換形式）
-
用紙長：FCBイメージでの指定値。
-
用紙幅：環境設定ユティリティの［連続紙設定］タブ−［用紙設定（ホスト用互換形式のFCB使用時）］−［用紙幅］。
-
上マージン：環境設定ユティリティの［連続紙設定］タブ−［用紙設定（ホスト用互換形式のFCB使用時）］−［上マージン］。
-
下マージン：FCBイメージで指定した上マージン×2から，環境設定ユティリティの［連続紙設定］タブ−［用紙設定（ホスト用互換形式のFCB使用時）］−［上マージン］を引いた値。
-
左マージン：環境設定ユティリティの［連続紙設定］タブ−［用紙設定（ホスト用互換形式のFCB使用時）］−［左マージン］。
-
右マージン：左マージンと同じ値。
(3) 連続紙（用紙サイズ・行間値拡張形式）
-
用紙長：FCBイメージでの指定値。
-
用紙幅：FCBイメージでの指定値に，環境設定ユティリティの［連続紙設定］タブ−［補正値（用紙サイズ・行間値拡張形式のFCB使用時）］−［用紙幅補正値］を加えた値。
-
上マージン：FCBイメージでの指定値。
-
下マージン：FCBイメージでの指定値。
-
左マージン：FCBイメージでの指定値に，環境設定ユティリティの［連続紙設定］タブ−［補正値（用紙サイズ・行間値拡張形式のFCB使用時）］−［左右マージン補正値］を加えた値。
-
右マージン：FCBイメージでの指定値に，環境設定ユティリティの［連続紙設定］タブ−［補正値（用紙サイズ・行間値拡張形式のFCB使用時）］−［左右マージン補正値］を加えた値。
(4) ラインプリンタ用連続紙
-
用紙長：FCBイメージで指定した行間隔の合計値。
-
用紙幅：13.6インチ。
-
上マージン：なし。
-
下マージン：なし。
-
左マージン：なし。
-
右マージン：なし。
